ESI

U22 XT

1. Введение

U22 XT предлагает максимум гибкости в виде USB устройства с чистым профессиональным

24-битным качеством звука.

Функциональность устройства: 2 аналоговых входа и 2 аналоговых выхода с подключением

RCA, микрофонный предусилитель с XLR входом и поддержкой фантомного питания +48V,

Hi-Z инструментальный вход для подключения гитар, высококачественный выход на

наушники и TRS линейный выход. Громкость мастер-сигнала (линейного выхода) и

наушников регулируется на передней панели.

U22 XT обеспечивает низкую задержку с поддержкой драйверов WDM, ASIO 2.0 и

CoreAudio на основе нашей технологии EWDM и DirectWIRE. Если вы ищете действительно

мощный USB аудио интерфейс для вашего ПК или Mac, чтобы сразу приступить к работе, то

U22 XT для вас!

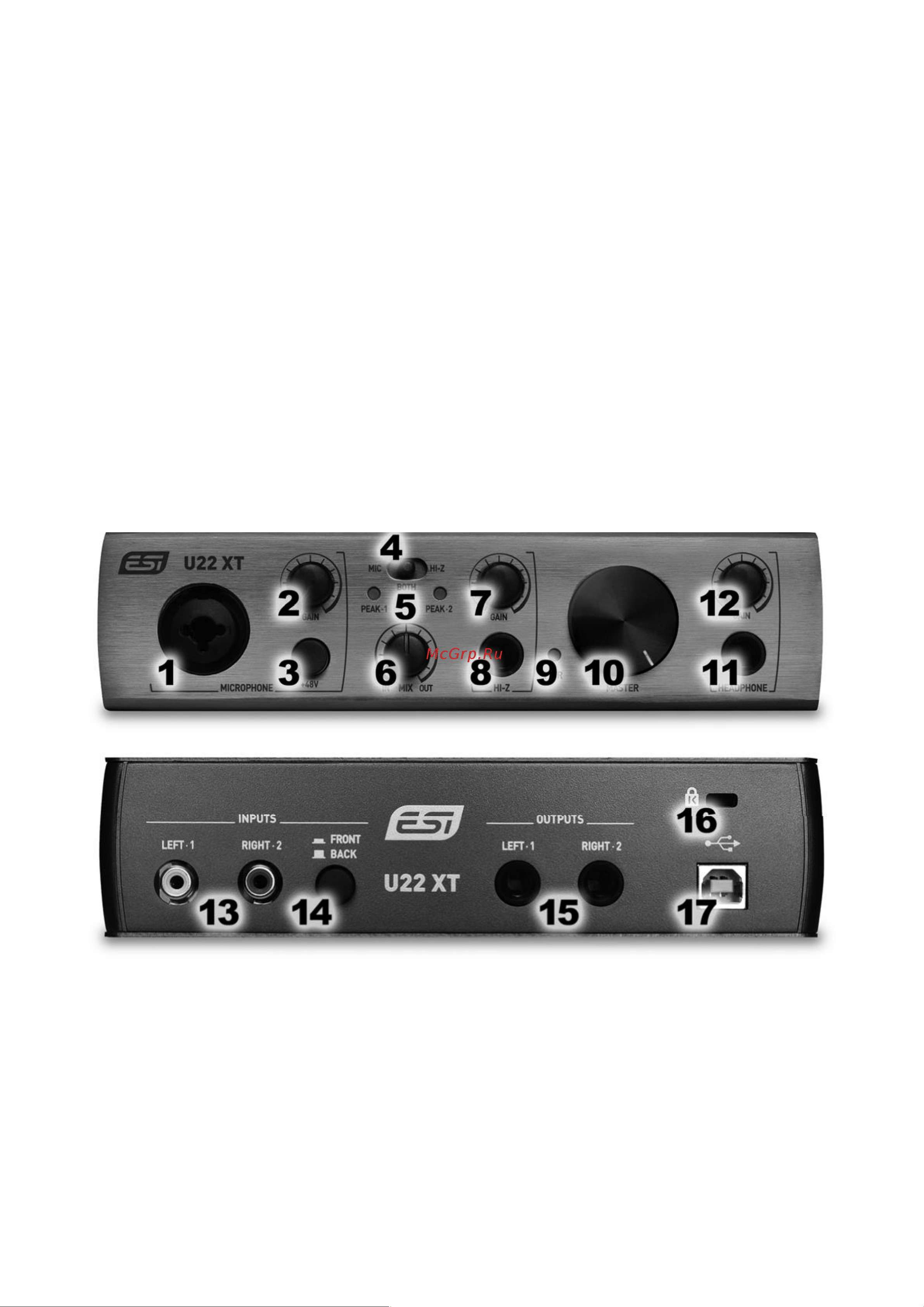

1.1 Особенности

U22 XT имеет следующие основные функции:

1. Микрофонный вход с комбинированным разъемом XLR/TRS. Используйте этот разъем

для подключения динамического либо конденсаторного микрофона.

2. Ручка регулировки сигнала микрофона, управляет входным уровенем микрофонного

предусилителя.

3. Переключатель 48V , используйте этот переключатель для включения фантомного

питания для конденсаторных микрофонов.

4. Переключатель входа Mic/HiZ , позволяет выбрать входной сигнал: микрофонный вход

(Mic), вход для инструмента/гитары (Hi-Z). Когда переключатель находится в среднем

положении, входной сигнал микрофона будет записан на левом входном канале, а сигнал

инструмента/гитары на правом.
