9
9

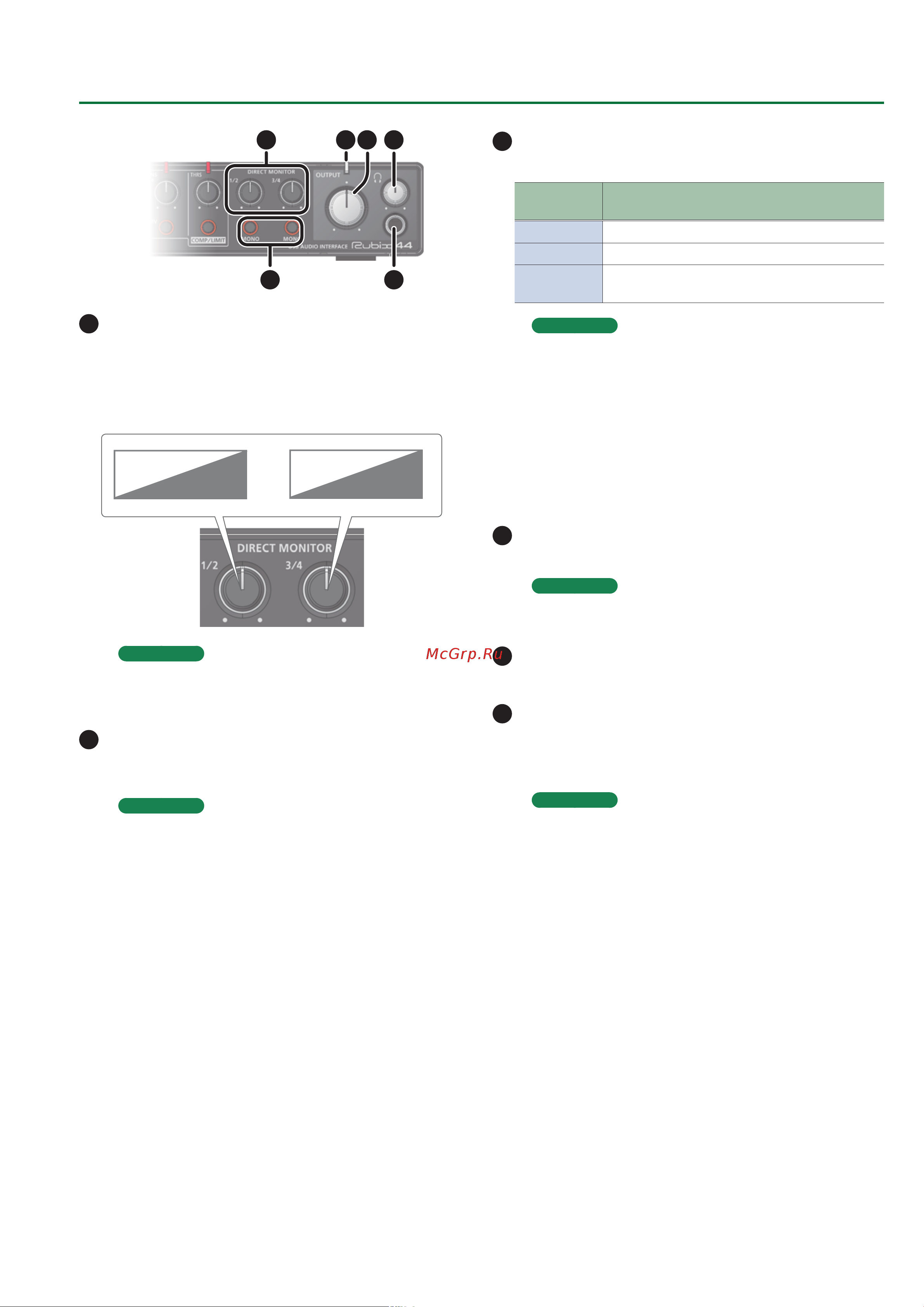

Описание панелей
1410
1211 139
9
Регуляторы DIRECT MONITOR [1/2], [3/4]
Управляют балансом аудиосигналов входов INPUT (1L, 2R) и
INPUT (3L, 4R) на выходах OUTPUT (1L, 2R).
При мониторинге через программное приложение DAW выво-
рачивайте эти регуляторы до упора влево.
Выходной баланс
INPUT (3L, 4R)
100%
0%
INPUT (1L, 2R)
ЗАМЕЧАНИЕ
В некоторых случаях при манипуляциях с данным регуля-
тором может возникать шум. Это признаком неисправно-
сти не является.
10
Кнопка [MONO]
Если кнопка нажата, сигнал, поступивший на разъемы
INPUT (1L, 2R) или INPUT (3L, 4R), мониторится в монорежиме.
ЗАМЕЧАНИЕ
5 Если к входу INPUT 1L подключена гитара или микрофон,
а вход INPUT 2R не используется, установите кнопку
[MONO] в состояние“ON”.
5 Даже если выбран режим
“MONO”, на выходной
USB-порт Rubix44 подается стереофонический сигнал.
11
Индикатор питания
Показывает состояние связи с USB-оборудованием.
Индикатор
питания
Состояние
Горит Налажена связь с компьютером или iPad.
Не горит Связь с компьютером или iPad отсутствует.
быстро
мигает
Скоро сработает функция автоматического
отключения пиотания.
ЗАМЕЧАНИЕ
Ниже перечислены случаи, в которых срабатывает функ-
ция автоматического отключения питания (функция
Auto O).
5 Устройство не подключено ни к компьютеру, ни к план-
шету
5 В течение 10 часов отсутствовал аудиосигнал на входе
За пять минут до автоматического отключения пита-
ния индикатор начинает быстро мигать. Если питание
автоматически отключилось, для использования Rubix44
включите его питание заново.
12
Регулятор [OUTPUT]
Управляет уровнем аудиосигнала на выходе.
ЗАМЕЧАНИЕ
Регулятор [OUTPUT] на уровень сигнала выходов
Q (наушники) и OUTPUT (3L, 4R) влияния не оказывает.
13
Регулятор [Q] (наушники)
Управляет уровнем сигнала на выходном разъеме Q.
14
Разъем Q (наушники)
Используется для подключения наушников.
Выбор сигнала, направляемого в наушники, осуществляется с
помощью переключателя [PHONES SOURCE].
ЗАМЕЧАНИЕ
Даже при подключении наушников сигнал на выходных
разъемах OUTPUT (1L, 2R) не мьютируется.
