XPA Gen3
Страница 5

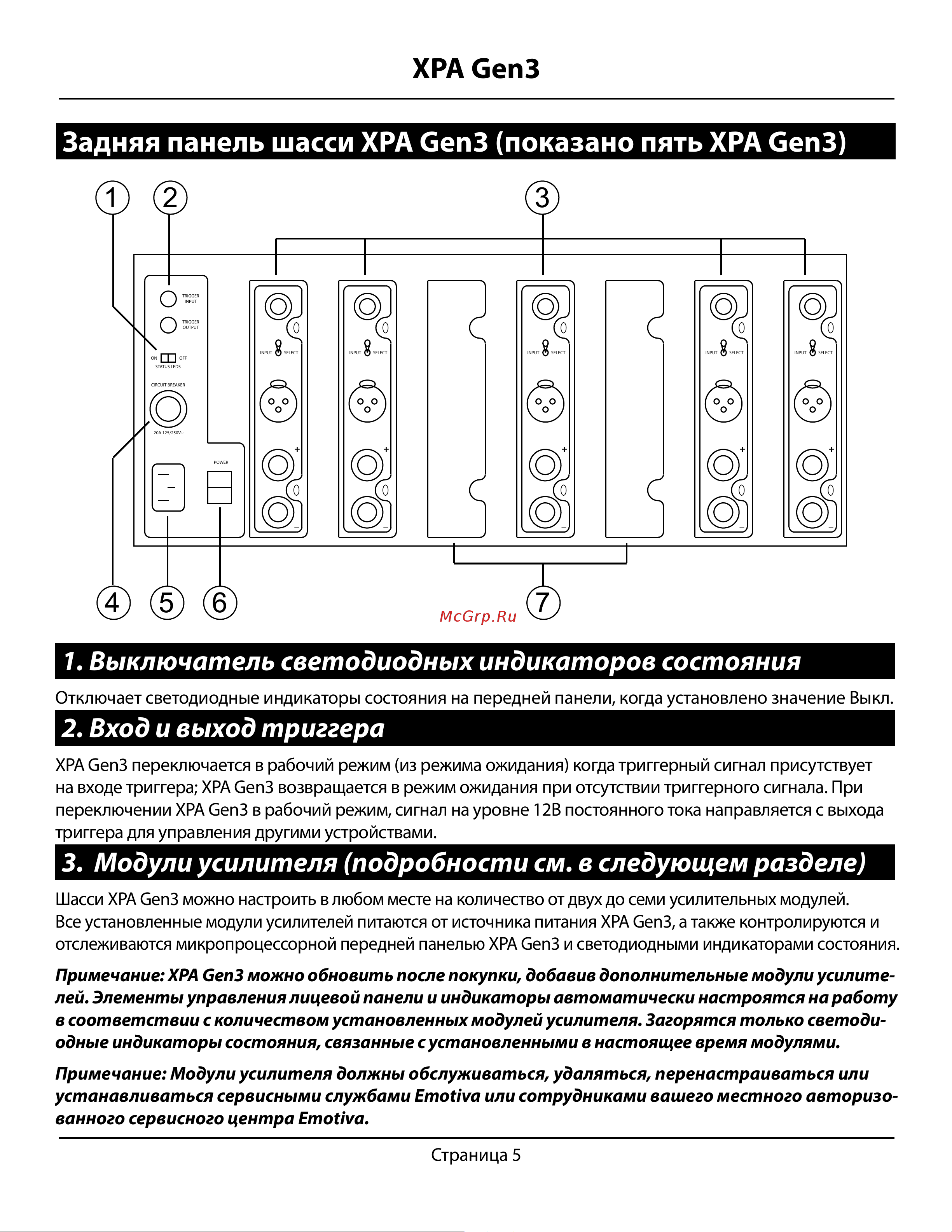

Задняя панель шасси XPA Gen3 (показано пять XPA Gen3)
1. Выключатель светодиодных индикаторов состояния
Отключает светодиодные индикаторы состояния на передней панели, когда установлено значение Выкл.
2. Вход и выход триггера
XPA Gen3 переключается в рабочий режим (из режима ожидания) когда триггерный сигнал присутствует
на входе триггера; XPA Gen3 возвращается в режим ожидания при отсутствии триггерного сигнала. При
переключении XPA Gen3 в рабочий режим, сигнал на уровне 12В постоянного тока направляется с выхода
триггера для управления другими устройствами.
3. Модули усилителя (подробности см. в следующем разделе)
Шасси XPA Gen3 можно настроить в любом месте на количество от двух до семи усилительных модулей.
Все установленные модули усилителей питаются от источника питания XPA Gen3, а также контролируются и
отслеживаются микропроцессорной передней панелью XPA Gen3 и светодиодными индикаторами состояния.
Примечание: XPA Gen3 можно обновить после покупки, добавив дополнительные модули усилите-
лей. Элементы управления лицевой панели и индикаторы автоматически настроятся на работу
в соответствии с количеством установленных модулей усилителя. Загорятся только светоди-
одные индикаторы состояния, связанные с установленными в настоящее время модулями.
Примечание: Модули усилителя должны обслуживаться, удаляться, перенастраиваться или
устанавливаться сервисными службами Emotiva или сотрудниками вашего местного авторизо-
ванного сервисного центра Emotiva.
