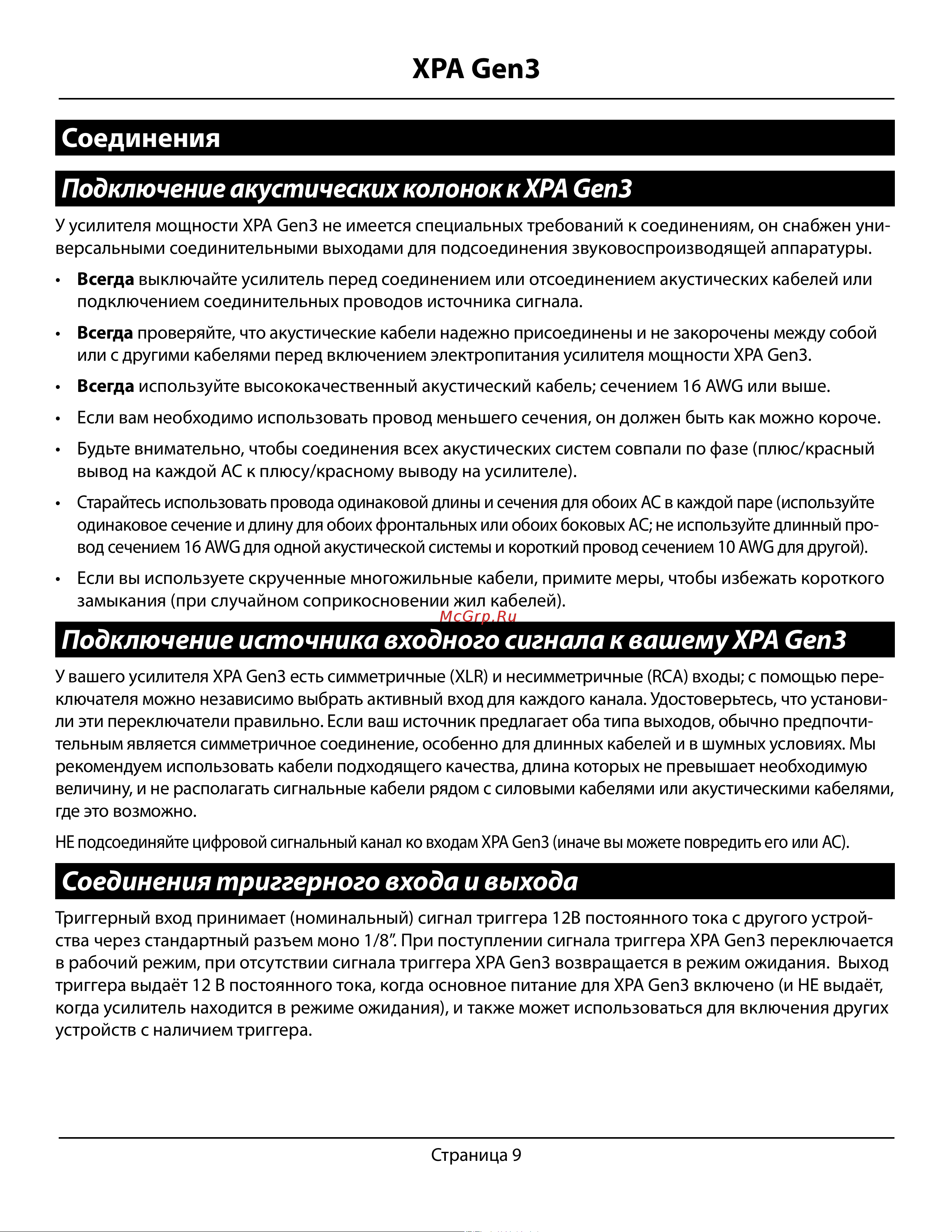

Соединения

Подключение акустических колонок к XPA Gen3

У усилителя мощности XPA Gen3 не имеется специальных требований к соединениям, он снабжен уни-

версальными соединительными выходами для подсоединения звуковоспроизводящей аппаратуры.

• Всегда выключайте усилитель перед соединением или отсоединением акустических кабелей или

подключением соединительных проводов источника сигнала.

• Всегда проверяйте, что акустические кабели надежно присоединены и не закорочены между собой

или с другими кабелями перед включением электропитания усилителя мощности XPA Gen3.

• Всегда используйте высококачественный акустический кабель; сечением 16 AWG или выше.

• Если вам необходимо использовать провод меньшего сечения, он должен быть как можно короче.

• Будьте внимательно, чтобы соединения всех акустических систем совпали по фазе (плюс/красный

вывод на каждой АС к плюсу/красному выводу на усилителе).

•

Старайтесь использовать провода одинаковой длины и сечения для обоих АС в каждой паре (используйте

одинаковое сечение и длину для обоих фронтальных или обоих боковых АС; не используйте длинный про-

вод сечением 16 AWG для одной акустической системы и короткий провод сечением 10 AWG для другой).

• Если вы используете скрученные многожильные кабели, примите меры, чтобы избежать короткого

замыкания (при случайном соприкосновении жил кабелей).

Подключение источника входного сигнала к вашему XPA Gen3

У вашего усилителя XPA Gen3 есть симметричные (XLR) и несимметричные (RCA) входы; с помощью пере-

ключателя можно независимо выбрать активный вход для каждого канала. Удостоверьтесь, что установи-

ли эти переключатели правильно. Если ваш источник предлагает оба типа выходов, обычно предпочти-

тельным является симметричное соединение, особенно для длинных кабелей и в шумных условиях. Мы

рекомендуем использовать кабели подходящего качества, длина которых не превышает необходимую

величину, и не располагать сигнальные кабели рядом с силовыми кабелями или акустическими кабелями,

где это возможно.

НЕ подсоединяйте цифровой сигнальный канал ко входам XPA Gen3 (иначе вы можете повредить его или АС).

Соединения триггерного входа и выхода

Триггерный вход принимает (номинальный) сигнал триггера 12В постоянного тока с другого устрой-

ства через стандартный разъем моно 1/8”. При поступлении сигнала триггера XPA Gen3 переключается

в рабочий режим, при отсутствии сигнала триггера XPA Gen3 возвращается в режим ожидания. Выход

триггера выдаёт 12 В постоянного тока, когда основное питание для XPA Gen3 включено (и НЕ выдаёт,

когда усилитель находится в режиме ожидания), и также может использоваться для включения других

устройств с наличием триггера.
