XPA Gen3
Страница 7

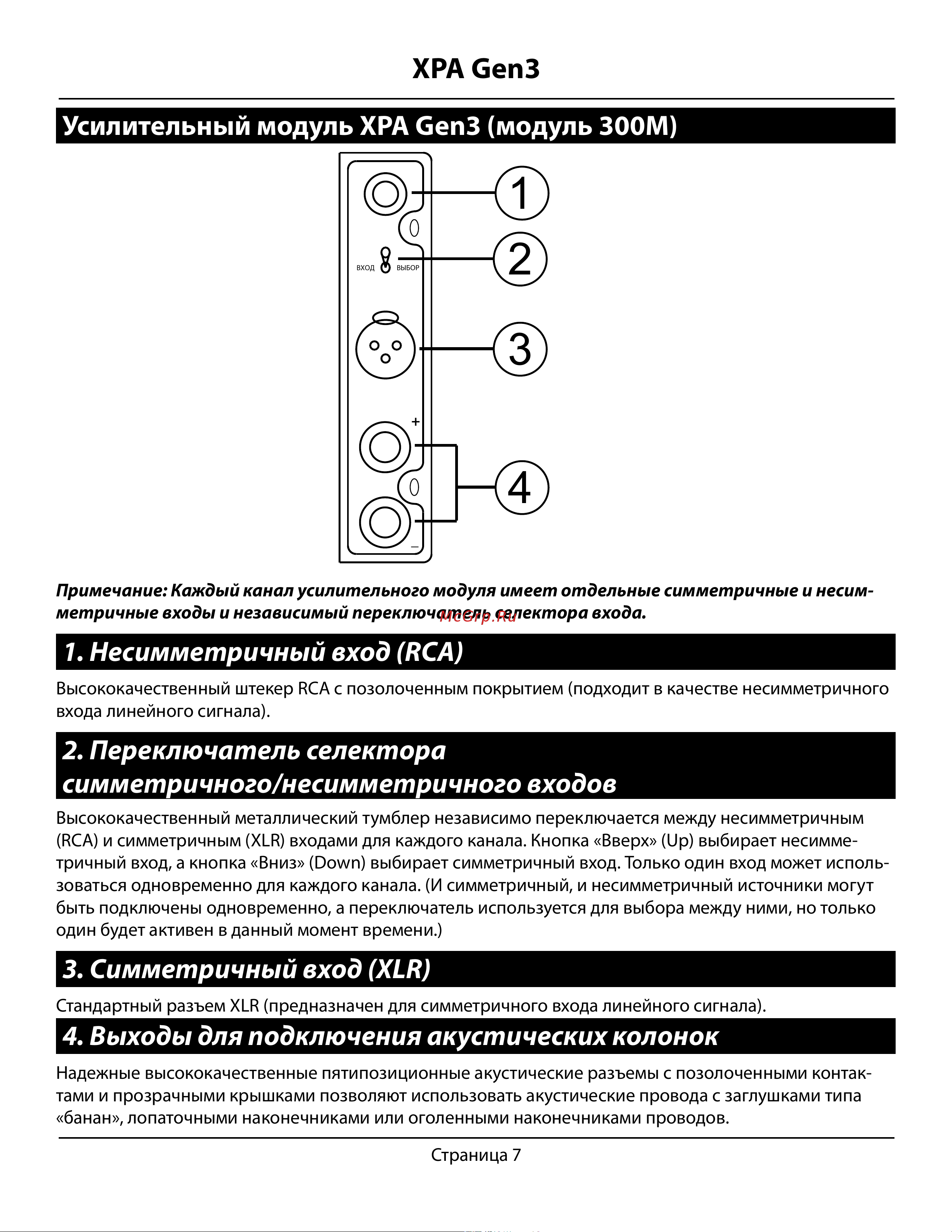

Усилительный модуль XPA Gen3 (модуль 300M)
1
3
2
4
ВХОД ВЫБОР
+
_
Примечание: Каждый канал усилительного модуля имеет отдельные симметричные и несим-
метричные входы и независимый переключатель селектора входа.
1. Несимметричный вход (RCA)
Высококачественный штекер RCA с позолоченным покрытием (подходит в качестве несимметричного
входа линейного сигнала).
2. Переключатель селектора
симметричного/несимметричного входов
Высококачественный металлический тумблер независимо переключается между несимметричным
(RCA) и симметричным (XLR) входами для каждого канала. Кнопка «Вверх» (Up) выбирает несимме-
тричный вход, а кнопка «Вниз» (Down) выбирает симметричный вход. Только один вход может исполь-
зоваться одновременно для каждого канала. (И симметричный, и несимметричный источники могут
быть подключены одновременно, а переключатель используется для выбора между ними, но только
один будет активен в данный момент времени.)
3. Симметричный вход (XLR)
Стандартный разъем XLR (предназначен для симметричного входа линейного сигнала).
4. Выходы для подключения акустических колонок
Надежные высококачественные пятипозиционные акустические разъемы с позолоченными контак-
тами и прозрачными крышками позволяют использовать акустические провода с заглушками типа
«банан», лопаточными наконечниками или оголенными наконечниками проводов.
