Involight COBPAR100TW [10/14] Соединения в режиме dmx
![Involight COBPAR100TW [10/14] Соединения в режиме dmx](/views2/2008279/page10/bga.png)
9
Таб.6: ID-адрессация:
DMX-значение
ID
DMX-значение
ID
DMX-значение
ID
000 – 009
Отсутствует
010 – 019
01
212
23
234
45
020 – 029
02
213
24
235
46
030 – 039
03
214
25
236
47
040 – 049
04
215
26
237
48
050 – 059
05
216
27
238
49
060 – 069
06
217
28
239
50
070 – 079
07
218
29
240
51
080 – 089
08
219
30
241
52
090 – 099
09
220
31
242
53
100 – 109
10
221
32
243
54
110 – 119
11
222
33
244
55
120 – 129
12
223
34
245
56
130 – 139
13
224
35
246
57
140 – 149
14
225
36
247
58
150 – 159
15
226
37
248
59
160 – 169
16
227
38
249
60
170 – 179
17
228
39
250
61
180 – 189
18
229
40
251
62
190 – 199
19
230
41
252
63
200 – 209
20
231
42
253
64
210
21
232
43
254
65
211
22
233
44
255
66

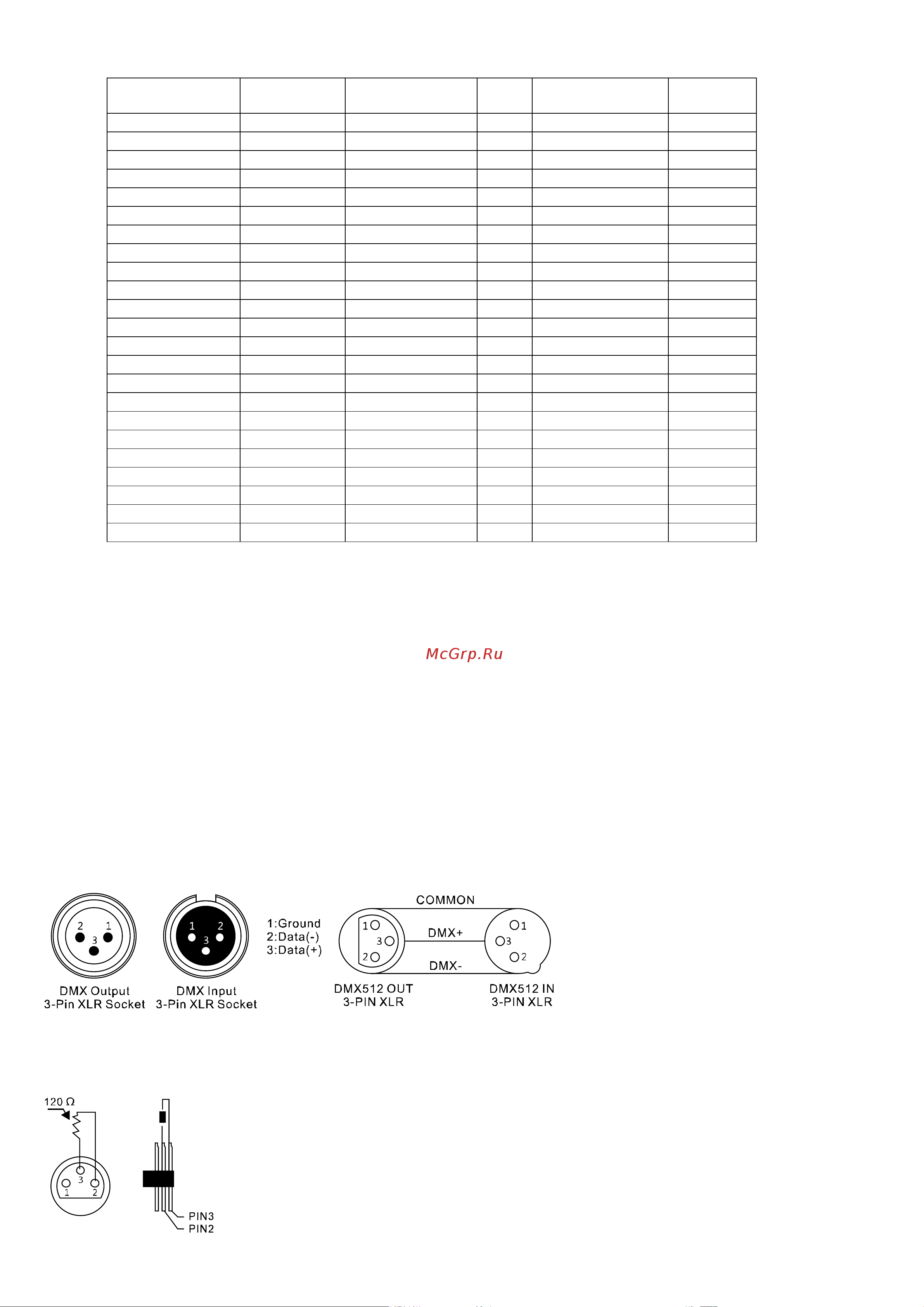

3.4 Соединения в режиме „DMX“:
DMX512 (англ. Digital Multiplex) — стандарт, описывающий метод цифровой передачи данных между
контроллерами и световым оборудованием, а также дополнительным оборудованием посредством общего
кабеля управления.
Стандарт DMX512 позволяет управлять по одной линии связи одновременно 512 каналами, (не путать каналы
с приборами, один прибор может использовать иногда несколько десятков каналов). Каждый прибор имеет
определённое количество управляемых дистанционно параметров и занимает соответствующее количество
каналов в пространстве DMX512.
DMX-подключение:
Подключите XLR-кабелем DMX-«выход»(OUT) прибора с DMX-входом(IN) DMX-контроллера или другого DMX-
устройства. Подключите XLR-кабелем «вход»(IN) первого DMX-прибора с «выходом»(OUT) второго и так
далее, чтобы сформировать последовательное цепное соединение.
Один трех контактный XLR разъем служит в качестве DMX-выхода, один трех контактный разъем XLR DMX
служит входом.
Для установок с очень длинным DMX-кабелем или из-за высоких электрических помех, например, на
дискотеке, рекомендуется использовать «DMX-терминатор». «DMX терминатор» будет служить XLR-разъему
как сопротивление 120 Ом. между контактами 2 и 3, и вставляется в последний выходной разъем DMX-линии.
