ИНСТАЛЛЯЦИЯ И КОММУТАЦИЯ

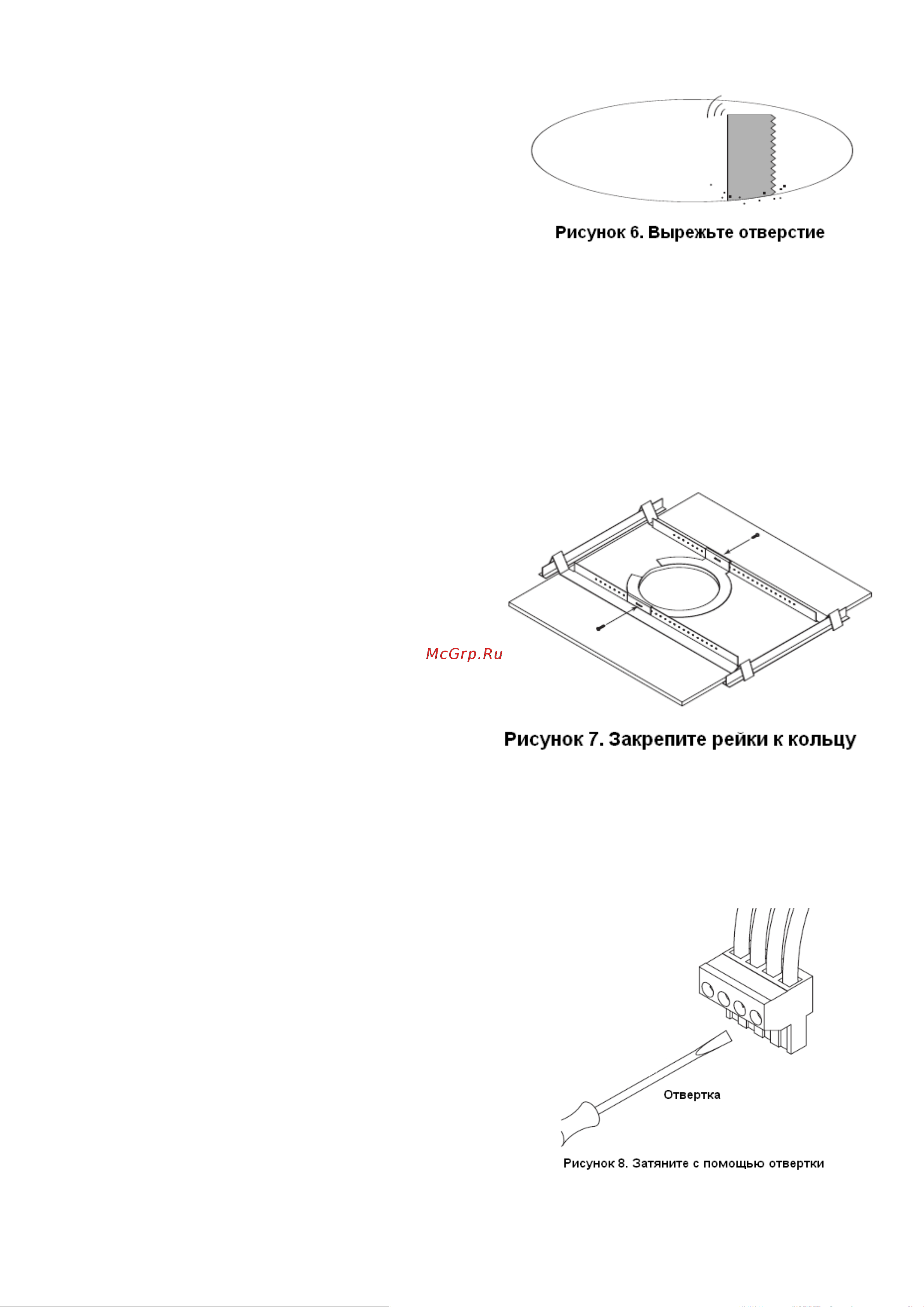

Шаг 1: Вырежьте отверстие (Рисунок 6)

С помощью картонного шаблона вырежьте отверстие. Если

кабель был проложен заранее, пропустите кабель через

отверстие.

Шаг 2: Установите монтажное кольцо и монтажные рейки (Рисунок 7)

Все потолочные громкоговорители EVID поставляются с монтажными элементами двух типов: монтажное

кольцо и монтажные рейки (2шт).

При установке на подвесные потолки, просуньте кольцо через отверстие в потолке. Установите кольцо с

помощью лапок как показано на рисунке 7. Установите рейки через лапки в кольце так, чтобы концы

пересекали крепежную сетку потолка. Прикрепите рейки к кольцу с помощью шурупов.

ЗАМЕТКА ПО УСТАНОВКЕ: РЕЙКИ И КОЛЬЦО

Каждая колонка поставляется с двумя монтажными

рейками, которые разработаны так, чтобы

соответствовать стандартной ширине плитки 600 мм.

Важно помнить, что рейки на самом деле не крепятся

на опорную сетку потолка. Концы реек устанавливаются

сверху на опору. Плитка как бы поддерживает рейки.

Монтажные рейки перфорированы с равномерными

интервалами. Это позволяет установить кольцо в любой

точке рейки. Чтобы предотвратить конструкцию от

падения, концы реек устанавливаются на опоры сетки.

Чтобы обезопасить инсталляцию, при монтаже на подвесные потолки всегда используйте монтажное

оборудование, идущее в комплекте.

Кольцо используется для усиления потолка и для уменьшения давления оказываемого монтажными лапами.

Перед установкой колонки просуньте кольцо через отверстие в потолке и установите его с обратной стороны.

Шаг 3: Присоедините кабель к разъему

Закрепите конец кабеля в соответствующие контакты разъема,

как показано на рисунке, и закрутите с помощью маленькой

отвертки.
