ELECTRO VOICE EVID C10.1 [8/18] Шаг 4 прикрепите кабель к колонке рисунок 14

ИНСТРУКЦИЯ ПО КОММУТАЦИИ

Контакты входного разъема пронумерованы. Контакты 1 и

2 – положительные (+), а контакты 3 и 4 отрицательные (-).

(Контакт 1 соединен с контактом 2, а контакт 3 соединен с

контактом 4). Контакты 1 и 4 используются для

последовательного подключения к другим

громкоговорителям. Возможные схемы подключения

описаны ниже.

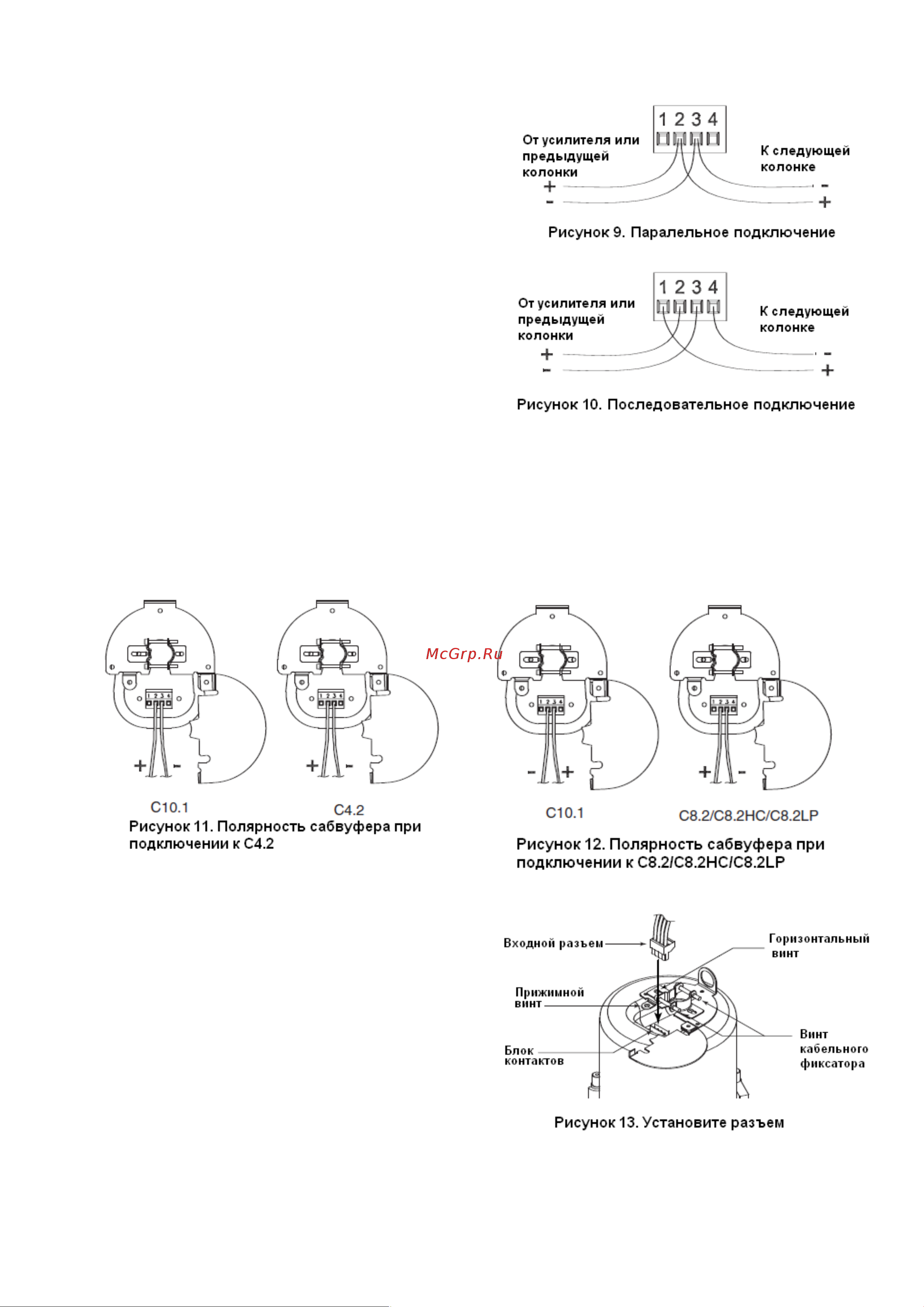

1. Параллельное подключение. Присоедините

кабель, идущий к следующей колонке, к контактам

2 и 3. Если разъем будет отключен, то следующая

колонка остается подключенной. См. рисунок 9.

2. Последовательное подключение. Подсоедините

кабель, идущий к следующей колонке к контактам

1 и 4. Если разъем будет отключен, последующие громкоговорители будут отключены. См. рисунок 10.

ЗАМЕТКА ПО УСТАНОВКЕ: ПОЛЯРНОСТЬ САБВУФЕРА

При подключении сабвуфера, убедитесь, что соблюдена правильная полярность. Сабвуфер С10.1 был

разработан для оптимальной работы в связке с С4.2. Чтобы увеличить НЧ-отдачу в связке с С8.2, С8.2LP или

C8.2HC, полярность сабвуфера С10.1 необходимо инвертировать. См. рисунки 11 и 12.

После того, как вся коммутация осуществлена,

установите разъем в колонку. См. рисунок 13. Затяните

все шурупы, чтобы избежать нежелательной вибрации.

Шаг 4: Прикрепите кабель к колонке

(Рисунок 14)

Полностью освободите горизонтальный винт,

показанный на рисунке 13, затем винт кабельного

фиксатора. Пропустите кабель через отверстие и

установите разъем на блок контактов. Затяните

кабельный фиксатор:
