8 EUROLIVE F1220A Руководство пользователя
4. Аудиосоединения
Оба аудиовхода F1220A и выход LINK OUTPUT являются полностью
симметричными. Если имеется возможность создать симметричную
подачу сигнала с другими приборами, то нужно обеспечить максимальную
компенсацию сигналов помех.
strain relief clamp
sleeve
ring
tip
sleeve
ground/shield
For connection of balanced and unbalanced plugs,
ring and sleeve have to be bridged at the stereo plug.
Balanced ¼" TRS connector
ring
cold (-ve)
tip
hot (+ve)

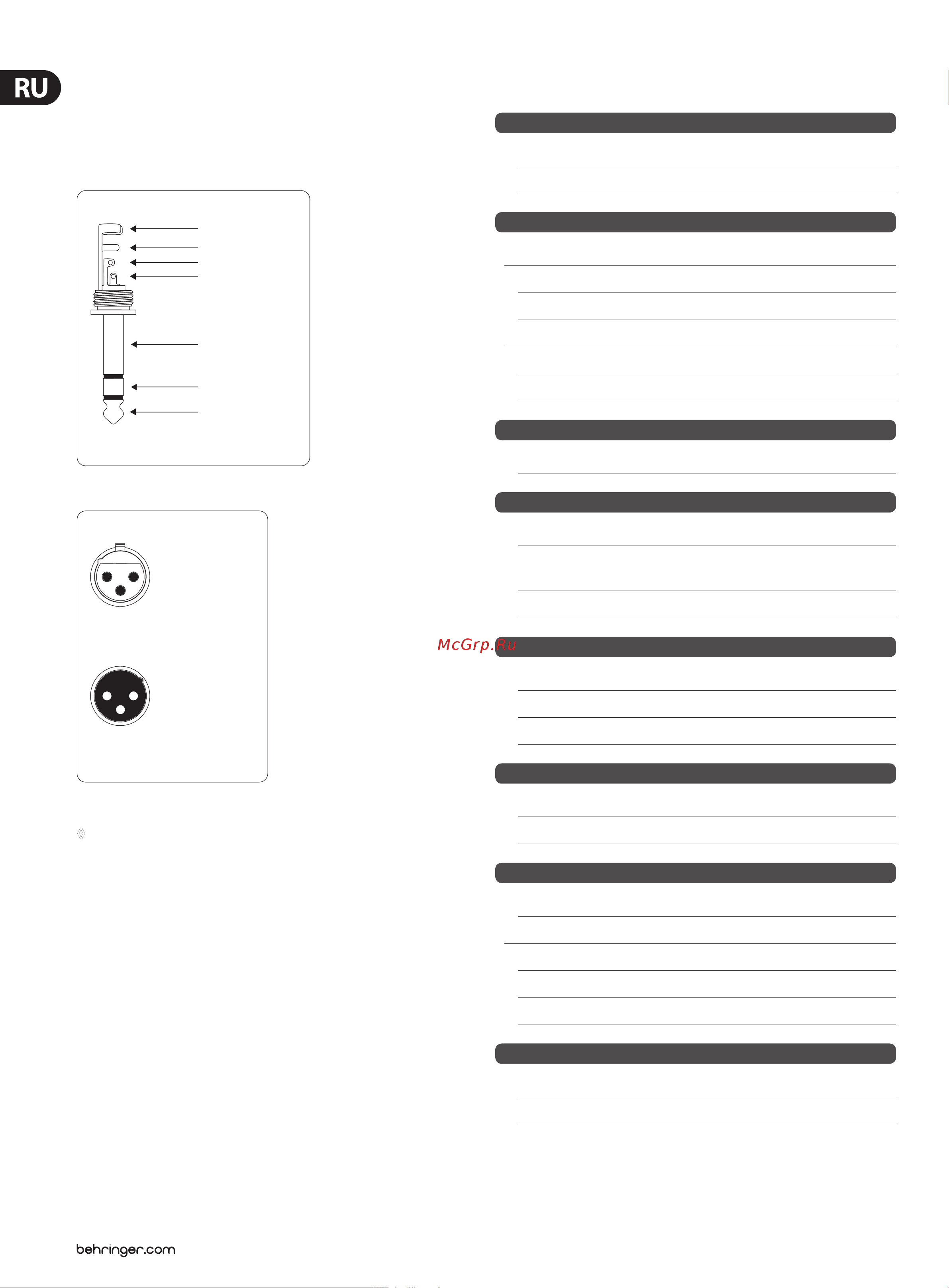

Рис. 4.1: 6,3-мм TRS-штекер
output
For unbalanced use, pin 1 and pin 3
have to be bridged
1 = ground/shield
2 = hot (+ve)
3 = cold (-ve)
input
12
3
1
2
3
Balanced use with XLR connectors
Рис. 4.2: Разъемы XLR
◊ Обязательно следите за тем, чтобы установка и работа с прибором
проводились только компетентными лицами. Во время и
после монтажа следует обеспечить достаточное заземление
работающего лица (лиц), иначе электростатические разряды могут
оказать отрицательное воздействие на работу прибора.
5. Технические Характеристики
Выходная Мощность
RMS @ 1% THD 90 Вт / 8 Ом
Пиковая мощность 125 Вт / 8 Ом
Входы
разъем XLR (серво-симметр.)
Чувствительность от -50 дБу до +10 дБу
Входное сопротивление 11 kОм симметр.; 30 kОм несимметр.
Гнездо для стерефон. штекера 6,3 мм (серво-симметр.)
Чувствительность от -50 дБу до +10 дБу
Входное сопротивление 11 kОм симметр.; 30 kОм несимметр.
Линейный Выход
разъем XLR
Системные Данные Акустической Системы
Частотный диапазон от 60 Гц до 18 кГц (-10 дБ)
Максимальное 112 dB / 115 dB @ 1 m
звуковое давление
Лимитер оптический
Эквалайзер
LOW 80 Гц / ±15 дБ
MID 2,5 кГц / ±15 дБ
HIGH 12 кГц / ±15 дБ
Feedback-Фильтр
Частотный диапазон от 300 Гц до 6 кГц
Снижение уровня макс. 15 дБ
Электропитание
Потребляемая мощность макс. 180 Вт
Сетевое напряжение / Предохранители
100 - 120 В~ (50/60 Гц) T 2,5 A H 250 V
220 - 230 В~ (50/60 Гц) T 1,25 A H 250 V
Подключение к сети стандартная двухполюсная вилка
Габариты/Вес
Габариты (B x Ш x Г) прибл. 360 x 580 x 406 мм
Вес прибл. 18 кг
Фирма BEHRINGER прилагает все усилия для обеспечения высочайшего качества своей продукции.
Необходимые модификации производятся без предварительного уведомления. Поэтому Технические
Характеристики и внешний вид устройства могут отличаться от приведенных в данном документе.
