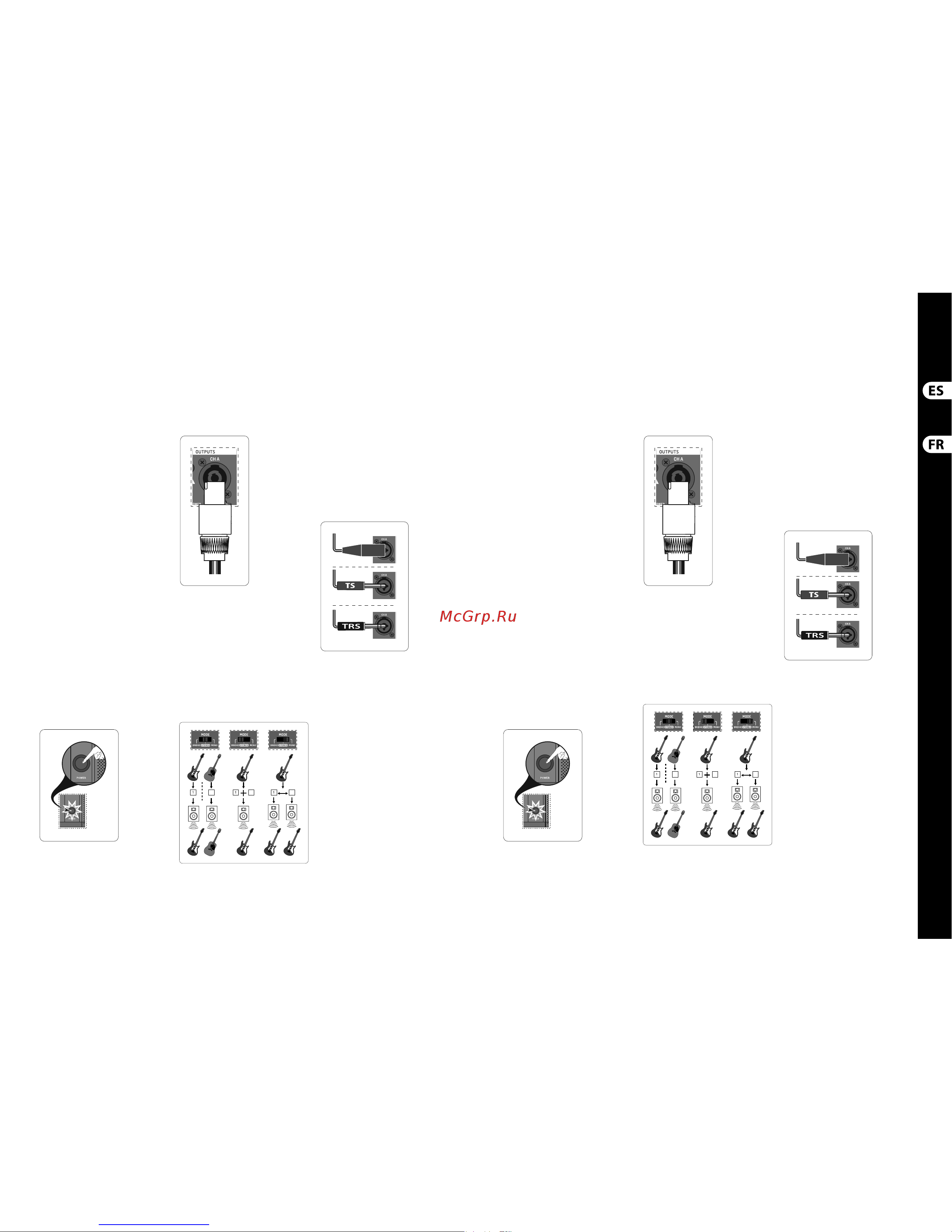

12 13NX6000/NX3000/NX1000/NX4-6000/NX6000D/NX3000D/NX1000D Quick Start Guide
(1) ESCUADRAS PARA COLOCACION EN RACK
Coloque esta unidad en un bastidor rack
usando los cuatro tornillos y arandelas
incluidas (no se incluyen tuercas). Esta unidad
requiere dos espacios rack para su instalacion.
(2) RANURAS DE VENTILACION El sistema de
ventilacion con diseno “trasero-frontal” evita
el recalentamiento.
(3) Los pilotos SIGNAL, LIMIT y PROTECT indican
el nivel de señal y el estado del sistema para
cada canal. Los pilotos SIGNAL se ilumina
para indicar el nivel de la señal de entrada.
el piloto LIMIT se ilumina cuando la señal de
entrada supera el nivel óptimo, momento
en que se activa al limitador interno.
Reduzca la ganancia de entrada si el piloto
rojo LIMIT se ilumina de forma continua.
El piloto PROTECT le indica que se ha
producido un error operativo (pico de
corriente, recalentamiento, etc.).
Cuando se produzca esta situación, el piloto
PROTECT se iluminará y la unidad anulará
automáticamente el canal hasta que el error
ya no sea detectado, tras lo cual el piloto
PROTECT se apagará y la unidad se volverá a
comportar con normalidad.
(4) El piloto POWER se ilumina para indicarle que
la unidad está encendida.
(5) Los controles INPUT ajustan el nivel
de entrada. Para aumentar la ganancia
de la señal, gire los mandos a la derecha;
para reducir la ganancia, gírelos a la izquierda.
(6) BOTON/PILOTO POWER Pulse este boton
para encender o apagar el ampli cador.
(7) TOMA DE CORRIENTE Introduzca el cable
de alimentacion (incluido) en esta toma de
corriente IEC.
(8) Las tomas OUTPUTS conectan el ampli cador
con los altavoces por medio de cables de
altavoz profesionales con conectores con
jación de rosca.
(9) La matriz PIN OUT MATRIX le ofrece un
listado con las con guraciones de puntas
de salida/canal disponibles en cada una de las
tomas de salida de altavoz.
(10) VENTILADOR La velocidad de este ventilador
se ajusta de forma automatica para asegurarle
un funcionamiento continuo y sin problemas.
(11) INTERRUPTOR MODE Elija el modo operativo
del ampli cador cambiando la posicion de
este interruptor entre las posiciones MONO,
STEREO y BRIDGE (NX6000: sin modo
BRIDGE o puente).
(12) El interruptor CROSSOVER le permite elegir
entre tres modos: FULLRANGE, LF (crossover
de baja frecuencia) y HF (crossover de alta
frecuencia). En el modo LF, esta unidad
ampli ca solo las frecuencias bajas de
la señal. Por contra, en el modo HF, la unidad
ampli cará solo los agudos. Los modos LF y HF
se utilizan habitualmente en aplicaciones de
bi-ampli cación.
(13) ENTRADAS Conecte su fuente de sonido al
ampli cador a traves de conectores TRS de
6,3 mm, XLR o RCA. Las tomas TRS tambien
aceptan conectores TS de 6,3 mm.
(14) BREAKER (fusible automatizado, solo NX6000
y NX4-6000). Sencillamente presionando
este interruptor puede volver a ponerse en
funcionamiento el fusible disparado una
vez se hayan eliminado las fuentes de error.
El fusible automático BREAKER sustituye los
habituales cortacircuitos fusibles.
AVERTENCIA RELATIVA AL INTERRUPTOR
AUTOMÁTICO: Realice los pasos siguientes ANTES de
reiniciar el interruptor automático:
• • Desconecte el cable de alimentación
• • Pulse el botón POWER hasta que quede en la
posición “OFF”
• • Coloque al mínimo todos los controles de
ganancia de entrada
• • Después de eso, reinicie el interruptor automático,
conecte de nuevo la unidad a la corriente
eléctrica, enciéndala y suba lentamente la
ganancia hasta el volumen que quiera
2 22
XLR Plug
¼" TS Plug
¼" TRS Plug
(ES) Paso 2: Controles
(1) POIGNÉES Fixez l’ampli cateur au boitier
Rack en utilisant quatre vis et rondelles
(non fournies). Cet ampli cateur utilise deux
espaces Rack en hauteur.
(2) OUÏES DE VENTILATION Le tunnel de
ventilation d’arriere vers l’avant evite
les surchau es.
(3) Les LEDS SIGNAL, LIMIT et PROTECT donnent
des indications quant au niveau du signal et à
l’état du système pour chaque canal. Les LEDs
SIGNAL s’allument pour indiquer le niveau du
signal d’entrée. La LED LIMIT s’allume lorsque
le niveau du signal d’entrée est trop élevé, ce
qui entraine l’activation du limiteur interne.
Réduisez le niveau d’entrée si la LED rouge
LIMIT s’allume de manière continue.
La LED PROTECT s’allume pour indiquer qu’un
problème de fonctionnement est survenu
(surtension, surchau e, etc.). Si un problème
apparait, la LED PROTECT s’allume et le canal
correspondant est automatiquement coupé
jusqu’à ce que le problème soit résolu,
après quoi la LED PROTECT s’éteint et l’ampli
reprend son fonctionnement normal.
(4) La LED POWER s’allume lorsque l’appareil est
sous tension.
(5) LES RÉGLAGES D’ENTRÉE permettent de
régler le volume d’entrée. Pour augmenter
le gain, tournez le potentiomètre vers
la droite ; pour le diminuer, tournez-le vers
la gauche.
(6) INTERRUPTEUR SECTEUR Appuyez sur ce
bouton pour placer l’ampli cateur
sous/hors tension.
(7) EMBASE SECTEUR Connectez le cordon
secteur fourni a cette embase.
(8) Les sorties OUTPUTS permettent de
connecter l’ampli à des enceintes avec des
câble pour haut-parleurs professionnels dotés
de connecteurs à verrouillage.
(9) Le TABLEAU DE BROCHAGE indique les
di érentes con gurations de brochages/
connexion de canaux possibles pour
chaque sortie.
(10) VENTILATEUR La vitesse du ventilateur se
regle automatiquement.
(11) SÉLECTEUR DE MODE Selectionnez le mode
de fonctionnement de l‘ampli cateur en
placant le selecteur MODE sur MONO, STEREO,
ou BRIDGE (NX6000 : pas de mode BRIDGE).
(12) CROSSOVER Ce sélecteur permet de choisir
entre trois modes : FULLRANGE, LF ( ltre
basses fréquences) et HF ( ltre hautes
fréquences). En mode LF, l’appareil ampli e
uniquement les basses fréquences du signal.
En mode HF, il ampli e uniquement les
hautes fréquences. Les modes LF et HF sont
généralement utilisés pour des applications
de bi-ampli cation.
(13) ENTRÉES Connectez votre le signal d’entree a
l’ampli a l’aide des embases Jack stereo
6,35 mm, XLR, ou RCA. L’entree Jack recoit les
ches symetriques (Jack stereo) ou
asymetriques (Jack mono).
(14) Le commutateur BREAKER
(fusible automatique, NX6000 et
NX4-6000 uniquement). remplace un
fusible classique. Si la protection a sauté,
une simple pres-sion sur ce commutateur
permet de la remettre en fonction une fois la
cause du problème localisée et supprimée.
AVERTISSEMENT QUANT AU DISJONCTEUR:
E ectuez les actions suivantes AVANT de réarmer
le disjoncteur:
• • Débranchez le câble secteur
• • Mettez le bouton POWER en position “OFF”
• • Placez tous les réglages de gain au minimum
• • Puis, réarmez le disjoncteur, connectez l’appareil
au secteur, mettez-le sous tension et montez
doucement le gain jusqu'au volume souhaité
2 22
XLR Plug
¼" TS Plug
¼" TRS Plug
(FR) Etape 2 : Réglages
NX6000/NX3000/NX1000/NX4-6000 Controls
