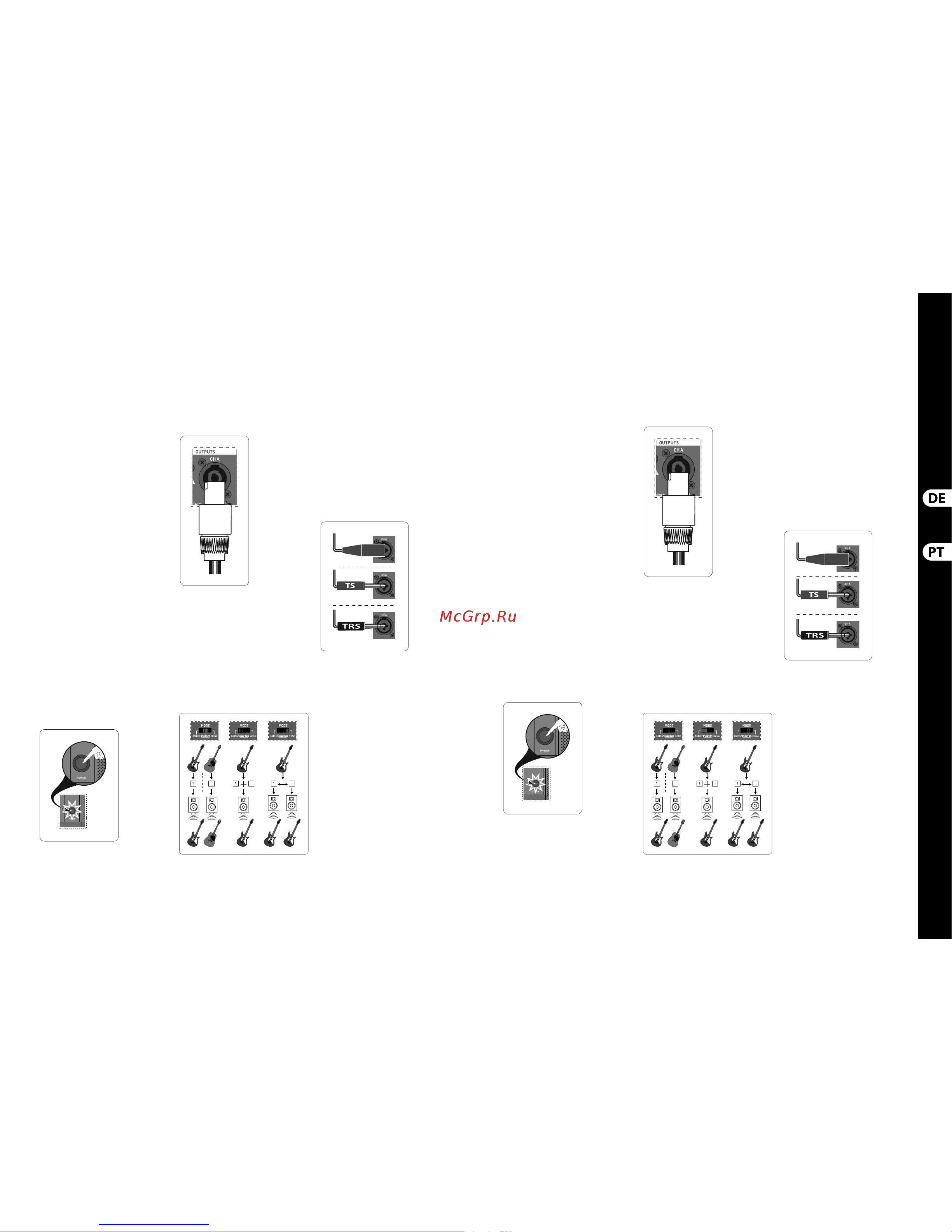

14 15NX6000/NX3000/NX1000/NX4-6000/NX6000D/NX3000D/NX1000D Quick Start Guide
(1) RACK EARS Fixe a unidade a um rack
usando quatro parafusos e buchas (chaves
não inclusas). Requer duas unidades de rack.
(2) VENTILATION OPENINGS O design de
ventilacao “traseiro-frontal” previne
superaquecimento.
(3) Os LEDs SIGNAL, LIMIT e PROTECT exibem
o nível do sinal e status do sistema de
cada canal. Os LEDs SIGNAL acendem
para mostrar o nível do sinal de entrada.
O LED LIMIT acende quando o sinal de
entrada excede um nível otimizado e ativa
o limitador interno. Reduza o ganho de
entrada se o LED LIMIT vermelho acender
de maneira contínua. O LED PROTECT
mostra quando ocorre erro de operação
(sobrecorrente, sobreaquecimento, e assim
por diante). Quando um erro de operação
ocorrer, o LED PROTECT acenderá e a unidade
habilitará automaticamente o modo mute do
canal até que o erro não seja mais detectado,
depois disso, o LED PROTECT desligará e o
ampli cador se comportará normalmente.
(4) O LED POWER acende para indicar que a
unidade está sendo alimentada.
(5) INPUT CONTROLS ajustam o nível de entrada.
Para aumentar o ganho do sinal, gire os botões
no sentido horário; para reduzir o ganho, gire
os botões no sentido anti-horário.
(6) POWER Pressione este botão para ligar ou
desligar o ampli çador.
(7) POWER CONNECTION Plugue o cabo de força
correspondente (incluso) a este conector de
força IEC.
(8) OUTPUTS conectam o ampli cador aos
alto-falantes usando cabos de alto-falantes
pro ssionais com plugues com trava de torção.
(9) PIN OUT MATRIX lista as con gurações de
output pin/channel disponíveis em cada jack
de saída de alto-falante.
(10) VENTILADOR DE VENTILAÇÃO A velocidade
do ventilador é automaticamente ajustada,
assegurando assim um funcionamento sem
quaisquer problemas.
(11) MODE SWITCH (mono/estéreo/ponte)
Escolha o modo do ampli çador alterando o
botão de deslize MODE SWITCH entre as
posições MONO, STEREO, e BRIDGE (NX6000:
no modo BRIDGE.)
(12) Os interruptores CROSSOVER escolhem entre
três modos: FULLRANGE (alcance completo),
LF (crossover de baixa frequência) e HF
(crossover de alta frequência). No modo LF,
a unidade ampli ca apenas as frequências
baixas do sinal. No modo HF, a unidade apenas
ampli ca as frequências altas. Os modos LF
e HF são tipicamente usados em aplicativos
bi-ampli cadores.
(13) ENTRADAS INPUT Encaminhe os sinais de
entrada de nivel de linha para estes
conectores de combinacao utilizando
conectores XLR, TRS de ¼ " balanceados ou
TS de ¼ " nao balanceados.
(14) BREAKER (fusível automatizado, NX6000
e NX4-6000 apenas). Depois de premir
este interruptor, é possível colocar novamente
em funcionamento o dispositivo accionado
após a eliminação de todas as fontes de erros.
O BREAKER substitui os fusíveis tradicionais.
AVISOS SOBRE O DISJUNTOR: Tome as seguintes
providências ANTES ao reinicializar o disjuntor:
• • Desligue o cabo AC principal
• • Aperte o botão POWER e coloque-o na posição
“OFF” estendida
• • Abaixe todos os elementos do controle de ganho
de entrada
• • E então, reinicialize o disjuntor, conecte a unidade
à rede, ligue-a, e aumente aos poucos o ganho até
chegar ao volume desejado
2 22
XLR Plug
¼" TS Plug
¼" TRS Plug
(1) RACK-HALTERUNGEN Montieren Sie das
Gerät mit vier Befestigungsschrauben und
Unterlegscheiben im Rack (Befestigungen
nicht im Lieferumfang enthalten).
Benötigt zwei Höheneinheiten.
(2) BELÜFTUNGÖFFNUNGEN Die Belüftung
erfolgt von hinten nach vorne und verhindert
eine Überhitzung des Geräts.
(3) Die SIGNAL, LIMIT und PROTECT LEDs
zeigen den Signalpegel und Systemstatus
jedes Kanals an. Die SIGNAL LEDs leuchten,
um den Eingangspegel anzuzeigen. Die LIMIT
LED leuchtet, wenn das Eingangssignal den
optimalen Pegel übersteigt und der interne
Limiter aktiviert wird. Wenn die rote LIMIT
LED ständig leuchtet, verringern Sie die
Eingangsverstärkung. Die PROTECT LED zeigt
an, dass ein Betriebsfehler aufgetreten ist
(Überspannung, Überhitzung usw.).
Beim Auftreten eines Betriebsfehlers leuchtet
die PROTECT LED und der betre ende Kanal
wird automatisch so lange stummgeschaltet,
bis kein Fehler mehr erkannt wird.
Danach erlischt die PROTECT LED und der
Verstärker verhält sich wieder normal.
(4) Die POWER LED leuchtet, wenn das Gerät
eingeschaltet ist.
(5) Die EINGANGSREGLER steuern den
Eingangspegel. Um das Signal zu verstärken,
drehen Sie den Regler nach rechts. Um das
Signal zu bedämpfen, drehen Sie den
Regler nach links.
(6) POWER TASTE Drücken Sie diese Taste um
den Verstärker ein/auszuschalten.
(7) NETZANSCHLUSS Schliessen Sie das
mitgelieferte passende Netzkabel an diesen
IEC-Netzanschluss an.
(8) Die AUSGÄNGE verbinden den Verstärker
über professionelle Lautsprecherkabel und
Stecker mit Drehverriegelung mit
den Lautsprecherboxen.
(9) Die PIN OUT MATRIX listet die in jeder
Lautsprecher-Ausgangsbuchse verfügbaren
Ausgangspol/Kanal-Kon gurationen.
(10) LÜFTER Die Lüftergeschwindigkeit ist
automatisch geregelt und gewährleistet einen
reibungslosen Betrieb.
(11) MODE-SCHALTER Wählen Sie den
Verstärkermodus, indem Sie den
MODESCHIEBESCHALTER auf MONO,
STEREO oder BRIDGE einstellen (NX6000: kein
BRIDGE-Modus).
(12) CROSSOVER-Schalter wählt zwischen
drei Modi: FULLRANGE, LF (Low Frequency
Crossover) und HF (High Frequency Crossover).
Im LF-Modus verstärkt die Endstufe nur die
tiefen Frequenzen des Signals. Im HF-Modus
verstärkt sie nur die hohen Frequenzen.
Die LF- und HF-Modi kommen normalerweise
bei Bi-Amp- Anwendungen zum Einsatz.
(13) EINGÄNGE Leiten Sie Linepegel-
Eingangssignale über XLR-Stecker,
symmetrische 6,3-mm- Stereoklinken- oder
unsymmetrische 6,3-mm-Klinkenstecker zu
diesen Kombinationsbuchsen.
(14) BREAKER (automatisierte Sicherung,
nur NX6000 und NX4-6000). Nach Beseitigung
aller Fehlerquellen kann die Endstufe durch
einfaches Drücken auf diesen Schalter
wieder in Betrieb genommen werden.
Der BREAKER ersetzt die sonst üblichen
Schmelzsicherungen.
WARNHINWEIS ZUM TRENNSCHALTER:
Tre en Sie folgende Maßnahmen, BEVOR Sie den
Trennschalter zurücksetzen:
• • Ziehen Sie das Netzkabel ab
• • Drücken Sie die POWER-Taste bis zur erweiterten
“OFF/AUS” Position
• • Drehen Sie alle Eingangsverstärkungsregler
zurück
• • Dann können Sie den Trennschalter zurücksetzen,
das Geräte ans Stromnetz anschließen,
einschalten und langsam die Verstärkung bis zur
Ziellautstärke erhöhen
2 22
XLR Plug
¼" TS Plug
¼" TRS Plug
(PT) Passo 2: Controles(DE) Schritt 2: Bedienelemente
NX6000/NX3000/NX1000/NX4-6000 Controls
