Alto L-6 [6/18] Элементы управления

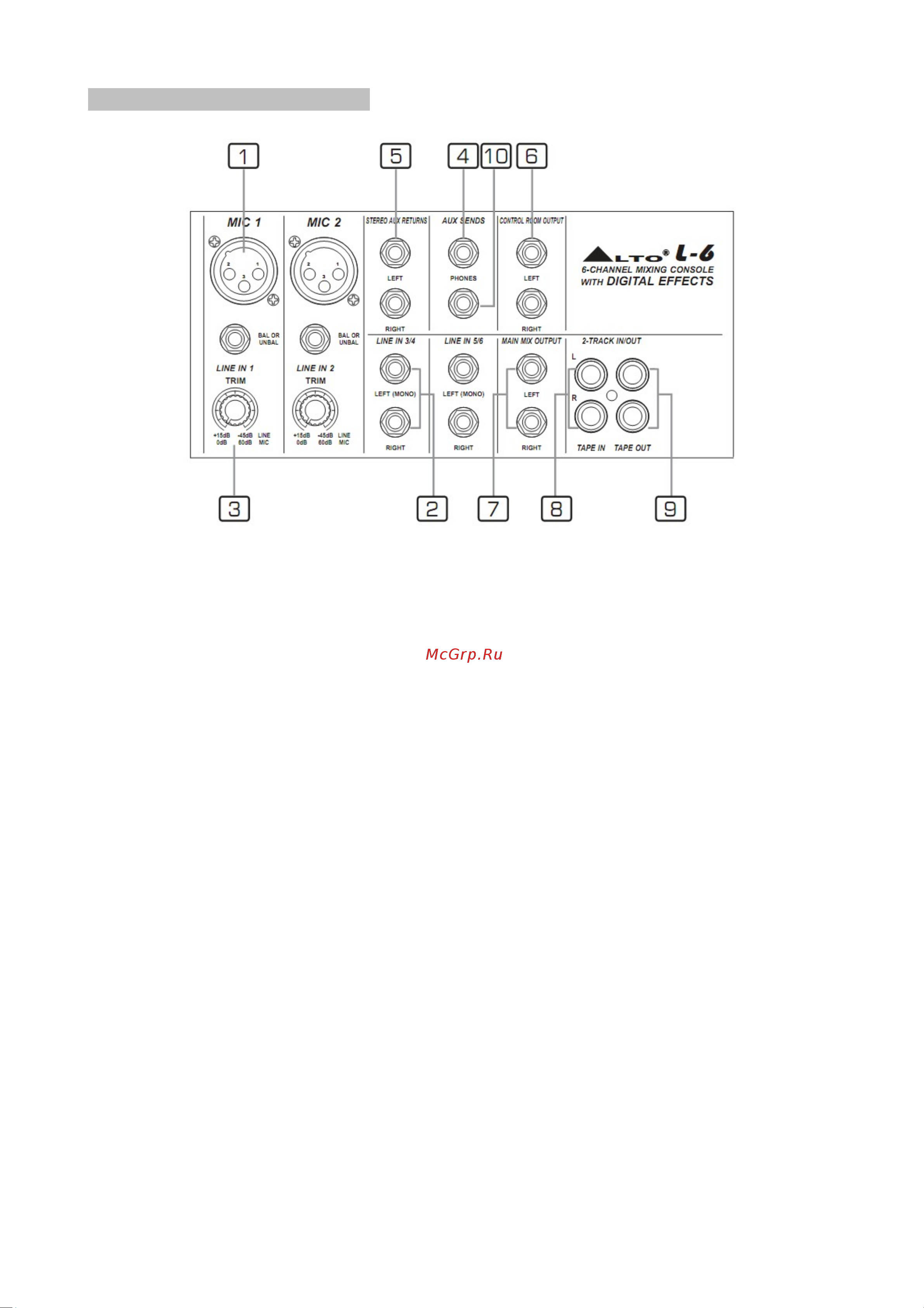

4. ЭЛЕМЕНТЫ УПРАВЛЕНИЯ

Монофонические входные каналы (MIC/LINE IN) [1]

Ваш L-6 имеет два низкошумящих микрофонных предусилителя с возможностью подачи

фантомного питания, с усилением до 60 дБ и отношением сигнал/шум больше 115 дБ.

Динамический микрофон не нуждается в фантомном питании. Используйте фантомное

питание только для конденсаторных микрофонов. Убедитесь перед подключением

микрофона, что фантомное питание выключено! Перед использованием фантомного

питания, внимательно изучите инстркуцию по эксплуатации вашего микрофона. Для

включения/отключения фантомного питания используется соответствующий

переключатель [24]. Монофонические каналы микшера так же оборудованы разъёмами

1/4'' TRS Jack, предназначенными для балансного/небалансного подключения источников

сигнала линейного уровня.

ПРИМЕЧАНИЕ: Никогда не подключайте источник сигнала линейного уровня к разъёму XLR

MIC, при включённом фантомном питании! Это может серьёзно повредить Ваше

оборудование.

Стереофонические входные каналы (LINE IN) [2]

Для Вашего L-6 это каналы 3/4 и 5/6, которые выполнены на разъёмах 1/4” TRS Jack и

предназначены для балансного/небалансного подключения источников сигнала линейного

уровня. Если, Вы подключаете джек только к разъему LEFT, канал будет работать в

монофоническом режиме.

Регулятор чувствительности входа (TRIM) [3]

Этот регулятор предусмотрен с 2-ми разными индикаторными кольцами: одно

предназначено для микрофона, а другое для сигналов линейного уровня. Если Вы

используете микрофон, Вы должны считывать показания с наружного кольца 0-60 Дб, если

Вы используете инструмент c сигналом линейного уровня, считываются показания

внутреннего кольца +15 ~ -45 Дб. Для оптимальной работы, Вы должны установить этот

регулятор так, чтобы канальный индикатор PEAK иногда, кратковременно вспыхивал

красным цветом при максимальных уровнях сигнала.
