Alto L-6 [9/18] Мастер секция

Регулятор НЧ (LOW) [17]

Это регулятор низких частот. Позволяет усилить низкочастотную составляющую, например

- мужского голоса, басового барабана и бас - гитары. Уровень усиления/ вырезания НЧ,

варьируется от -15 до +15 дБ с центральной частотой 80 Гц. Фильтр «полочного» типа.

Аккуратное обращение с данным регулятором (да и с регуляторами EQ вообще!) может

значительно продлить жизнь динамиков Ваших акустических систем.

МАСТЕР - СЕКЦИЯ

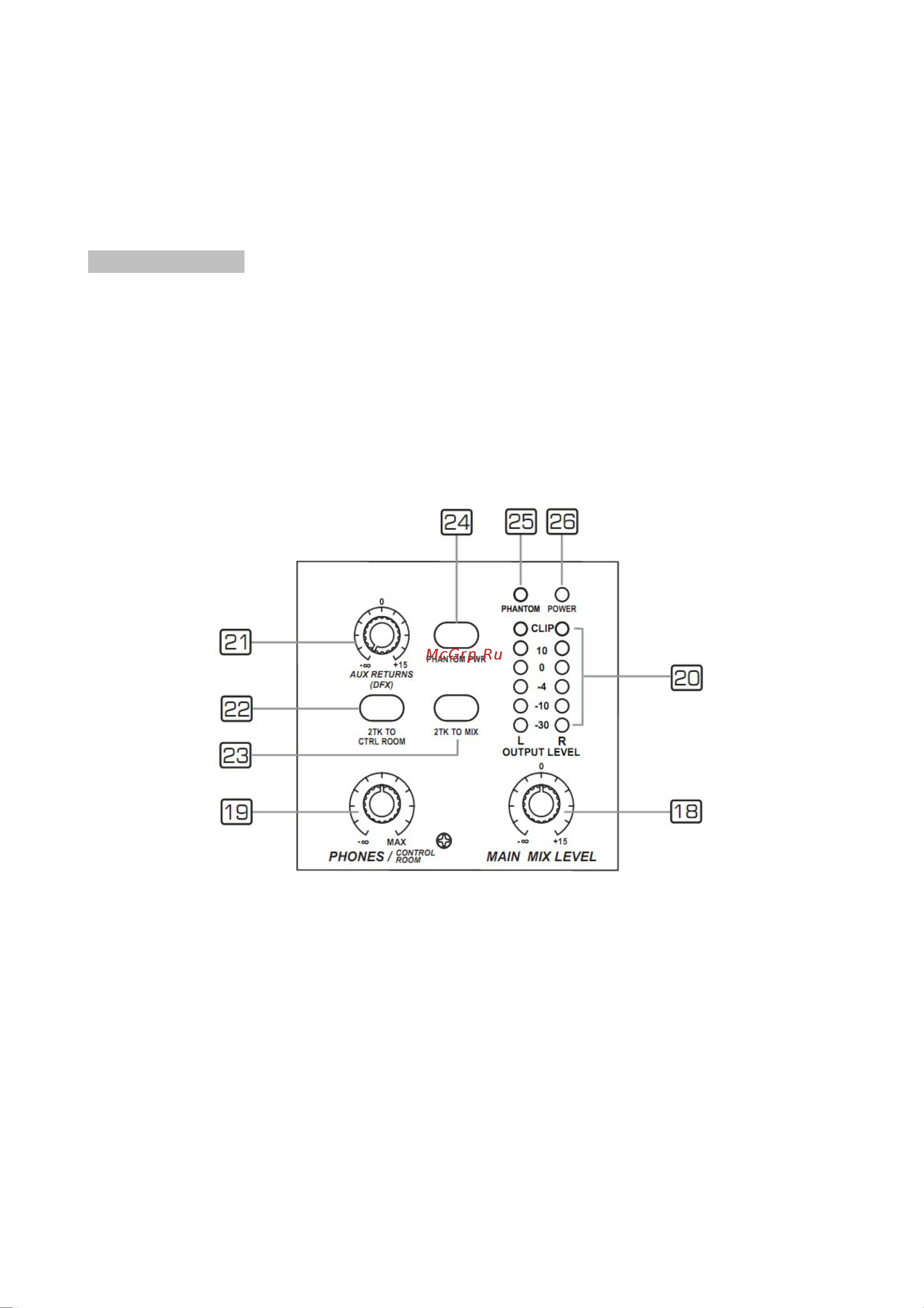

Регулятор уровня сигнала (MAIN MIX LEVEL) [18]

Этот регулятор позволяет установить уровень выходного сигнала на разъемах Главного

выхода (MAIN MIX OUTPUT) и на разъемах Выхода для записи (TAPE OUT). Сигналы

поступающие на входы AUX RETURN так же направляются на данную шину микширования.

Регулятор Наушники / Контрольная комната (PHONES/CONTROL ROOM) [19]

Этот регулятор определяет уровень сигнала в Наушниках (PHONES) и на выходе (CONTROL

ROOM OUTPUT), предназначенном для подключения контрольных акустических систем.

Индикаторы уровня выходного сигнала [20]

Этот двойной 6-ти сегментный индикатор, отображает уровень выходного сигнала в

диапазоне от -30 дБ до +18 дБ (CLIP). Отметка ''0'' соответствует уровню сигнала 0 dBu.

Светодиоды CLIP сообщают о превышении сигналом уровня +18 дБ. Устанавливайте

регулятор выходного уровня таким образом чтобы светодиоды CLIP вспыхивали лишь

изредка, при самых громких моментах воспроизведения. Для поддержания оптимального

уровня выходного сигнала, следите чтобы индикатор находился в положениях от ''0'' до

''+10'' дБ. Если сигнал превышает уровень ''+10'' дБ, возможны искажения. В то же время,

если в процессе воспроизведения даже не загораются светодиоды на отметке ''-30'' дБ,

такой параметр выходного сигнала как отношение «сигнал/шум» находится далеко не в

лучшей форме.
