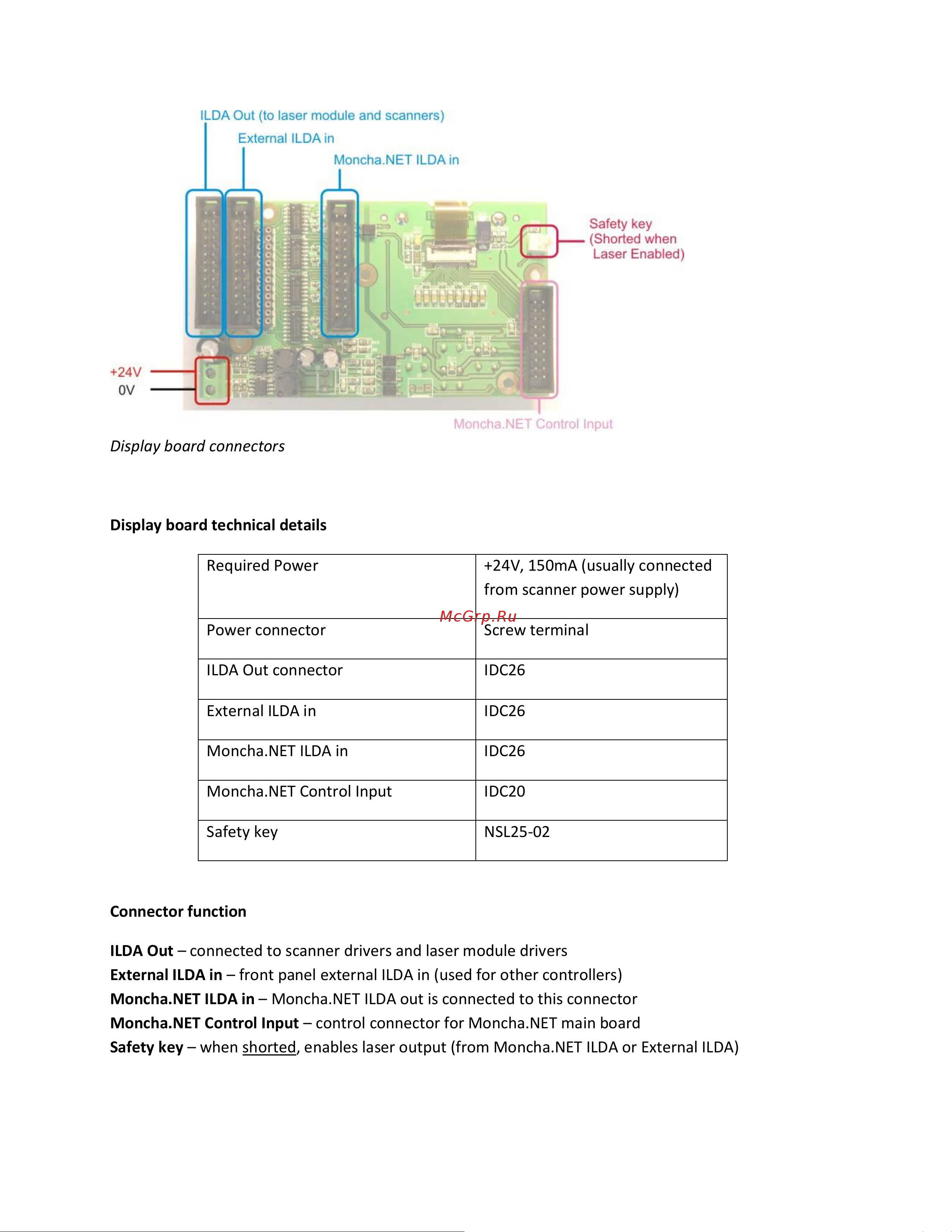

Display board connectors
Display board technical details
Required Power
+24V, 150mA (usually connected
from scanner power supply)
Power connector
Screw terminal
ILDA Out connector
IDC26
External ILDA in
IDC26
Moncha.NET ILDA in
IDC26
Moncha.NET Control Input
IDC20
Safety key
NSL25-02
Connector function
ILDA Out – connected to scanner drivers and laser module drivers
External ILDA in – front panel external ILDA in (used for other controllers)
Moncha.NET ILDA in – Moncha.NET ILDA out is connected to this connector
Moncha.NET Control Input – control connector for Moncha.NET main board
Safety key – when shorted, enables laser output (from Moncha.NET ILDA or External ILDA)
