Invotone MX12USB [8/16] Элементы управления

4. ЭЛЕМЕНТЫ УПРАВЛЕНИЯ

Кнопка включения/отключения фантомного питания

с индикатором (PHANTOM 48V) [21]

При включении в положение ON, на микрофонные входные разъёмы XLR,

подаётся фантомное питание +48 В для обеспечения работы конденсаторных

микрофонов. Никогда не подсоединяйте или отсоединяйте микрофон при

включенном фантомном питании. Если конденсаторные микрофоны не

используются, убедитесь что фантомное питание отключено. LED индикатор

загорается при включении фантомного питания.

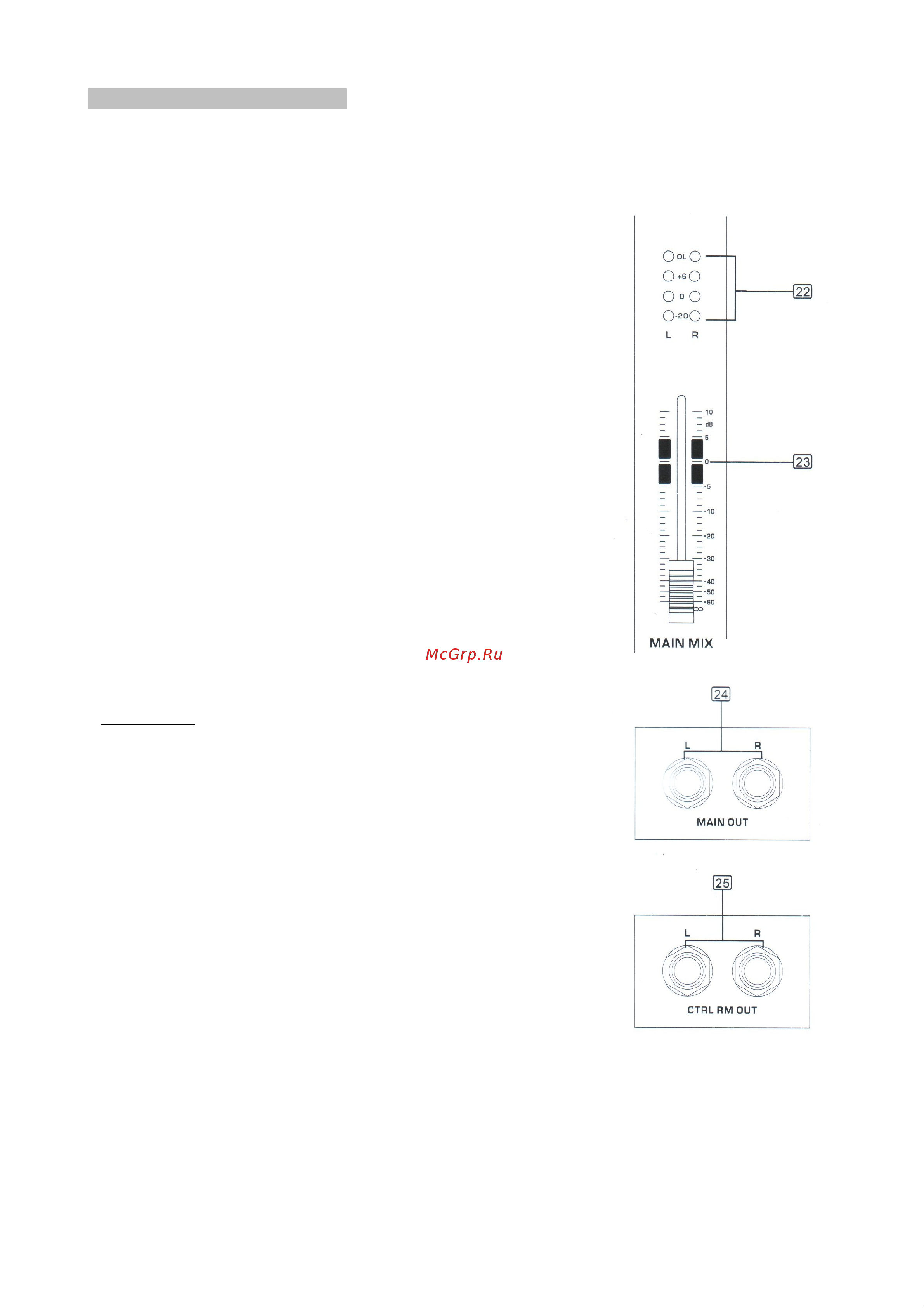

Индикаторы уровня выходного сигнала [22]

Этот двойной 4-х сегментный индикатор, отображает уровень выходного

сигнала в диапазоне от -20 дБ до +19 дБ (OVER LOAD). Отметка ''0''

соответствует уровню сигнала 0 dBu. Светодиоды OL сообщают о

превышении сигналом уровня +19 дБ. Для поддержания оптимального

уровня выходного сигнала, следите чтобы индикатор находился в

положениях от ''0'' до ''+6'' дБ. Если сигнал превышает уровень ''+6'' дБ,

возможны искажения. В то же время, если в процессе воспроизведения даже

не загораются светодиоды на отметке ''-20'' дБ, такой параметр выходного

сигнала как отношение «сигнал/шум» находится далеко не в лучшей форме.

Регулятор уровня сигнала (MAIN MIX) [23]

Этот регулятор позволяет установить уровень выходного сигнала на

разъемах Главного выхода (MAIN OUT), на разъемах Выхода для записи (TAPE

OUT) а так же на шине CTRL ROOM/PHONES. В моделях микшеров MX5 и

MX6/FX/USB используется регулятор роторного типа. В микшерах

MX12/FX/USB используется ползунковый регулятор (фейдер).

ПРИМЕЧАНИЕ: При подключении акустических систем к выходным гнездам,

пожалуйста, строго обращайте внимание на настройки уровня для

предотвращения повреждения динамиков. Вообще говоря, при

использовании микшера, этот регулятор, оптимально, должен быть

расположен между отметками «0» дБ и «+5» дБ для лучшего результата.

Выходные разъёмы (MAIN OUT L/R) [24]

Этот стереофонический выход Главной шины микширования, выполнен на

разъемах 1/4” TRS джек. Уровень выходного сигнала регулируется

регулятором MAIN MIX в диапазоне -∞ ~ +10 дБ. Выход предназначен для

коммутации микшерного пульта с основной системой звукоусиления.

Выходные разъёмы (CTRL RM OUT L/R) [25]

Этот стереофонический выход, выполненный на разъемах 1/4” TRS джек,

используется для подключения Контрольных (мониторных) акустических

систем, или дополнительного набора акустических систем. На микшерах

MX12/FX/USB вы можете прослушивать на данной выходной шине сигнал

вспомогательной шины AUX, нажав кнопку FX TO CTRL ROOM.
