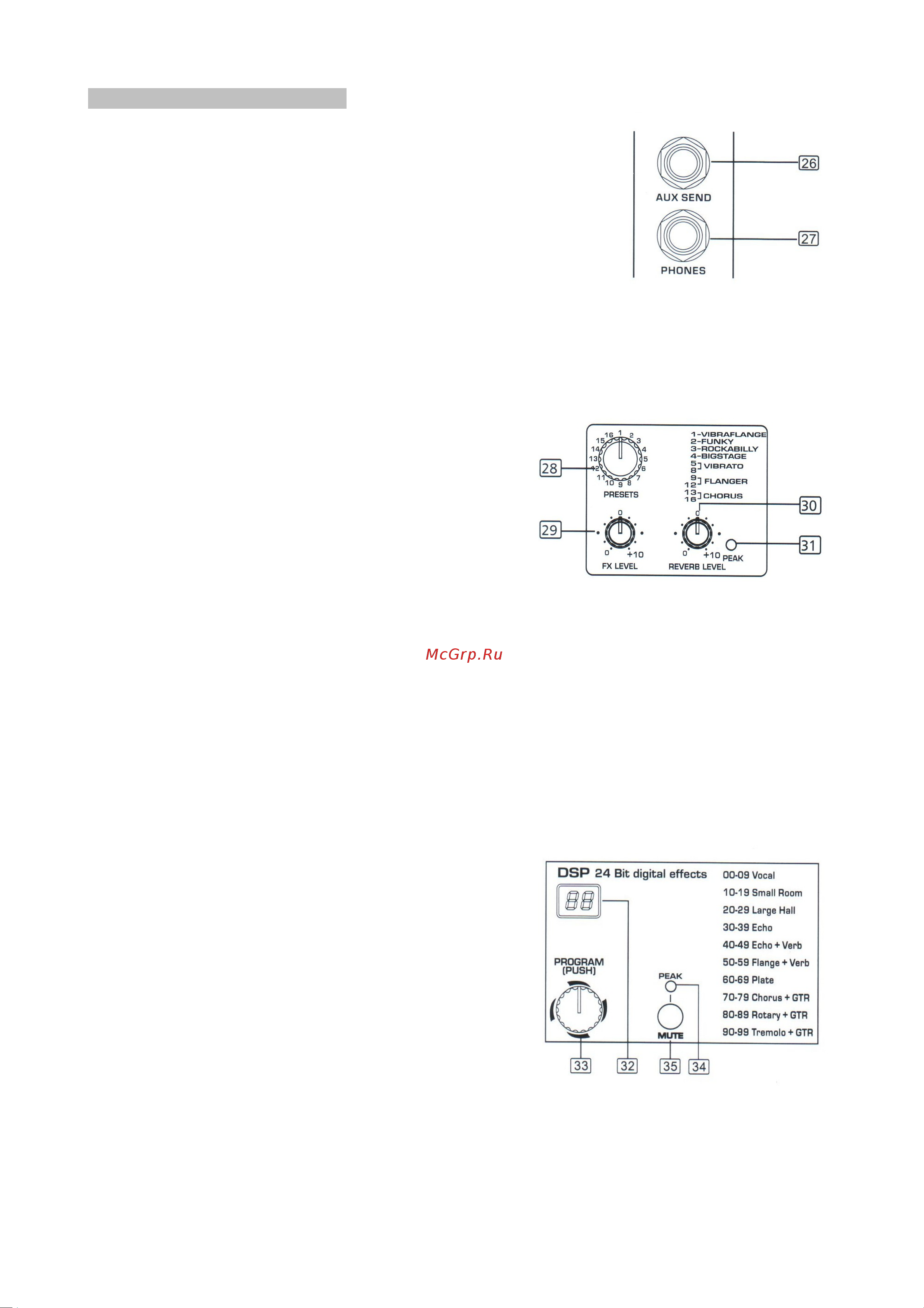

4. ЭЛЕМЕНТЫ УПРАВЛЕНИЯ
Выходной разъём шины отбора сигнала (AUX SEND) [26]
Этот выход, выполненный на разъеме 1/4” TRS джек, используется для
отбора сигнала с вспомогательной шины AUX на внешний процессор
эффектов. Отбор сигнала на шину AUX осуществляется после (POST)
регулятора уровня канала.
Разъем для подключения наушников (PHONES) [27]
Подключив к данному разъему пару наушников, вы можете прослушивать
сигнал шины микширования CTRL ROOM/PHONES. Уровень сигнала
устанавливается соответствующим регулятором.
Секция процессора эффектов микшерного пульта MX6FX [28-31]
Микшерный пульт MX6FX, содержит цифровой 24-bit процессор эффектов с широким динамическим
диапазоном. В отличие от других процессоров все заданные настройки доступны в последовательности с
помощью одного 16-ти позиционного энкодера.
• Энкодер выбора пресета (PRESETS) [28]
Этой ручкой переключаются программы (пресеты). Вы можете
выбрать наиболее подходящий к случаю эффект из 16-ти
возможных, среди которых вибрато, модуляции, хорусы,
фленжеры и т.д.
• Регулятор уровня сигнала (FX LEVEL) [29]
Этот регулятор используется для настройки общего уровня
обработанного сигнала, направляемого на главную шину
микширования. Диапазон регулировок от 0 до +10 дБ.
• Регулятор уровня реверберации (REVERB LEVEL) [30]
Этот регулятор используется для настройки уровня реверберации. Диапазон регулировок от 0 до +10 дБ.
Цифровой эффект реверберации является независимым от остальных пресетов процессора эффектов, таким
образом можно добавить реверберацию к любому из 16-ти заводских пресетов, или использовать только
реверберацию установив регулятор FX LEVEL в минимальное положение.
• Индикатор PEAK [31]
Светодиод PEAK загорается, если входной сигнал, поступающий на процессор эффектов, имеет слишком
большой уровень.
Секция процессора эффектов микшерного пульта MX12FX [32-35]
Микшерный пульт MX12FX, содержит мощный цифровой 24-bit процессор эффектов со 100 программами.
• Дисплей [32] На дисплее отображается номер
выбранного пресета.
• Энкодер выбора пресета (PROGRAM) [33]
Этой ручкой переключаются программы (пресеты). Вы можете
выбрать наиболее подходящий к случаю эффект из 100
возможных, среди которых несколько типов реверберации, моно
и стерео дилэи, модуляционные эффекты и комбинированные
программы. После того как Вы выбрали нужный эффект,
необходимо зафиксировать программу, нажав на энкодер.
• Индикатор PEAK [34]
Светодиод PEAK загорается, если входной сигнал, поступающий
на процессор эффектов, имеет слишком большой уровень.
Так же, он загорается в случае, когда процессор отключен кнопкой MUTE.
• Кнопка MUTE [23]
Эта кнопка используется для включения / отключения встроенного цифрового процессора эффектов.
9
