9
HPF
RECEIVER
DAC
LPF PHASE
NOR
INV
SPEAKER
WOOFER
EQUALIZER
LOW HIGH
MASTER
L
R
SATELLITE SPEAKER
CH1
INSTRUMENT
L/MONO
R
R
L
STEREO
DIGITAL
R
L
CH2
LINE
CH3
DIGITAL
PHONES
INPUT
INPUT
RL
OUT
POWER
AMP
POWER
AMP
BALANCED
INPUT

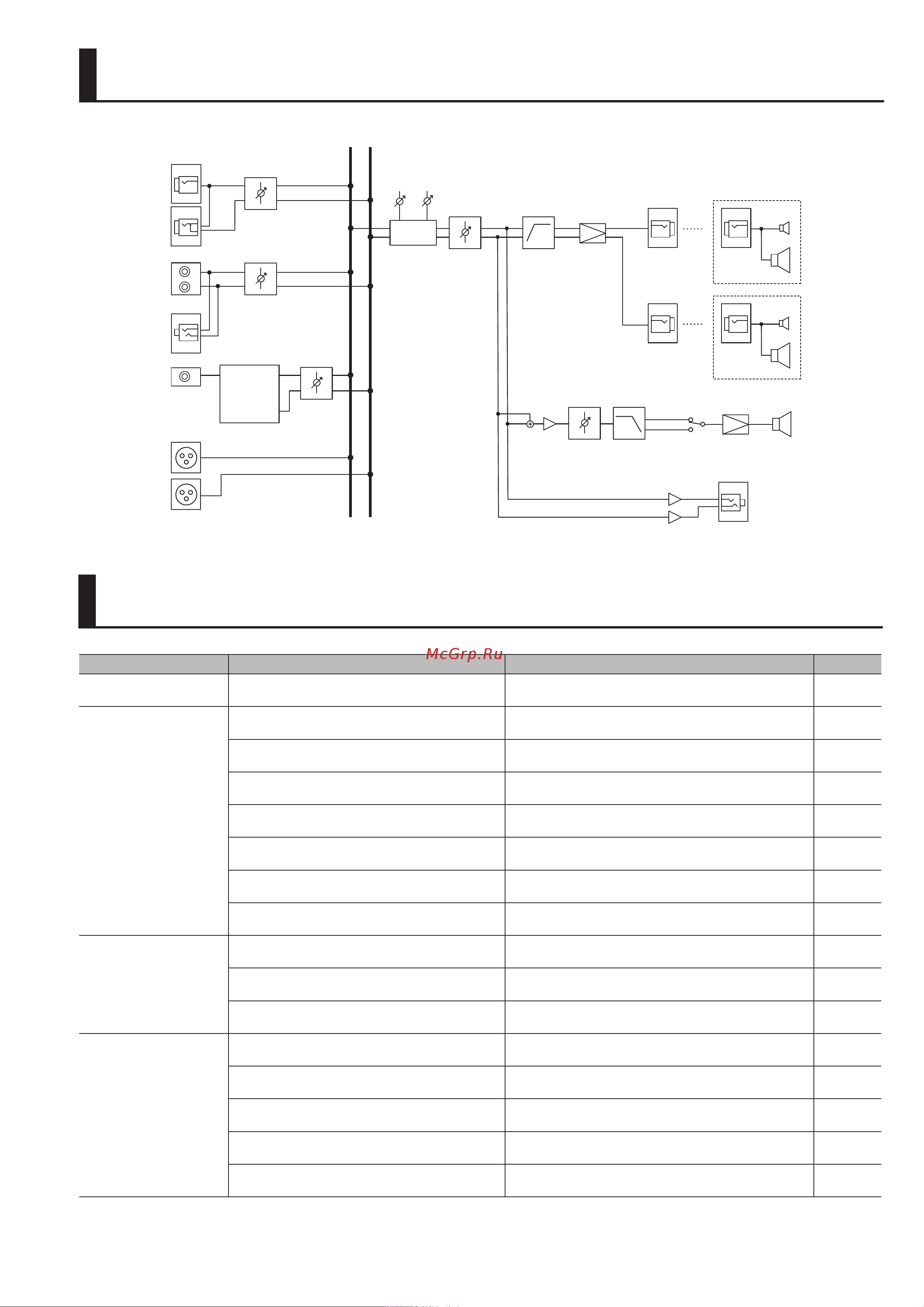

Блок-схема
Проблема Причина Действие Страница
Система не включается
Правильно ли кабель питания подключен к
электрической розетке?
Убедитесь, что кабель питания правильно подключен к
розетке электросети.
стр. 5
Нет звука
Правильно ли подключено внешнее оборудование?
Проверьте типы кабелей и разъемов и произведите
подключение правильно.
—
Все ли регуляторы установлены в правильные
положения?
Для увеличения громкости вращайте регулятор вправо. стр. 6
Возможно, сработала функция Auto O ?
Отключите питание системы и включите его снова; или же
отключите переключатель [AUTO OFF].
стр. 6
Возможно, сигнал снимается с входа CH 3?
Подключите коаксиальный кабель одним концом к разъему
CH 3, а другим – к цифровому выходу внешнего устройства.
стр. 5
Возможно, на вход CH 3 поступает цифровой звук
в формате 5.1 или другом несовместимом формате?
Используйте только стереофонический цирфовой звук. стр. 7
Возможно, подключены сателлиты от другого
производителя?
Используйте только сателлиты, входящие в комплект
поставки.
стр. 4
Возможно, используются кабели динамиков
неправильного типа?
Используйте только кабели динамиков из комплекта
поставки.
стр. 4
Звук искаженный
или с шумами
Возможно, регулятор громкости установлен в слишком
высокое положение?
Поверните регулятор влево для снижения громкости. стр. 6
Возможно, слишком высокий выходной уровень на
внешнем устройстве?
Снизьте выходной уровень на внешнем устройстве. —
Возможно, на вход CH 3 поступает цифровой звук
в формате 5.1 или другом несовместимом формате?
Используйте только стереофонический цирфовой звук. стр. 7
Недостаточная громкость
Все ли регуляторы установлены в правильные
положения?
Для увеличения громкости вращайте регулятор вправо. стр. 6
Возможно, слишком низкий выходной уровень на
внешнем устройстве?
Поднимите выходной уровень на внешнем устройстве. —
Возможно, подключены сателлиты от другого
производителя?
Используйте только сателлиты, входящие в комплект
поставки.
стр. 4
Возможно, используются кабели динамиков
неправильного типа?
Используйте только кабели динамиков из комплекта
поставки.
стр. 4
Возможно, используются коммутационные кабели со
встроенными резисторами?
При подключении к разъемам INPUT используйте только
кабели, не содержащие резисторов.
—
