Начало работы
Подробности запуска: Задняя панель
2-2
Использование Вашего SP4
1. Сначала включите ваш SP4, а затем подвиньте вверх слайдер MASTER VOLUME. По
умолчанию SP4 запускается в режиме Программ (Program mode). Нажмите одну из
кнопок функций Function слева от дисплея для переключения режимов.
2. Если вы слышите искажения в звучании, то уменьшите на вашем микшерном пульте
усиление или используйте кнопку pad (переключатель, который снижает уровень
входного аудио сигнала, обычно на 20 дБ), если такая имеется.
3. Используйте кнопки Previous (предыдущий) и Next (следующий), расположенные под
дисплеем, для просмотра списка Программ или специальные кнопки Bank (Банк), Group
Select (Выбор Группы), и Sound Select (Выбор Звука) и попробуйте поиграть несколькими
звуками SP4. Обратите внимание, что банк пользователя User Bank изначально пуст.
Подробности запуска:
Задняя панель

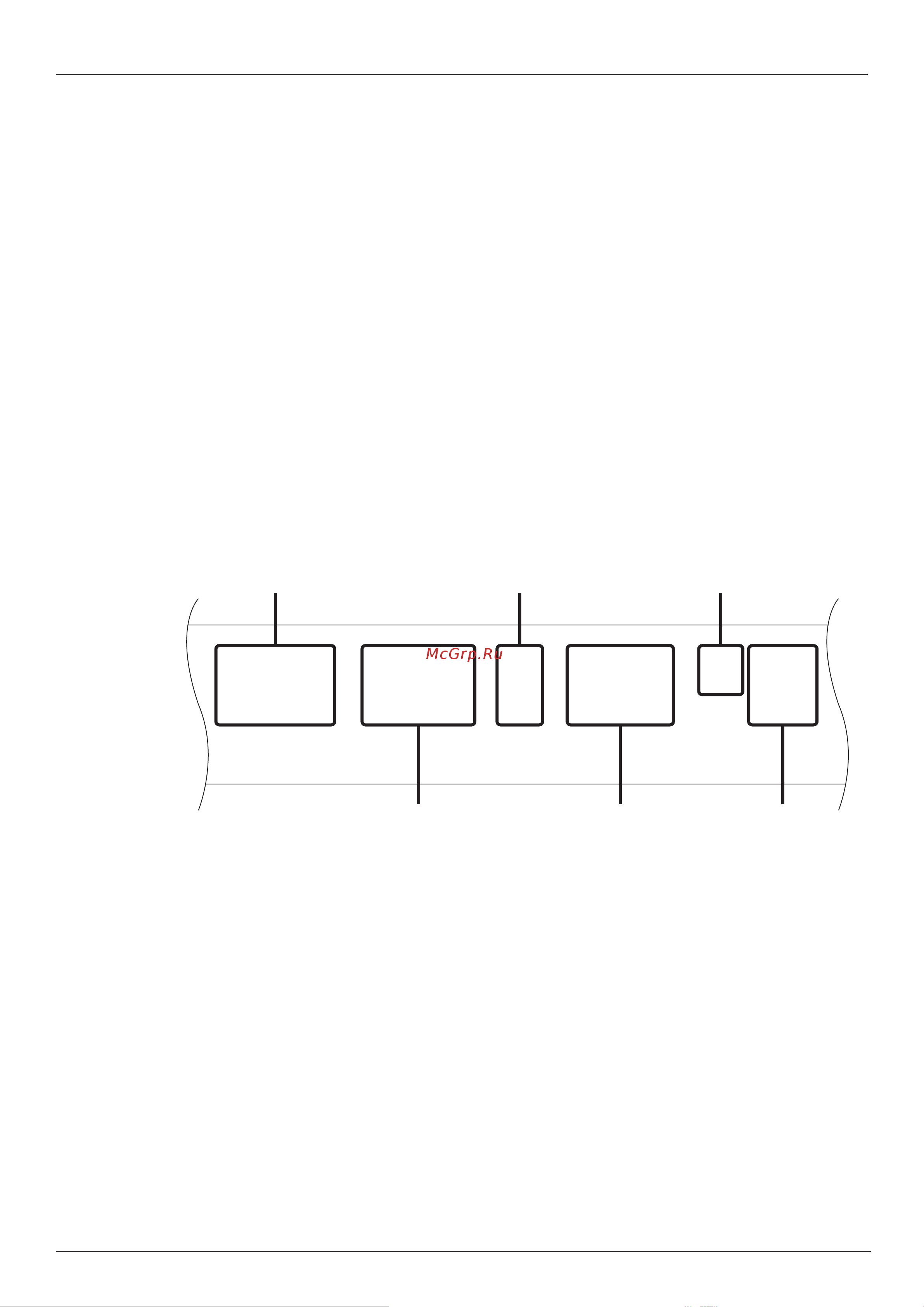

На рисунке ниже изображены все разъёмы, расположенные на задней панели SP4:
MIDI порты USB порты Гнездо питания
Гнёзда для подключения
педалей
Гнёзда аудио выходов Гнездо для
подключения наушников
MIDI порты (вход и выход)
Используйте MIDI порты для взаимодействия с другими звуковыми модулями и
контроллерами, совместимыми с MIDI. Порт OUT (выход) служит для передачи MIDI
сообщений, а порт IN (вход) для приёма.
Гнёзда для подключения педалей
Используйте эти гнёзда для подключения педалей к SP4.
Гнездо
Sustain
(FOOT SW)
Используйте это гнездо для подключения педальных переключателей. Педальный
переключатель это физический контроллер, который обычно используется для управления
параметрами, у которых есть два состояния или положения (вкл/ выкл), такими как
сустейн и заглушение зон. Обратите внимание, что такую педаль можно использовать и для
управления непрерывными параметрами.
