Sennheiser EM 2050 [12/37] Присоединение штыревых антенн к задней стороне

Ввод приемника в работу

Присоединение штыревых антенн к задней стороне

왘

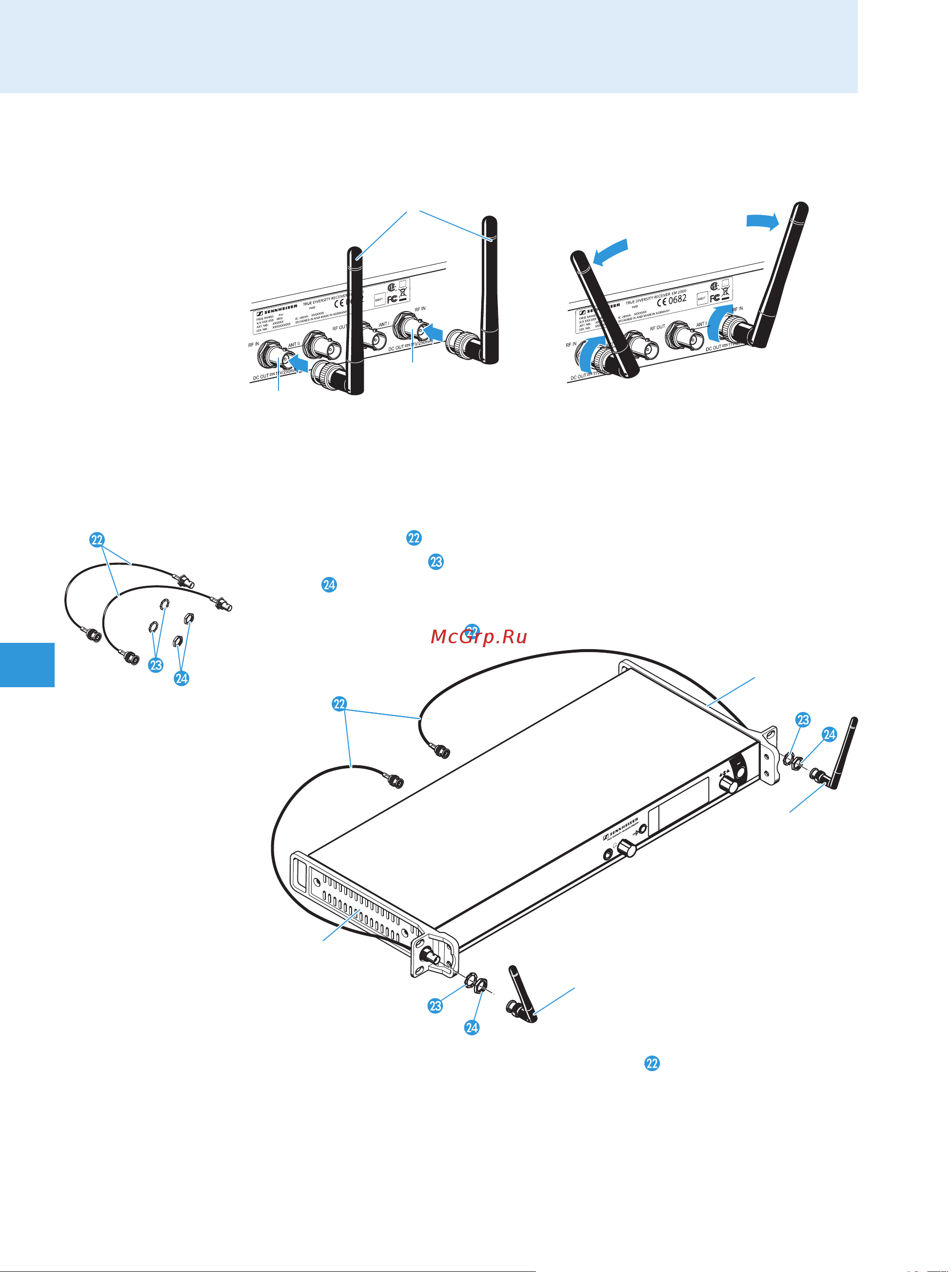

Присоедините штыревые антенны ! (см. рис.).

왘 Направьте штыревые антенны V-образно.

Монтаж антен на лицевой панели

Для того, чтобы при монтаже в стойке вывести антенные разъемы с лицевой

стороны из стойки, Вам требуется комплект для установки антенн на лицевой

панели AM 2 (дополнительный аксессуар), состоящий из следующих деталей:

•2 BNC-удлинителя с ввинчиваемым BNC-гнездом и штекером BNC,

•4 подкладные шайбы ,

•2 гайки .

왘 Отвинтите монтажные кронштейны  от стойки.

왘 Введите BNC-удлинители через отверстия в монтажные уголки .

왘 Соедините оба штекера BNC BNC-удлинителей с гнездами BNC  и 

приемника.

왘 Вставьте приемник в 19” стойку.

왘 Привинтите монтажные кронштейны  к стойке.






