Общий вид
6
Общий вид

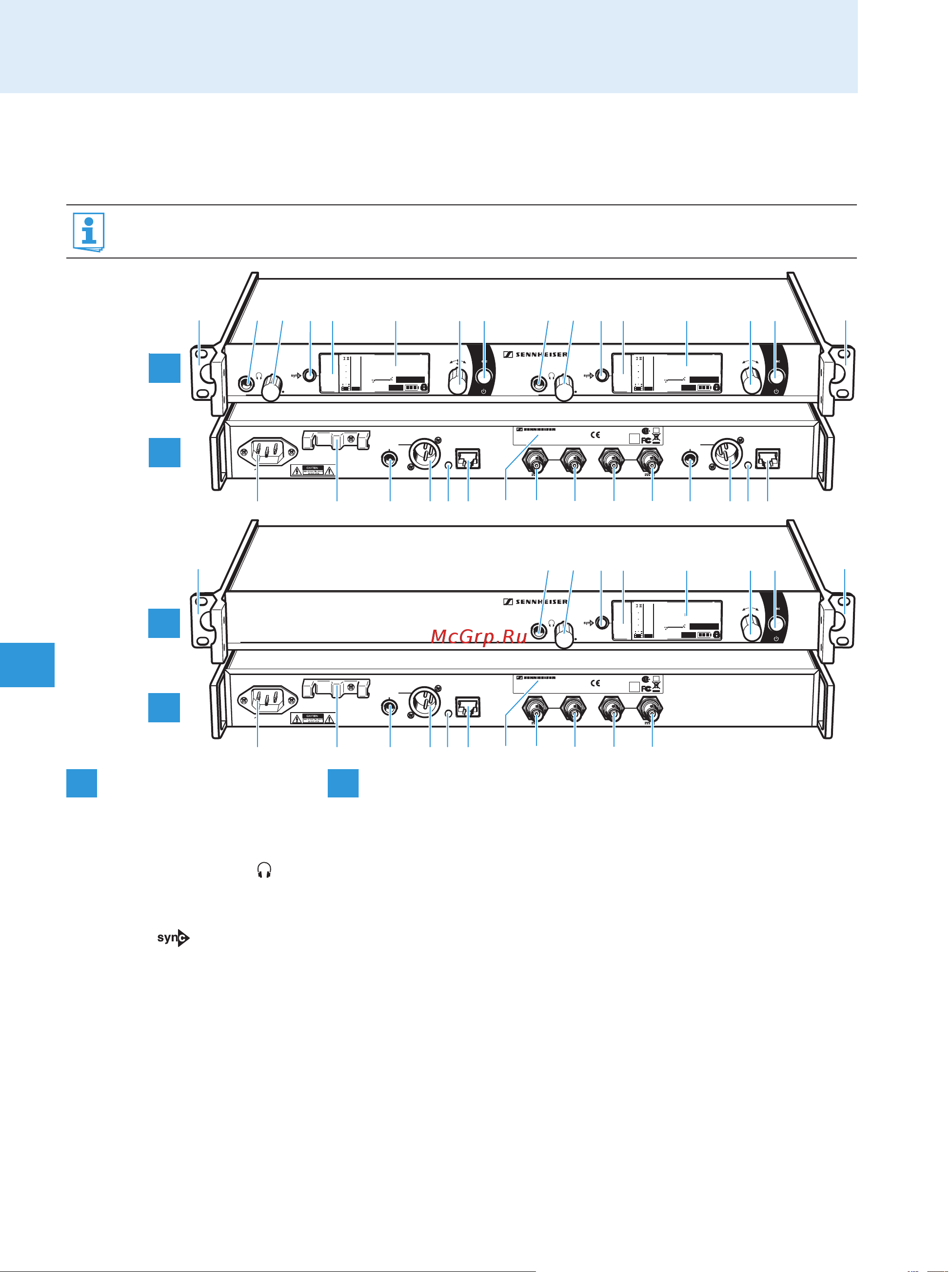

Общий вид приемника EM 2000/EM 2050
Сдвоенный приемник EM 2050 имеет такие же органы управления, что и приемник EM 2000.
Все данные в этой инструкции относятся к обоим приемникам.
Органы управления на
лицевой стороне
Органы управления на
задней стороне
Монтажный кронштейн
Гнездо для наушников
с диаметром 6,3 мм ()
Регулятор громкости звука
в наушниках
Кнопка , с подсветкой
Инфракрасный интерфейс
Дисплей, с оранжевой
подсветкой
Колесико
Кнопка
STANDBY, с рабочим
индикатором (красная
подсветка), функция ESC
(«Прервать») в меню
управления
Гнездо подключения к сети
Зажим для разгрузки от
натяжения сетевого кабеля
Гнездо диаметром 6,3 мм для
аудио-выхода, трансфор-
маторно-симметричное
(TRANS BAL AF OUT)
XLR-3-гнездо для аудио-выхода,
трансформаторно-симмет-
ричное (TRANS BAL AF OUT)
Светодиод (желтый) сигнали-
зации сетевой активности
Гнездо подключения
ЛВС
(Ethernet RJ 45)
Заводская табличка
Гнездо BNC, антенный вход II
(ANT II RF IN) с вольтодо-
бавкой, не отключаемое,
устойчивое к коротким
замыканиям
Гнездо BNC, антенный вход II
(ANT II RF OUT)
Гнездо BNC, антенный вход I
(ANT I RF OUT)
Гнездо BNC, антенный вход I
(ANT I RF IN) с вольтодо-
бавкой, не отключаемое,
устойчивое к коротким
замыканиям
A
B
50/60Hz 0.25A +18dBu MAX ETHERNET RJ-45
RF IN RF INRF OUT
ANT II ANT I
B A
TRANS-BAL
AF OUT B
+18dBu MAX ETHERNET RJ-45
TRANS-BAL
AF OUT A
100 - 240V
DC OUT 11V/250mA DC OUT 11V/250mA
543.200
**2000** **2000**
B.Ch: 20.64
PEAK
MUTE
EQ:
+ 12dB
P
-10
040
30
20
10
-20
-30
-40
AF
RF
MHz
543.200
B.Ch: 20.64
PEAK
MUTE
EQ:
+ 12dB
P
-10
040
30
20
10
-20
-30
-40
AF
RF
MHz
True Diversity Receiver EM 2050
SKM2000 SKM2000
50/60Hz 0.25A +18dBu MAX ETHERNET RJ-45
RF IN RF INRF OUT
ANT II ANT I
B
TRANS-BAL
AF OUT B
100 - 240V
DC OUT 11V/250mA DC OUT 11V/250mA
DESIGNED IN AND MADE IN GERMANY
IC: 2099A- XXXXXXXART. NO.: XXXXXX
TRUE DIVERSITY RECEIVER
FMO
EM 2000
SER. NO.: XXXXXXXXXX
CUS
R
FREQ. RANGE-Xw:
0682
X/X XXX-XXX MHz
GOST
DESIGNED IN AND MADE IN GERMANY
IC: 2099A- XXXXXXX
ART. NO.: XXXXXX
TRUE DIVERSITY RECEIVER
FMO
EM 2000
SER. NO.: XXXXXXXXXX
CUS
R
FREQ. RANGE-Xw:
0682
X/X XXX-XXX MHz
GOST
543.200
B.Ch: 20.64
PEAK
MUTE
EQ:
+ 12dB
P
-10
0
40
30
20
10
-20
-30
-40
AF
RF
MHz
True Diversity Receiver EM 2000
**2000**
SKM2000
A
B
EM 2050
EM 2000
A B
EM2000_529666_0409_Sp8.book Seite 6 Montag, 2. März 2009 2:09 14
