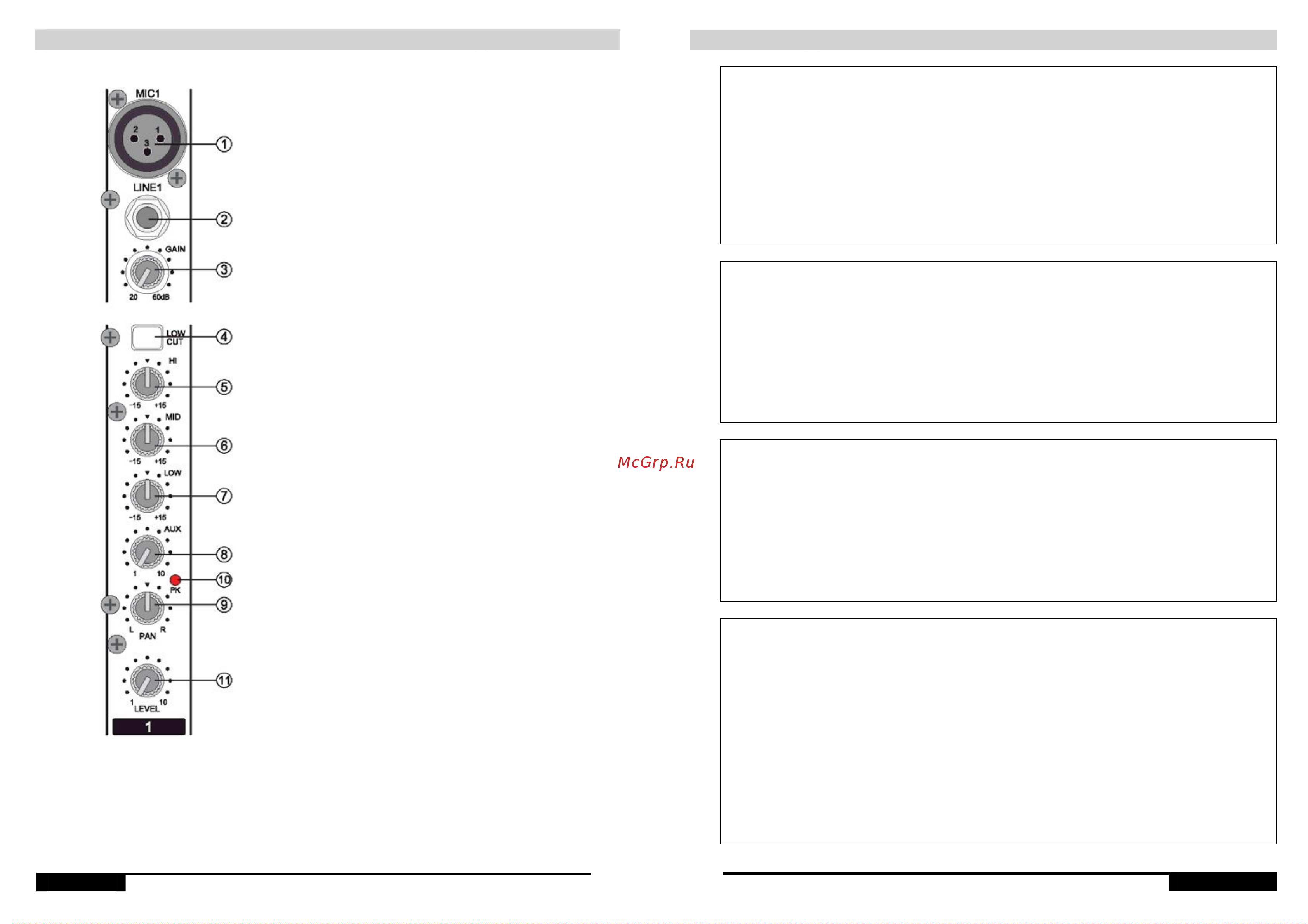

ПАНЕЛЬ
УПРАВЛЕНИЯ
Секция
монофонического
канала
1. MIC
Разъём XLR для
подключения
микрофона. Входной
уровень -60~-
20дБ. На
разъём
может
подаваться
фантомное
питание +48В
для
конденсаторного
микрофона.
2.
LINE
Симметричный ј” джек
для
подключения
источника
линейного
сигнала.
3.
GAIN
Используйте
регулятор
для
настройки
оптимального
уровня
входного
сигнала.
Для
наилучшего
отношения
С/Ш и
увеличения
динамического
диапазона
рекомендуется
устанавливать
уровень
так, чтобы
индикатор
пика (10)
загорался
время
от
времени.
4.
LOW CUT
При
нажатии
этой
кнопки
во
вход
канала
включается
обрезной
НЧ
фильтр.
5.
HI
Регулятор
контролирует
ВЧ
эквалайзер.
6.
MID
Этот
регулятор
контролирует
СЧ
полосу.
7.
LOW
Регулятор
контролирует
НЧ
эквалайзер.
8.
AUX
Регулятор
определяет
уровень
сигнала,
посылаемого в шину AUX. Сигнал
берётся
до
фейдера
канала, поэтому
не
зависит
от
его
положения.
9.
PAN
Регулятор
используется
для
распределения
уровня
сигнала
канала
по
шинам L/R. При
среднем
положении
регулятора
на
шины
подаётся
одинаковый
сигнал.
10.
PK
Красный
светодиодный
индикатор
загорается
при
появлении
сигнала
со
слишком
высоким
уровнем. Уровень
сигнала
замеряется
перед
фэйдером
канала. Индикатор
загорается
за 3 дБ
до
срыва
сигнала (клипа) и предупреждает
о возможной
перегрузке.
11.
Фейдер
уровня
сигнала
канала
Определяет
уровень
сигнала
канала в
главном
миксе. Установите на
минимум,
если
канал
не
используется.
Страница 4
ХАРАКТЕРИСТИКИ
Входы
Кол. Режимы
Разъём
Сопр. Уровень
Микрофон 2 Симметричные XLR 2 кОм -60дБ
Mono
LINE IN
2 Симметричные
3-
полюсный
TRS
47 кОм -45дБ
Stereo
LINE IN
2 Несимметричный 2 TRS 10 кОм -10дБ
Stereo
PLAY IN
1 Несимметричный 2 RCA 10 кОм -10дБ
Stereo
AUX RET
1 Несимметричный 2 TRS 10 кОм -10дБ
Выходы
Кол. Режимы
Разъём
Сопр. Уровень
Stereo MAIN
OUT
1 Несимметричный 2 TRS 75 Ом +4дБ
CTRL RM 1 Несимметричный 2 TRS 75 Ом +4дБ
AUX SEND 1 Несимметричный TRS 75 Ом +4дБ
Stereo REC
OUT
1 Несимметричный 2 RCA 1 кОм -10дБ
HEADPHONE 1 Несимметричный
3-
полюсный
TRS
75 Ом
3мВт @36
Ом
Макс.
чувствительность
Путь
сигнала
Условия
72дБ MIC IN---MAIN L/R, AUX SEND @620 Ом
нагрузки
78дБ MIC IN---CTRL RM OUT L/R @620 Ом
нагрузки
62дБ MIC IN---REC OUT @10 кОм
нагрузки
55дБ MONO LINE IN--- MAIN OUT L/R @620 Ом
нагрузки
22дБ ST. LINE IN--- MAIN OUT L/R @620 Ом
нагрузки
22дБ AUX RET--- MAIN OUT L/R @620 Ом
нагрузки
19дБ 2TK RET--- MAIN OUT L/R @620 Ом
нагрузки
19дБ 2TK RET--- CTRL RM OUT L/R @620 Ом
нагрузки
Эквалайзер
канала HI 12кГц MID 2,5кГц LOW 80Гц
макс
регулировка +/-15дБ
Обрезной
НЧ
фильтр 80 Гц 18дБ/октава
Нелинейные
искажения <0.1% @+14дБ 20~20000 Гц 620 Ом
нагрузки
Диапазон
частот +1/-2дБ @+4дБ 20~20000 Гц 620 Ом
нагрузки
Макс
выходной
уровень +20дБ @0,5 THD 1 кГц 620 Ом
нагрузки
Взвешенный
шум
входов
предусилителя
микрофона
-124дБ @150 Ом
на
максимальной
чувствительности
Питание 230В переменного тока 50Гц
Потребляемая
мощность
5 Вт
Масса ( с адаптером
питания)
1,8 кг
Габариты (мм) 176х38х212 (ШхВхГ)
Страница 9
