EUROSOUND Compact-802 [5/6] Пример использования
![EUROSOUND Compact-802 [5/6] Пример использования](/views2/2009262/page5/bg5.png)

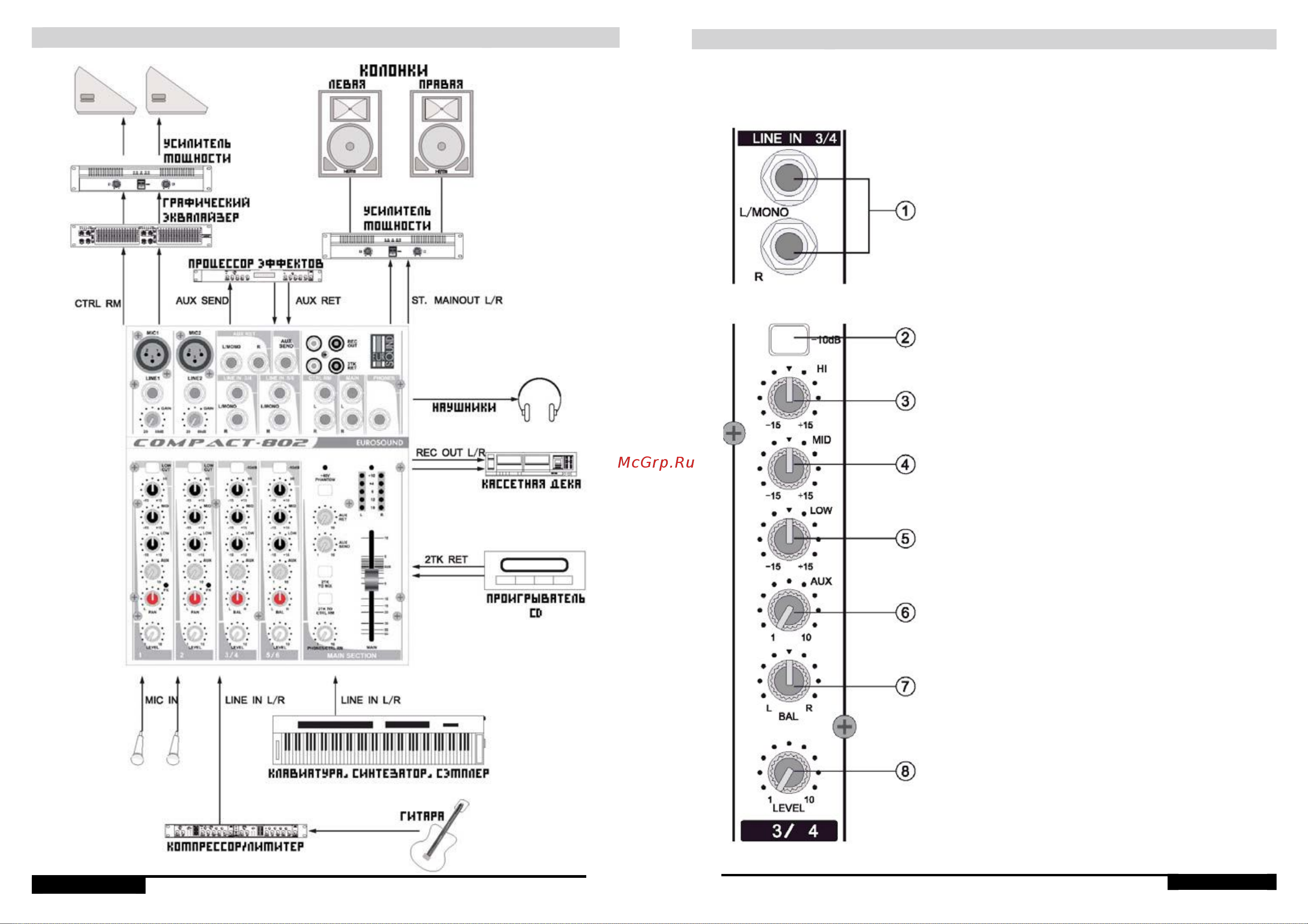

ПРИМЕР
ИСПОЛЬЗОВАНИЯ
Страница 8
ПАНЕЛЬ
УПРАВЛЕНИЯ
Секция
стереофонического
канала
1.
L/MONO R
2 несимметричных
двухполюсных
джека
для
подключения
источника
линейного
сигнала
с
уровнем -10дБ. Если
источник
монофонический,
используйте
левый (L) разъём.
2.
Аттенюатор -10дБ
Кнопка
используется
для
адаптации
уровня
сигнала
разных
источников. При
нажатии
кнопки
уровень
сигнала
на
входе
уменьшается
на 10 дБ.
3.
HI
Используйте
регулятор
для
усиления
или
ослабления
высоких
частот.
4.
MID
Используйте
регулятор
для
усиления
или
ослабления
средних
частот.
5.
LOW
Используйте
регулятор
для
усиления
или
ослабления
низких
частот.
6.
AUX
Используйте
регулятор
для
определения
уровня
сигнала
каждого
канала, посылаемого
на
шину
AUX. Сигнал
берётся
до
фейдера
канала,
поэтому
не
зависит
от
его
положения.
7.
BAL
Регулятор
определяет
относительный
уровень
стерео
сигнала
левого и правого
каналов.
8.
LEVEL
Используйте
регулятор
для
установки
уровня
сигнала, подаваемого
со
входного
на
выходной
канал. Поверните
до
упора
влево, если
канал
свободен.
Страница 5
