EUROSOUND Compact-802 [6/6] Входы
![EUROSOUND Compact-802 [6/6] Входы](/views2/2009262/page6/bg6.png)

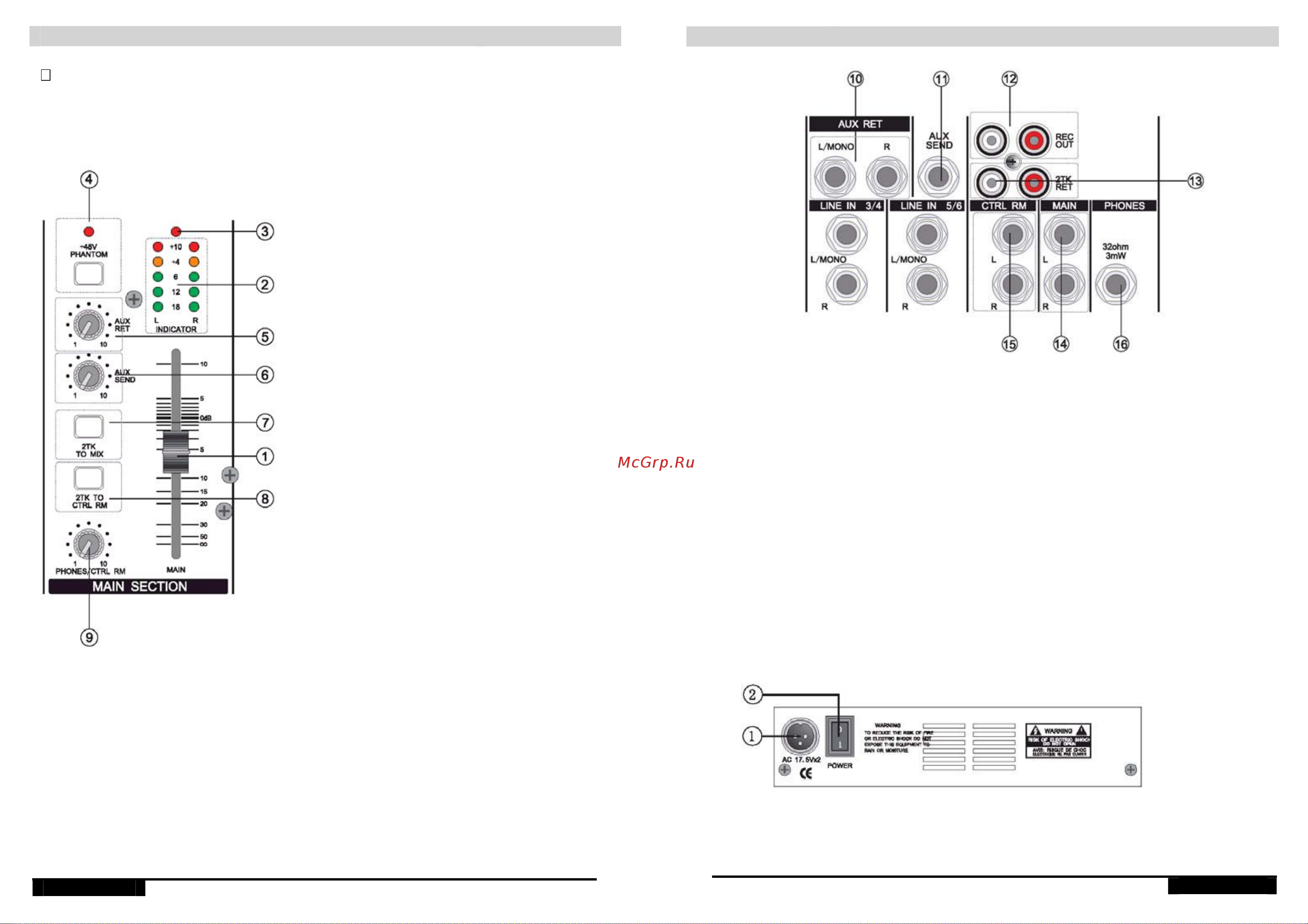

ПРИМЕР
ИСПОЛЬЗОВАНИЯ
Секция
мастер
управления
1.
MAIN
Этот
ползунок
используется
для
установки
окончательного
уровня
сигнала, посылаемого
на
разъёмы
главного
выхода.
2.
Индикатор
уровня
главного
выхода
Показыввает
уровень
сигнала
стерео
выходов ( левого и правого) или
входа
PLAY.
3.
Индикатор
питания
Отображает
статус
работы
источника
питания.
4.
Кнопка
и индикатор
фантомного
питания +48В
Кнопка
служит
для
включения
и
выключения
фантомного
питания +48В.
Питание
подаётся
на
микрофонные
входы
каждого
канала.
Примечание: перед
нажатием
кнопки
сдвиньте
вниз
все
фейдеры
каналов.
После
включения
функции
не
подключайте
и не
отключайте
микрофоны. Не
включайте
функцию, если
используется
динамический
микрофон.
5.
AUX RET
Используйте
регулятор
для
установки
уровня
сигнала, посылаемого с возврата
AUX в шину
главного
стерео
микса.
6.
AUX SEND
Используйте
регулятор
для
установки
уровня
сигнала, посылаемого на
разъём
AUX SEND.
7.
2TK TO MIX
Нажмите
кнопку, чтобы
послать
сигнал
со
входов 2TK RET в шину
главного
стерео
микса.
8.
2TK TO CTRL RM
Нажмите, чтобы
послать
сигналы PLAY
на
мониторы и наушники. Отожмите, и на
мониторы и наушники
пойдёт
сигнал с
главного
выхода
9.
PHONES/CTRL RM
Регулятор
изменяет
уровень
сигнала
мониторов и наушников.
Страница 6
ПАНЕЛЬ
УПРАВЛЕНИЯ
10.
AUX RET L/MONO & R
Эти
разъёмы
под
несимметричные
двухполюсные
джеки
предназначены
для
подключения
вспомогательного (AUX) источника стерео
сигнала с уровнем -10дБ.
Если
источник
монофонический, используйте
левый
разъём (L/MONO).
11.
AUX SEND
Этот
разъём
служит
для
вывода
сигнала AUX.
12.
REC OUT
Эти
разъёмы RCA выводят
стерео
сигнал
на
записывающее
устройство.
13.
2TK RET
Эти
разъёмы RCA служат
для
подачи
стерео
сигнала с внешнего
проигрывателя
на
микшер.
14.
MAIN (L, R)
Эти
разъёмы
служат
для
вывода
мастер
сигнала
левого и правого
каналов
микшера
на
внешнее
устройство (например, усилитель).
15.
CTRL RM
Эти
разъёмы
служит
для
вывода
стерео
сигнала
главного
выхода
или
кассетной
деки
на
мониторы.
16.
PHONES
Этот
разъём
служит
для
вывода
сигнала
главного
выхода
или
кассетной
деки
на
наушники.
Задняя
панель
1.
Разъём
питания
переменного
тока
Используется
для
подключения
внешнего
адаптера. Перед
подключением
убедитесь,
что
адаптер
отключён
от
сети.
2.
Переключатель
питания.
Страница 7
