6 ULTRATONE K3000FX/K1800FX/K900FX/K450FX Руководство пользователя
(14) Для включения или выключения ULTRATONE пользуйтесь
переключателем POWER. Перед подключением устройства к сети
проверьте, выключен ли переключатель POWER.
Для выключения устройства из сети, вытащите основной шнур из
розетки. Установите аппарат рядом с легкодоступной розеткой.
◊ Пожалуйста, обратите внимание: Выключение устройства не
означает, что он полностью отключен от электрической сети.
Если вы не пользуетесь прибором на протяжении длительного
периода времени, пожалуйста, вытащите его шнур из розетки.
(15) ПОДКЛЮЧЕНИЕ К СЕТИ. Для подключения устройства к сети всуньте
его шнур в розетку.
(16) ДЕРЖАТЕЛЬ ПРЕДОХРАНИТЕЛЯ/СЕЛЕКТОР НАПРЯЖЕНИЯ.
Передподключением устройства к сети, проверьте, соответствуютли
его параметры напряжения вашей сети. Перегоревший предохранитель
следует заменить предохранителем такого же вида и мощности.
Нанекоторых приборах держатель предохранителя может находиться
в одном из двух режимов, т.е. 230 V и 120 V. Дляиспользования
прибора за пределами Европы при напряжении 120V,
необходимпредохранитель более высокой мощности.
(17) Переключатель GROUND LIFT (в нажатом режиме)
отключаетзаземление на выходном устройстве LINE OUT
для устранения помех, исходящих от контура заземления
(толькодляK3000FX и K1800FX).
(18) Для подключения аудио сигнала вашего устройства ULTRATONE к
микшеру, пользуйтесь симметричными разъемами LINE OUT XLR
(только для K3000FX и K1800FX). Сигнал LINE OUT – пост-EQ.
(19) Это выходные устройства LINE OUT на ¼" TS разъемах
(K900FXиK450FX: один ¼" TS разъем).
◊ Разъемы XLR и 1/4" TS LINE OUT можно эксплуатировать
одновременно.
(20) Для стерео работы ULTRATONE предоставляет устройство STEREO LINK.
Вы можете подключить ваш ULTRATONE к разъему LINK IN другого
усилителя клавиатуры, функционирующего в качестве ведомого
устройства для воспроизведения настоящего стереозвука. Если же
ULTRATONE работает в режиме ведомого устройства, подключите
LINKOUT главного усилителя к разъему IN ULTRATONE (только для
K3000FX и K1800FX).
(21) Разъем SUB OUT обеспечивает подключение линейного уровня моно
сигнала низкочастотного дополнительного динамика к мощному
усилителю или к работающему басовому громкоговорителю.
(22) Для активации/дезактивации звуковых эффектов процессора,
подключите ножной переключатель к разъему FOOT SW.
(23) Для подключения CD плейера, магнитофонной приставки, CD или
MD проигрывателя, пользуйтесь разъемами (K900FX и K450FX:
AUXIN). Таким образом, вы можете подыгрывать, руководствуясь CD
программами, обучающими музыке и игре на клавиатуре.
(24) Это входные устройства LINE для каналов 1 - 4 на ¼" TS разъемах.
Длявходных моно сигналов пользуйтесь разъемом L (MONO).
(25) Канал 1 оборудован дополнительным входным устройством XLR MIC.
Благодаря фантомной мощности +15 V вы можете пользоваться
даже конденсаторным микрофоном. Разъемы XLR и ¼" TS можно
эксплуатировать одновременно. В этом случае регулятор LEVEL канала
1 настраивает уровень сигнала LINE и MIC.
(1) (3) (5) (6) (7) (9)
(2) (4) (8) (14)(12)(10)
(11) (13)

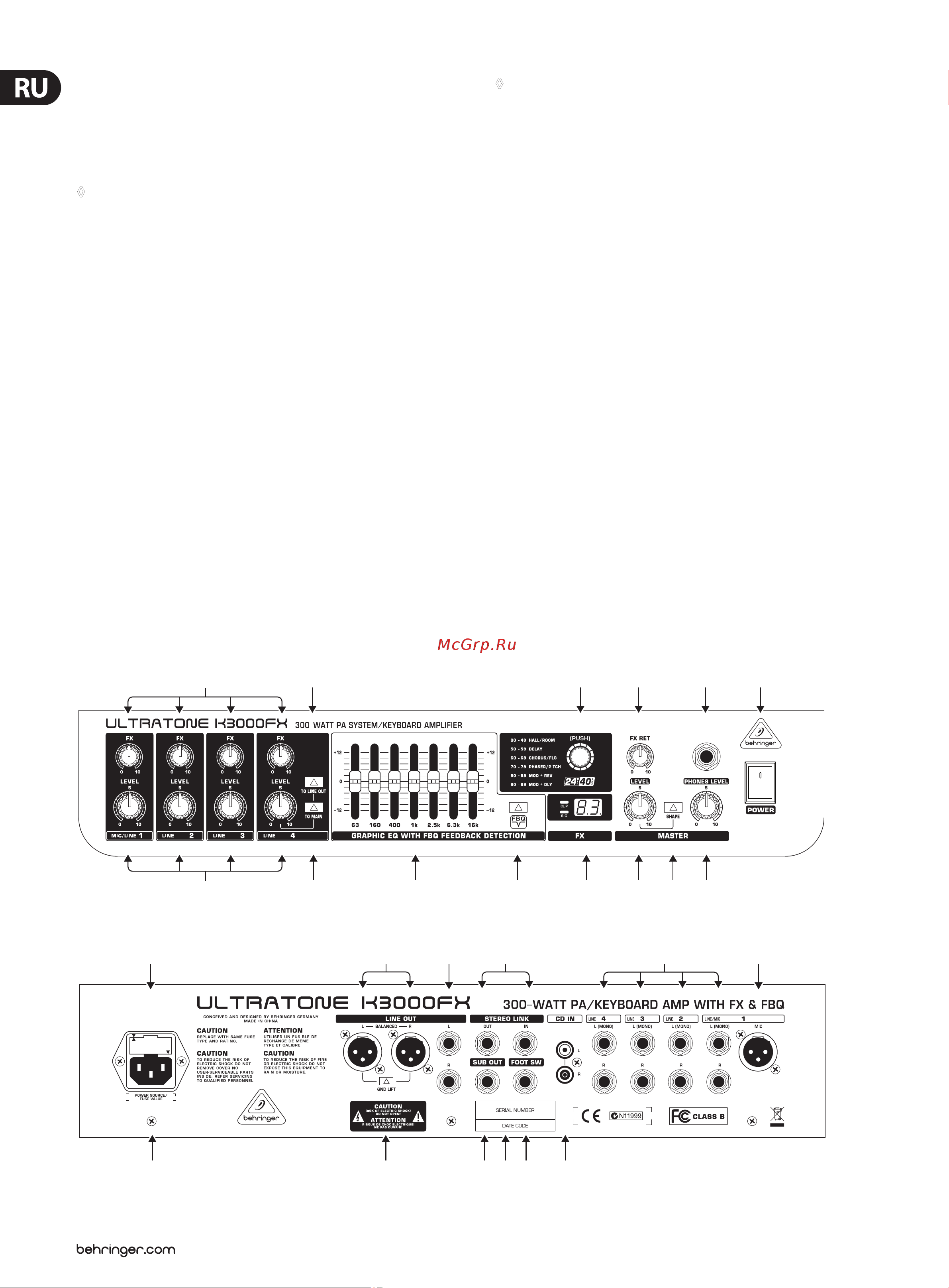

Рис. 2.1: Элементы управления передней панели (K3000FX и K1800FX)
(15)
(25)(24)(19) (20)(18)(16)
(23)(22)(26)(17) (21)
Рис. 2.2: Элементы управления задней панели (K3000FX и K1800FX)
