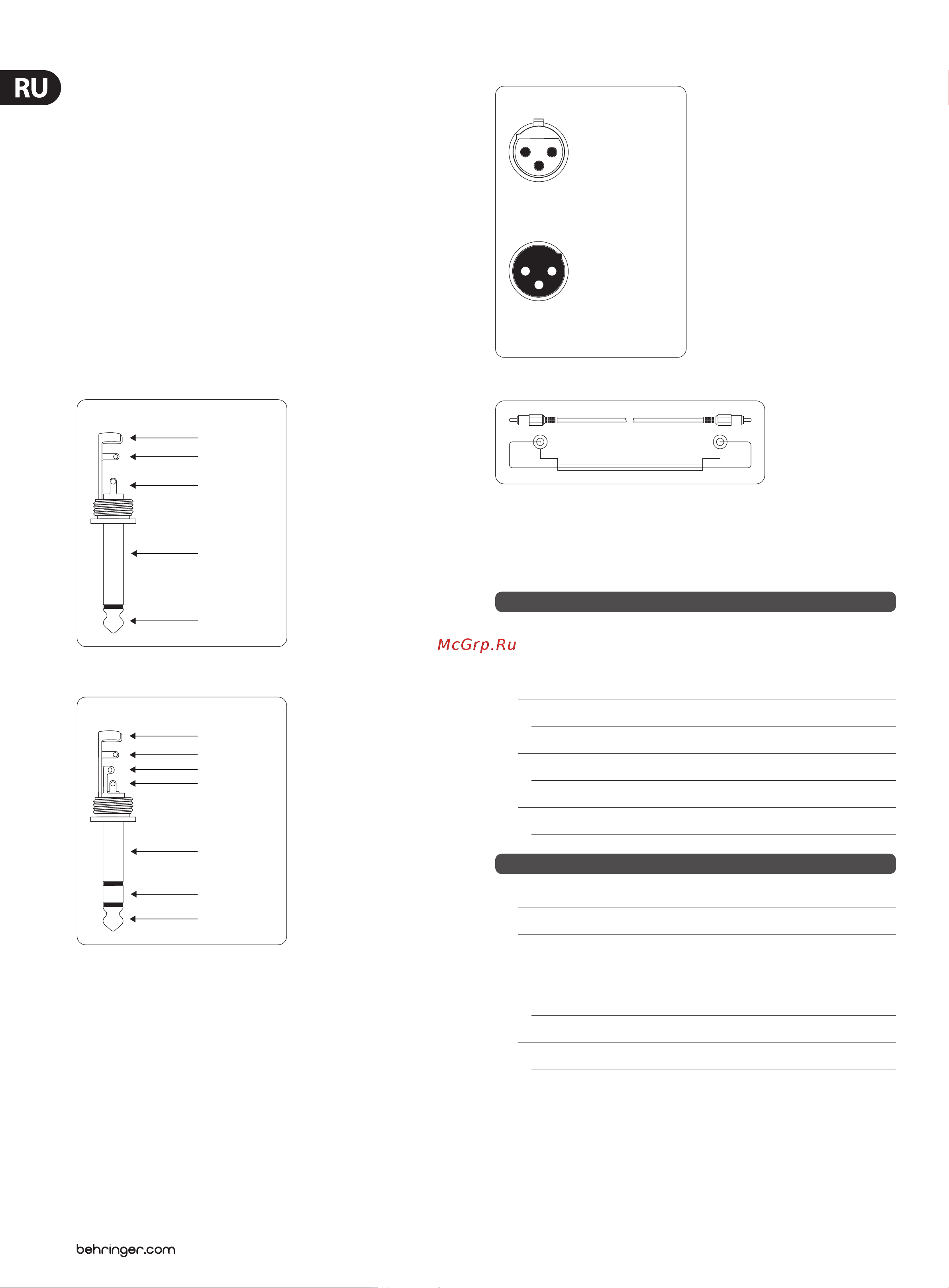

8 ULTRATONE K3000FX/K1800FX/K900FX/K450FX Руководство пользователя
На Рис. 3.1 показано, как подключить к прибору ULTRATONE клавиатуру,
ритм-компьютер и микрофон. Для воспроизведения звука к входному
устройству AUX IN подключен CD плейер. Внутренние звуковые эффекты
процессора можно активировать/дезактивировать при помощи
ножногопереключателя.
На Рис. 3.2 указаны рекомендуемые параметры установки для усиления
звука вашего устройства ULTRATONE, используя системы усиления звука
любых размеров. Таким образом, вы можете пользоваться усилителем для
игры вживую или на репетициях вашей группы.
4. Подключение Аудио
На устройстве ULTRATONE имеются ¼" входные и выходные разъемы,
а также дополнительные симметричные XLR разъемы для входного
устройства канала 1 и выходных устройств Line Out (K3000FX и K1800FX).
Более подробно смотри в главе 5, “Технические Характеристики”.
strain relief clamp
sleeve
tip
sleeve
(ground/shield)
Unbalanced ¼" TS connector
tip
(signal)
Рис. 4.1: ¼" TS разъем
strain relief clamp
sleeve
ring
tip
sleeve
ground/shield
¼" TRS headphones connector
ring
right signal
tip
left signal
Рис. 4.2: ¼" TRS разъем
output
For unbalanced use, pin 1 and pin 3
have to be bridged
1 = ground/shield
2 = hot (+ve)
3 = cold (-ve)
input
12
3
1
2
3
Balanced use with XLR connectors
Рис. 4.3: XLR разъемы
shield
sleevesleeve
tip tip
Рис. 4.4: RCA кабель (для подключения CD IN/AUX IN)
5. Технические Характеристики
Вход Звукового Сигнала
Line In 1 - 4 ¼" TS разъем
Входное сопротивление приблиз. 30 kΩ симметричный
Stereo Link In ¼" TS разъем
Входное сопротивление приблиз. 20 kΩ несимметричный
CD In/Aux In RCA разъем
Входное сопротивление приблиз. 20 kΩ несимметричный
Mic In 1 XLR разъем
Входное сопротивление приблиз. 2 kΩ симметричный
Выход Звукового Сигнала
Разъем для наушников ¼" TRS разъем
Line Out ¼" TS и XLR разъем
Выходное ¼" TS разъем:
сопротивление приблиз.150 Ωнесимметричный
XLR разъем:
приблиз. 300 Ω симметричный
Stereo Link Out ¼" TS разъем
Выходное сопротивление приблиз. 150 Ω несимметричный
Sub Out ¼" TS разъем
Выходное сопротивление приблиз. 150 Ω несимметричный
