19
ES

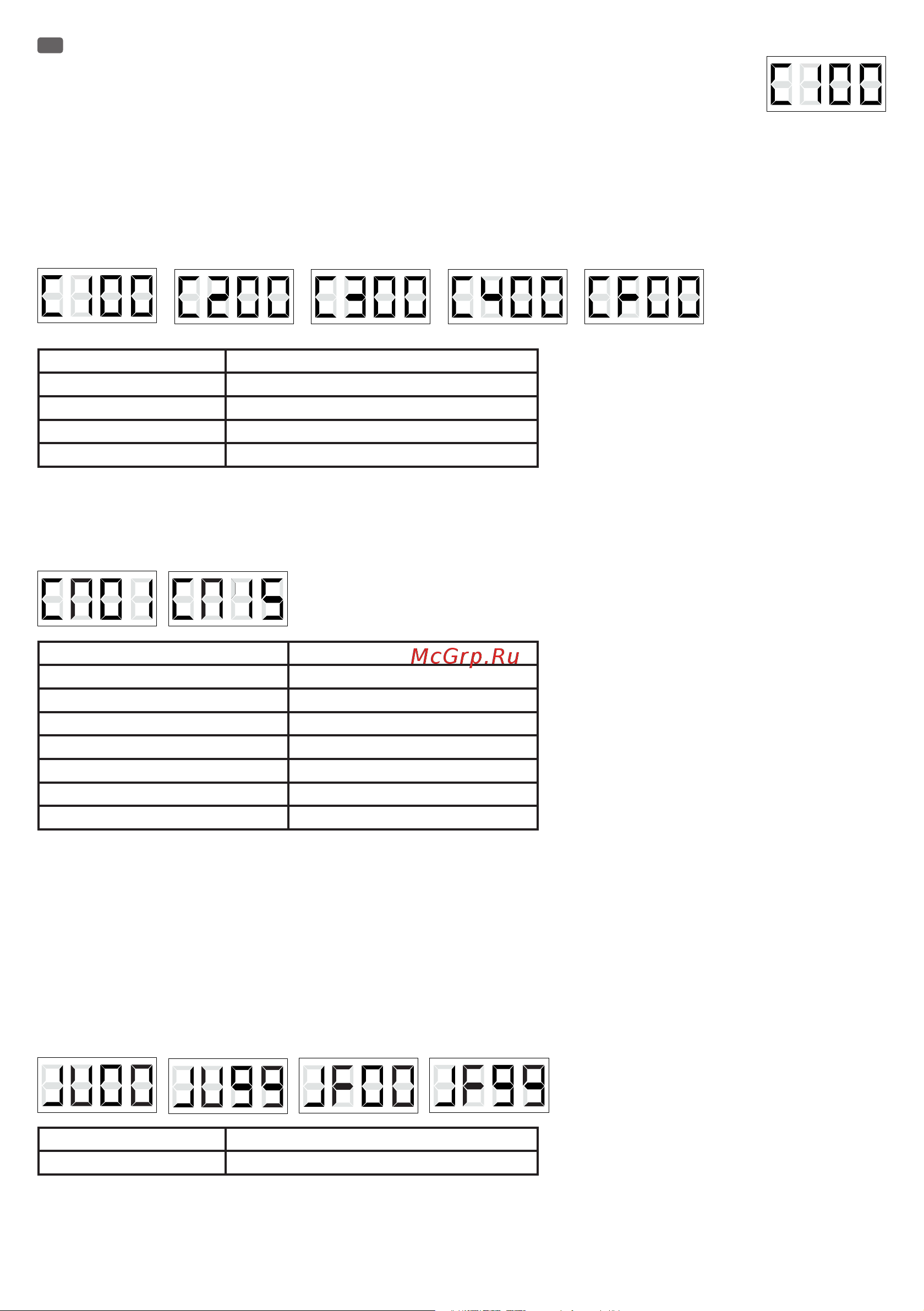

MODO COLOR FIJO
Este modo operativo permite ajustar por separado la intensidad de cada uno de los 4grupos de LEDs (R, G, B, W), por lo que se
obtiene un número ilimitado de colores diferentes (mezcla de colores).
Pulse el botón MODE (varias veces si es necesario) para seleccionar el modo «Color fijo» (CXXX). Confirme con el botón ENTER
(el 2.ºdígito parpadeará) y luego seleccione el color o el modo estrobo con los botones UP y DOWN. (C1= rojo, C2= verde,
C3= azul, C4= blanco y CF= estrobo).
Pulse de nuevo el botón ENTER (los dígitos 3.º y 4.º parpadearán) y con los botones UP y DOWN ajuste la intensidad del color previamente selec-
cionado, de 00 a 99 (CX00 - CX99), y la frecuencia de destellos del estrobo (CF00= efecto estrobo desactivado, CF01= 1Hz aprox., CF99= 20Hz
aprox.). Confirme con el botón ENTER.
Ejemplos:
- Si ajusta C1, C2, C3 y C4 a cero «00», en el foco no se iluminará ningún LED (oscurecimiento).
- Si ajusta C1 a «99», y C2, C3 y C4 a cero «00», el foco será 100% rojo.
Rojo Ajuste de la intensidad C100 - C199
Verde Ajuste de la intensidad C200 - C299
Azul Ajuste de la intensidad C300 - C399
Blanco Ajuste de la intensidad C400 - C499
Efecto estrobo Velocidad CF00 - CF99
MACRO DE COLORES
En este modo, se puede definir como preajuste uno de los 4colores básicos del foco o una de las 11mezclas de colores diferentes.
Pulse el botón MODE hasta que aparezca en pantalla «CMXX». Confirme con el botón ENTER y luego seleccione con los botones UP y DOWN uno de
los 15preajustes de color. Confirme con el botón ENTER.
CM01 = rojo CM09 = verde claro
CM02 = verde CM10 = lavanda
CM03 = azul CM11 = rosa claro
CM04 = blanco CM12 = amarillo claro
CM05 = amarillo CM13 = magenta claro
CM06 = cian CM14 = cian claro
CM07 = magenta CM15 = blanco cálido
CM08 = rosa
CAMBIO DE COLOR
En el modo Cambio de color (Jumping Mode) se cambia entre colores diferentes saltando de uno a otro. La velocidad del efecto se puede ajustar por
separado y se puede añadir un efecto estrobo.
Pulse el botón MODE hasta que aparezca «JXXX» en la pantalla.
Para ajustar la velocidad de cambio de color, pulse el botón ENTER (el 2.ºdígito parpadeará) y luego con los botones UP y DOWN seleccione
la opción «JUXX» de velocidad. Pulse ENTER de nuevo (los dos últimos dígitos de la pantalla parpadearán) y luego con los botones UP y DOWN
seleccione la velocidad de cambio de color de JU00 a JU99. Confirme con el botón ENTER.
Para activar y ajustar el efecto estrobo, pulse el botón ENTER (el 2.ºdígito parpadeará) y luego con los botones UP y DOWN seleccione la opción
«JFXX» para activar el efecto estrobo. Pulse ENTER de nuevo (los dos últimos dígitos de la pantalla parpadearán) y luego con los botones UP y
DOWN ajuste la frecuencia de destellos del estrobo de JF00 a JF99 (JF00= efecto estrobo desactivado, JF01= 1Hz aprox., JF99= 20Hz aprox.).
Confirme con el botón ENTER.
Cambio de color Velocidad JU00 - JU99
Estrobo Velocidad JF00 - JF99
