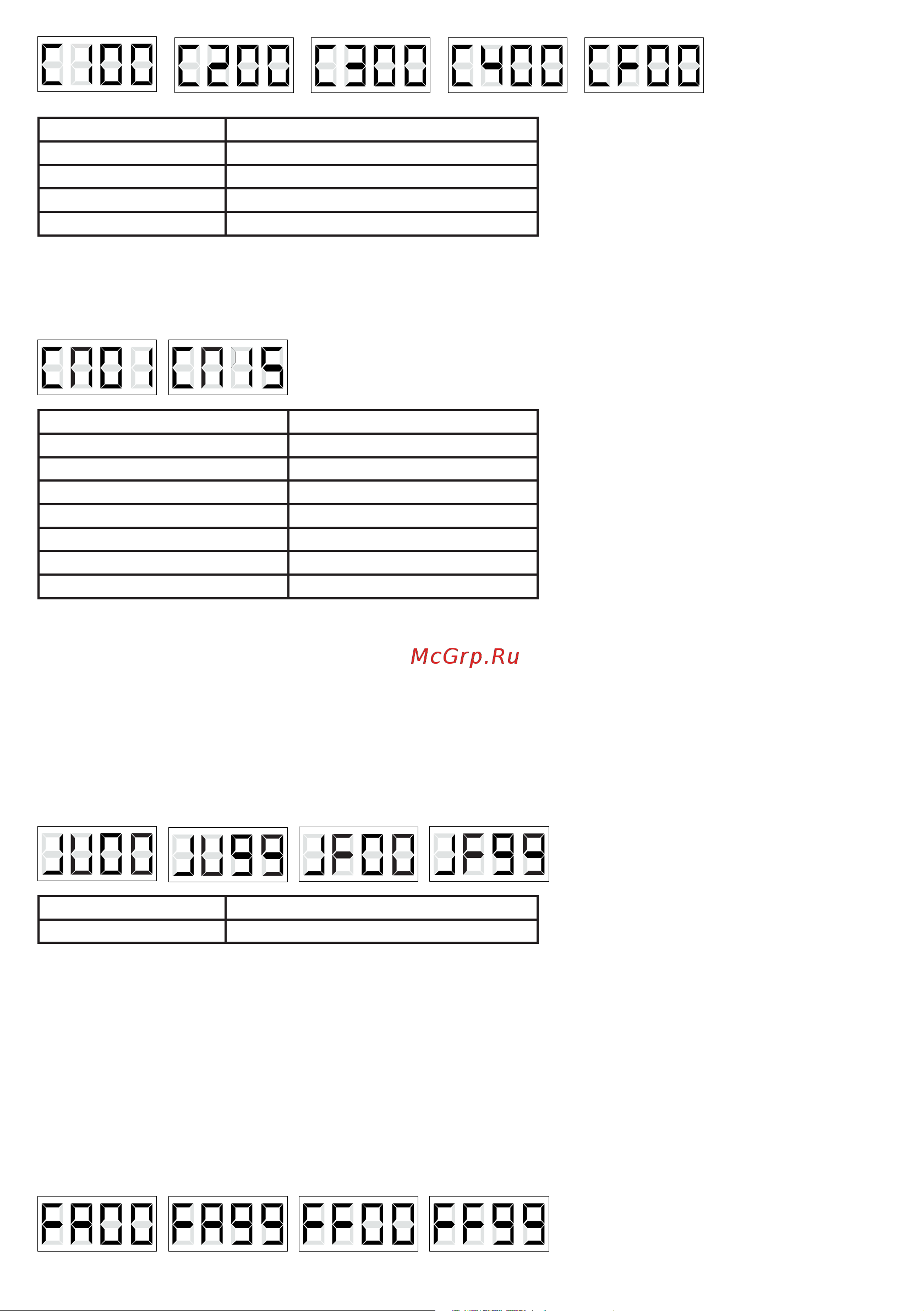

![CAMEO PAR 64 CAN Q 8W PS Руководство по эксплуатации онлайн [21/44] 777797](/views2/2009512/page21/bg15.png)
21
Czerwony Jasność C100–C199
Zielony Jasność C200–C299
Niebieski Jasność C300–C399
Biały Jasność C400–C499
Efekt stroboskopu Prędkość CF00–CF99
MAKRA KOLORÓW
W tym trybie pracy można wybrać jeden z 4 kolorów podstawowych reflektora lub jeden z 11 kolorów mieszanych spośród ustawień wstępnych.
Naciskać przycisk MODE, dopóki na wyświetlaczu nie pojawi się napis „CMXX”. Następnie nacisnąć przycisk ENTER i za pomocą przycisków UP i
DOWN wybrać jedno z 15 wstępnych ustawień kolorów. Zatwierdzić wprowadzone dane za pomocą przycisku ENTER.
CM01 = czerwony CM09 = jasnozielony
CM02 = zielony CM10 = lawendowy
CM03 = niebieski CM11 = jasnoróżowy
CM04 = biały CM12 = jasnożółty
CM05 = żółty CM13 = magenta jasna
CM06 = cyjan CM14 = cyjan jasny
CM07 = magenta CM15 = biały ciepły
CM08 = różowy
ZMIANA KOLORÓW
W trybie pracy Zmiana kolorów (Jumping Mode) różne kolory przechodzą skokowo jeden w drugi. Prędkość przejścia można ustawiać oddzielnie.
Dodatkowo istnieje możliwość włączenia efektu lampy stroboskopowej.
Naciskać przycisk MODE, dopóki na wyświetlaczu nie pojawi się napis „JXXX”.
Aby ustawić prędkość zmiany kolorów, nacisnąć przycisk ENTER (2. znak na wyświetlaczu pulsuje) i za pomocą przycisków UP i DOWN wybrać
punkt menu „JUXX” w celu ustawienia prędkości. Ponownie nacisnąć przycisk ENTER (dwa ostatnie znaki na wyświetlaczu pulsują) i za pomocą
przycisków UP i DOWN wybrać prędkość zmiany kolorów w zakresie od JU00 do JU99. Zatwierdzić wprowadzone dane za pomocą przycisku ENTER.
Aby aktywować i ustawić efekt stroboskopu, nacisnąć przycisk ENTER (2. znak na wyświetlaczu pulsuje) i za pomocą przycisków UP i DOWN wybrać
punkt menu „JFXX” w celu ustawienia efektu stroboskopu. Ponownie nacisnąć przycisk ENTER (dwa ostatnie znaki na wyświetlaczu pulsują) i za
pomocą przycisków UP i DOWN wybrać prędkość stroboskopu w zakresie od JF00 do JF99 (JF00 = efekt stroboskopu nieaktywny, JF01 = ok. 1 Hz,
JF99 = ok. 20 Hz). Zatwierdzić wprowadzone dane za pomocą przycisku ENTER.
Zmiana kolorów Prędkość JU00–JU99
Stroboskop Prędkość JF00–JF99
PRZENIKANIE KOLORÓW
W trybie pracy Przenikanie kolorów (Fading Mode) różne kolory przenikają się nawzajem. Prędkość przejścia można ustawiać oddzielnie. Dodatkowo
istnieje możliwość włączenia efektu lampy stroboskopowej.
Naciskać przycisk MODE, dopóki na wyświetlaczu nie pojawi się napis „FXXX”.
Aby ustawić prędkość przenikania kolorów, nacisnąć przycisk ENTER (2. znak na wyświetlaczu pulsuje) i za pomocą przycisków UP i DOWN wybrać
punkt menu „FAXX” w celu ustawienia prędkości. Ponownie nacisnąć przycisk ENTER (dwa ostatnie znaki na wyświetlaczu pulsują) i za pomocą
przycisków UP i DOWN wybrać prędkość przenikania kolorów w zakresie od FA00 do FA99. Zatwierdzić wprowadzone dane za pomocą przycisku
ENTER.
Aby aktywować i ustawić efekt stroboskopu, nacisnąć przycisk ENTER (2. znak na wyświetlaczu pulsuje) i za pomocą przycisków UP i DOWN wybrać
punkt menu „FFXX” w celu ustawienia efektu stroboskopu. Ponownie nacisnąć przycisk ENTER (dwa ostatnie znaki na wyświetlaczu pulsują) i za
pomocą przycisków UP i DOWN wybrać prędkość stroboskopu w zakresie od FF00 do FF99 (FF00 = efekt stroboskopu nieaktywny, FF01 = ok. 1 Hz,
FF99 = ok. 20 Hz). Zatwierdzić wprowadzone dane za pomocą przycisku ENTER.
