Не открывайте прибор для замены штатного кабеля питания и не подключайте прибор к системам с диммером,

поскольку это может привести к повреждению!

DMX-адресация

Управление прибором IW30-15 Zoom происходит по протоколу DMX 512, широко используемого в интеллектуальных системах управления светом.

Одна линия DMX 512 способна независимо управлять 512 каналами. Соединение приборов в цепь DMX происходит следующим образом: XLR

выход первого прибора подключается к XLR входу следующего прибора в цепи. Сигнал DMX 512 передается с очень большой скоростью,

использование некачественных или поврежденных кабелей и паяных соединений, а также ржавых соединений может привести к искажению

сигнала и прекращению работы системы. Каждому световому прибору необходимо присвоить адрес для получения данных с контроллера,

используя меню. Номер адреса представляет собой число в интервале от 0 до 511.

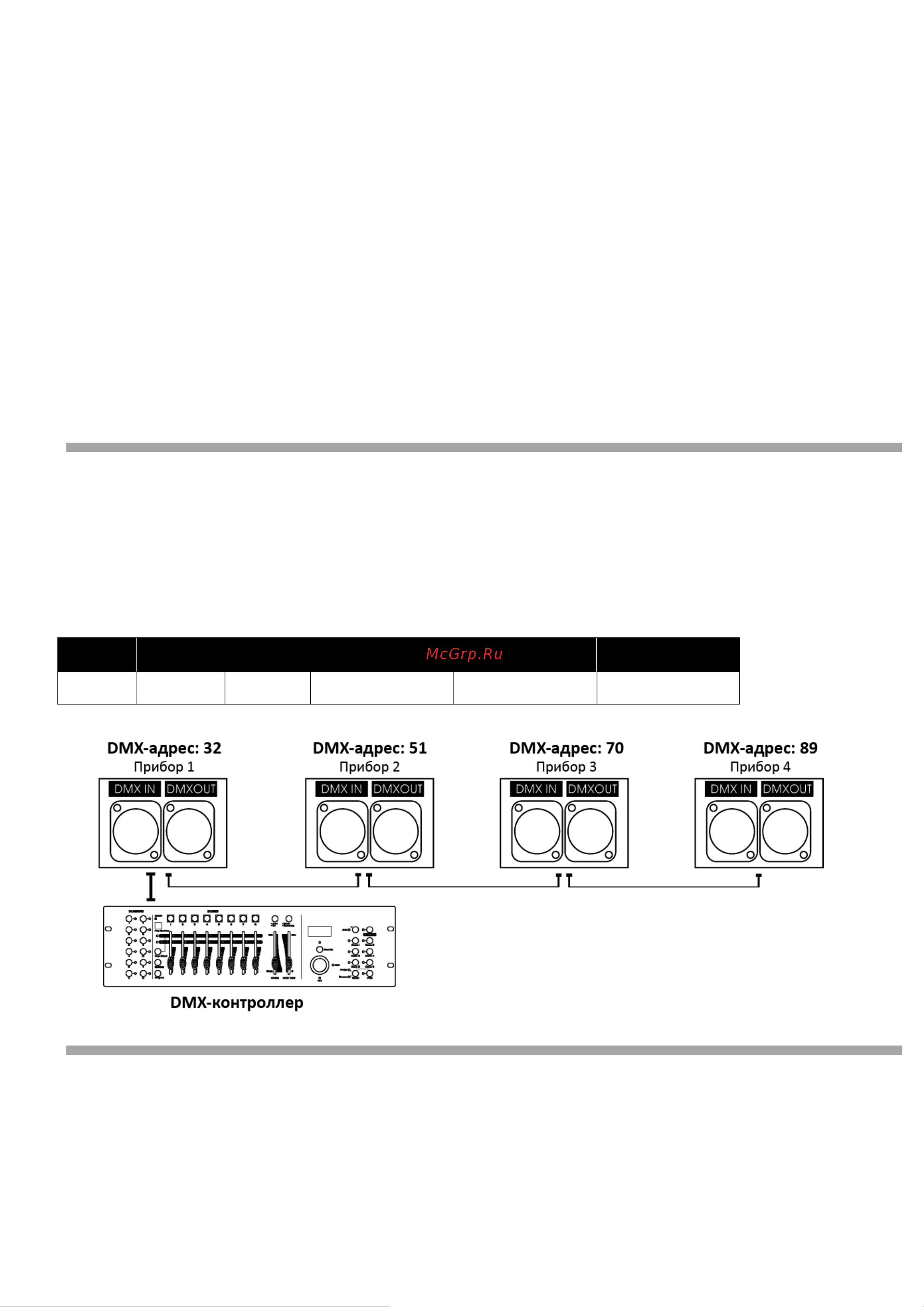

Пример адресации приборов:

Количество

каналов

DMX-адрес

прибора

Занятые

DMX-адреса

DMX-адрес

следующего прибора 1

DMX-адрес

следующего прибора 2

DMX-адрес

следующего прибора 3

32-50

Схема распайки разъемов DMX

Если Вы пользуетесь контроллером с 5-контактным выходом DMX, вам потребуется переходник с 5-контактного

разъема на 3-контактный.

 3-контактный разъем XLR: Контакт 1: экран, контакт 2: отрицательный сигнал (-), контакт 3: положительный сигнал (+).

 5-контактный разъем XLR: Контакт 1: экран, контакт 2: отрицательный сигнал (-), контакт 3: положительный сигнал (+). Контакты 4 и 5 не

используются.
