4 Advanced Features
and Options

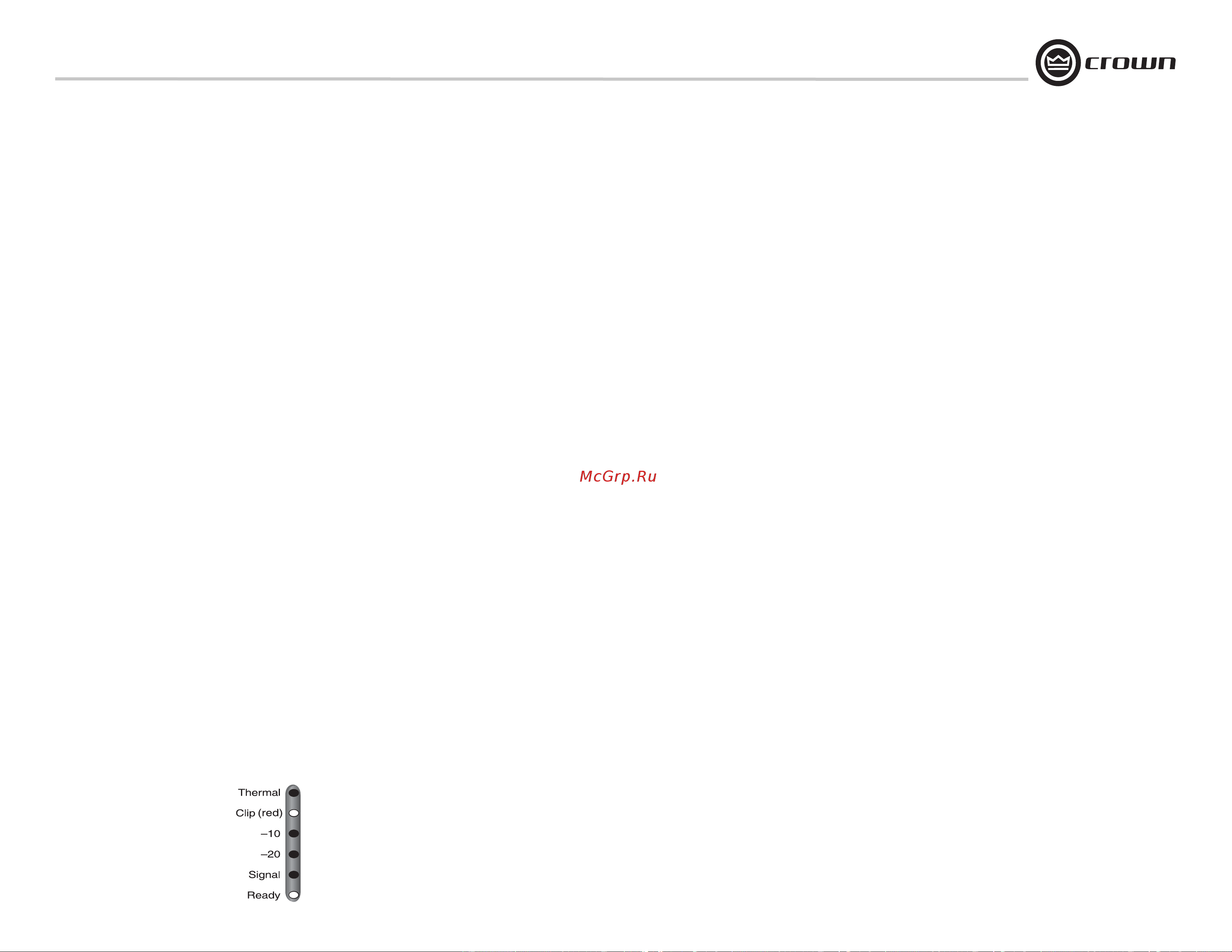

Figure 4.1
DC Protection
Figure 4.1
Protection
CC
Abb. 4.1
Gleichstromschutz
Figura 4.1
Protección Contra Corriente Directa (DC)
NOTE: For detailed information about these Crown
amplifi er features, please consult the Crown
Amplifi er Application Guide, available on the
Crown website at www.crownaudio.com.
4.1 Protection Systems
Your Crown amplifi er provides extensive protection and
diagnostic capabilities, including output current limiting,
microprocessor-controlled DC protection, and special
thermal protection for the unit’s transformers and output
devices.
4.1.1 Output Current Limiting
Output Current Limiting circuitry protects the amplifi er
output stage from damage caused by short-circuit loads.
4.1.2 DC Protection
DC Protection shuts down the amplifi er in the event of an
output DC offset exceeding 2V. In the majority of cases, DC
protection is indicative of a faulty amplifi er channel, and will
be accompanied by an illuminated Clip LED, even with no
input connected and level controls set at minimum (Figure
4.1). If this is the case, contact your dealer or service center.
4.1.3 Thermal Protection
The Thermal Protection circuit will activate if the internal
heatsink temperature exceeds proper operating tempera-
tures (176° F, 80° C). When the heatsink temperature has
fallen to a safe level, this protection circuit will automati cally
be reset. Principal causes of thermal protection are:
1) Inadequate ventilation of the equipment rack
2) Incorrect load impedance
3) Output cable short circuit
4) Blocked air vent
5) Heatsinks in need of cleaning
6) Cooling fan failure.
The cause of your amplifi er’s thermal protection state should
be determined and corrected as soon as possible. Without
correction, the Thermal Protection circuit will typically
reactivate.
ACHTUNG: Detaillierte Informationen zu diesen
Ausstattungsmerkmalen von Crown- Endstufen
fi n den Sie im Endstufen-Ratgeber auf der Crown-
Website unter www.crownaudio.com.
4.1 Schutzschaltungen
Ihre Crown-Endstufe verfügt über umfassende Schutz- und
Diagnosemechanismen, darunter Ausgangsstrombegren-
zung, Mikroprozessor-kontrollierter Gleichstromschutz,
Unterbrecher, und einen speziellen thermischen Schutz der
Übertrager und Ausgang Transistoren.
4.1.1 Ausgangsstrombegrenzung
Die Ausgangsstrombegrenzung schützt die Ausgangsstufe
vor Schäden durch Lastkurzschluß.
4.1.2 Gleichstromschutz
DC Schutz stoppt den Verstärker, wenn Ausgangs-DC-Offset
von mehr als 2 V. In der Mehrheit aller Fälle zeigt die
Aktiv ierung des Gleichstromschutzes einen gestörten
Endstufen kanal an und wird von einer leuchtenden
Übersteuerungs-LED begleitet, selbst wenn kein Eingang
angeschlossen ist und die Pegelregler auf minimalen Werten
stehen (Abb. 4.1). In diesem Fall wenden Sie sich bitte an
Ihren Händler oder Ihr Servicezentrum.
4.1.3 Thermischer Schutz
Die thermische Schutzschaltung spricht an, wenn die
Tem peratur der internen Kühlrippen die normale
Arbeitstemper atur (80° C) überschreitet. Nachdem die
Kühlrippentemperatur auf ein sichere Höhe gesunken ist,
stellt sich die Schutzschaltung automatisch zurück. Die
hauptsächlichen Gründe für ein Ansprechen sind:
1) unzureichende Belüftung des Racks
2) falsche Lastimpedanz
3) Kurzschluß der Ausgangskabel
4) blockierte Belüftungsöffnungen
5) verschmutzte Kühlrippen
6) Aussetzen der Ventilatoren
Die Ursachen des Ansprechens der Schutzschaltung sollten
schnellstmöglich festgestellt und behoben werden, um ein
fortgesetztes Ansprechen auszuschließen.
NOTA: Para información detallada acerca de estas
características de los a amplifi cadores Crown,
con sulte por favor la Guía de Aplicación de
Amplifi cado res Crown, disponible en la página de
internet de Crown en www.crownaudio.com.
4.1 Sistemas de protección
Su amplifi cador Crown cuenta con una gran cantidad de
capacidades de diagnóstico y protección, incluyendo
limit ación de corriente de salida, protección contra DC, y
protec ción térmica especial para los transformadores de la
unidad y transistores de la salida.
4.1.1 Limitación de corriente de salida
El circuito de Limitación de Corriente de Salida protege la etapa
de salida del amplifi cador contra daño causado por car gas en
corto.
4.1.2 Protección contra corriente directa (DC)
La protección contra DC para el amplifi cador en el caso de una
variación de DC que exceda los 2 voltios. En la mayoría de
casos, la protección contra DC indica un canal de amplifi cación
defectuoso, y estará acompañada del LED de saturación
iluminado, aun cuando no haya carga conectada y los con troles
de nivel se encuentren en su posición mínima (Figura 4.1). Si
este es el caso, contacte a su distribuidor o centro de servicio.
4.1.3 Protección térmica
El circuito de Protección Térmica se activará si la temperatura
del disipador de calor interno excede las temperaturas de
operación adecuadas (80° C). Cuando la temperatura del
disi pador haya bajado a un nivel seguro, este circuito de
protec ción se reestablecerá. Las principales causas de
protección térmica son:
1) Ventilación inapropiada del gabinete donde se encuentran
los equipos.
2) Impedancia de carga inadecuada
3) Corto circuito en un cable de salida
4) Ventilaciones de aire bloqueadas
5) Falta de limpieza de los disipadores
6) Falla del ventilador de enfriamiento
La causa del estado de protección térmica de su amplifi cador
deberá ser determinada y corregida lo más pronto posible. Si
no se corrige, el circuito de protección térmica generalmente se
reactivará.
4 Fortgeschrittene Ausstat-
tungsmerkmale und Optionen
4 Opciones y característcas
avanzadas
NOTE: Pour des informations détaillées sur ces
fonctions de l’amplifi cateur Crown, veuillez consulter
l’Amplifi er Application Guide de Crown, disponible en
ligne sur www. crownaudio.com.
4.1 Systèmes de protection
Votre amplifi cateur Crown dispose de possibilités étendues de
protection et de diagnostic, incluant un limiteur de courant en
sor tie, une protection CC pilotée par le micro-processeur, et une
pro tection thermique spéciale pour les transformateurs de l’unité
et transistors de rendement.
4.1.1 Limiteur de courant en sortie
Le circuit limiteur de courant en sortie protège l’étage de sortie de
l’amplifi cateur des dommages causés par les courts-circuits.
4.1.2 Protection CC
La protection CC s’arrête l’amplifi cateur au cas où la tension de
décalage CC de sortie excède 2V. Dans la majorité des cas, la
pro tection CC indique un canal d’amplifi cateur défectueux et
s’accompagne d’une diode Clip allumée, même sans qu’une
entrée ne soit connectée et avec les commandes de niveau au
minimum (fi gure 4.1). Si c’est le cas, contactez votre revendeur ou
un centre de maintenance.
4.1.3 Protection thermique
Le circuit de protection thermique s’active si la
température du radiateur interne dépasse les
températures de fonctionnement adaptées (80°C). Quand la
température du radiateur est redescendue à un niveau normal, ce
circuit de protection se ré-arme automatiquement. Les principales
causes de protection thermique sont:
1) Une ventilation inadéquate du rack d’équipement
2) Une impédance de charge incorrecte
3) Un court-circuit du câble de sortie
4) Des ventilations bloquées
5) Des radiateurs devant être nettoyés
6) Une panne du ventilateur de refroidissement.
La cause du passage en protection thermique de votre
amplifi ca teur doit être déterminée et corrigée dès que possible.
Sans correc tion, le circuit de protection thermique se re-
déclenchera vraisemblablement.
4 Fonctions avancées et
options
