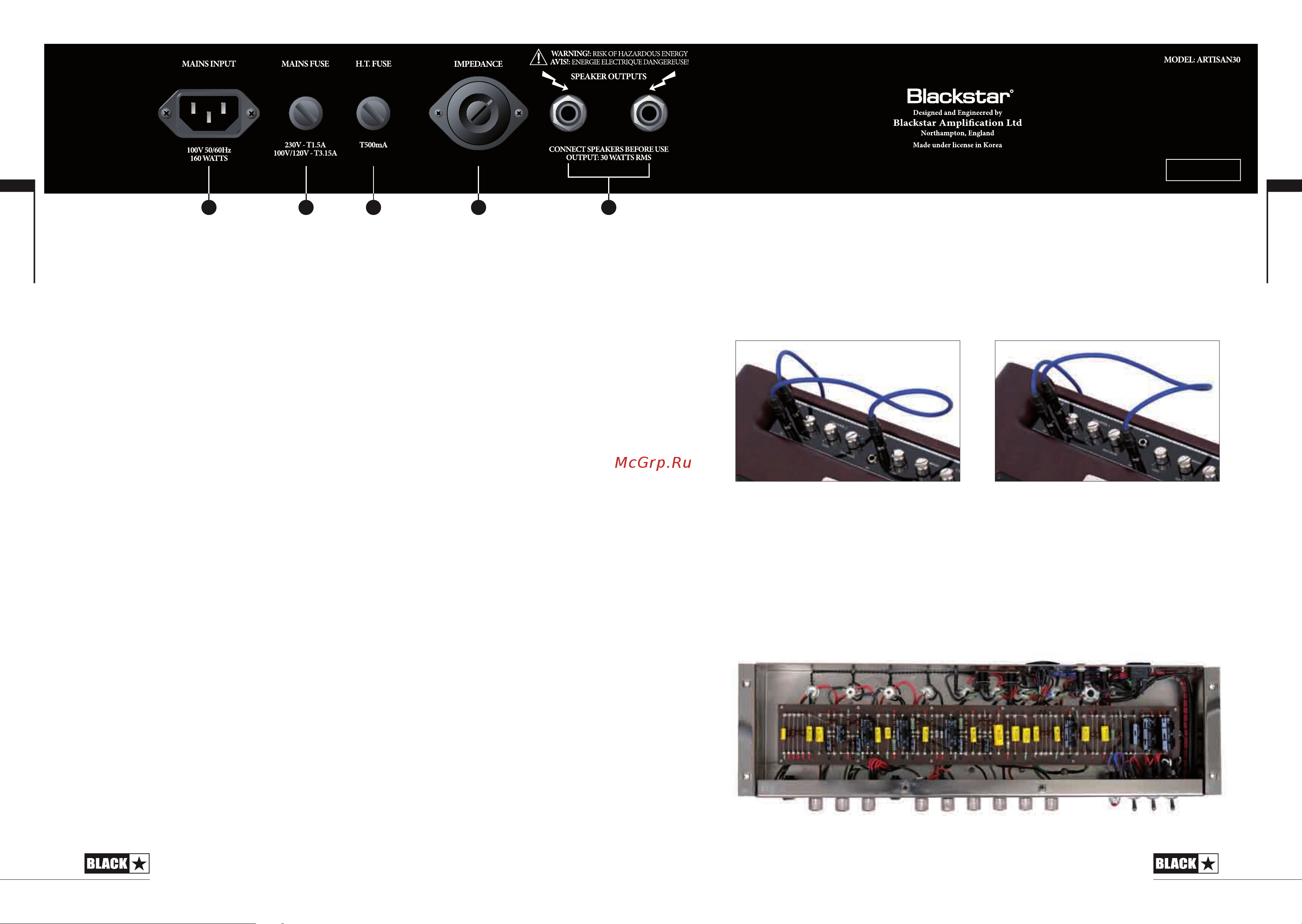

Rückwand

1. Speaker-Ausgänge

Es existieren zwei parallele Speakerausgänge für den Anschluss der internen Speaker

bzw. einer externen Speakerbox. Beim Anschluss von Lautsprechern achten Sie stets

darauf, dass der Impedanzwähler (2) richtig eingestellt ist.

2. Impedanzwähler

Dieses Bedienelement dient zum Abgleich der Amp-Impedanz mit der der

angeschlossenen Speaker. Achten Sie stets darauf, dass die gewählte Impedanz der

der eingebauten bzw. externen Speakerboxen entspricht.

Die Speaker des Artisan 30 haben 16 Ohm. Sie sind parallel verkabelt mit einer

Gesamtimpedanz von 8 Ohm, daher muss der Impedanzwähler auf 8 Ohm gestellt

werden. Wenn eine zusätzliche 8-Ohm Speakerbox zusammen mit den integrierten

Speakern verwendet wird, ist der Impedanzwähler auf 4 Ohm zu stellen. Eine

Speakerbox mit weniger als 8 Ohm sollte nicht zusammen mit den integrierten

Speakern verwendet werden.

ACHTUNG: Der Amp muss stets vollkommen ausgeschaltet sein, ehe die Einstellung

des Impedanzwählers geändert wird. Nichtbeachtung oder falscher Abgleich der

Impedanz von Amp und Speakern führt zur Beschädigung des Verstärkers.

3. HT-Sicherung

Der Wert der HT-Sicherung ist auf der Rückwand angegeben. Niemals Sicherungen

mit falschem Wert benutzen, niemals Bypassschaltung versuchen.

4. Netzsicherung

Der Wert der Netzsicherung ist auf der Rückwand angegeben. Niemals Sicherungen

mit falschem Wert benutzen, niemals Bypassschaltung versuchen.

5. Netzeingang

Das im Lieferumfang enthaltene abnehmbare Netzkabel wird hier angeschlossen.

Das Netzkabel sollte nur an eine Netzsteckdose angeschlossen werden, die mit den

auf der Rückwand angegebenen Werten für Spannung, Leistung und Frequenzen

kompatibel ist. Im Zweifelsfall wenden Sie sich an einen entsprechend qualizierten

Fachmann.

Kanalmischung

Die Topologie des Artisan 30 ermöglicht die Mischung der beiden Kanäle. Durch den

parallelen Anschluss der Gitarre zu den Eingängen von Kanal 1 und 2 (siehe Abb. 1

und Abb. 2 unten) kann mit zahllosen Tonvarianten experimentiert werden.

Abb. 1 Abb. 2

Technische Daten

Leistung (RMS): 30 Watt oder 10 Watt (schaltbar)

Röhren: 1 x GZ34, 4 x EL84, 3 x ECC83, 1 x EF86

Gewicht (kg): 35

Abmessungen (mm): 715 x 569 x 263
