5 EURORACK UB1202/UB1002/UB802/UB502 Руководство пользователя
1.3.3 Онлайп-регистрация
Пожалуйста, зарегистрируйте Ваш новый прибор (желательно сразу после
приобретения) на нашем веб-сайте http://behringer.com и внимательно
прочтите гарантийные условия.
В случае неисправности мы постараемся отремонтировать Ваш
прибор в кратчайшие сроки. Пожалуйста, обратитесь непосредственно
к продавцу, укоторого Вы приобрели прибор. Если у Вас нет такой
возможности, Вы также можете обратиться непосредственно в одно из
наших представительств. Список контактных адресов Вы найдете внутри
оригинальной упаковки прибора (Global Contact Information/European
Contact Information). Если в списке не указан контактный адрес для
Вашей страны, пожалуйста, обратитесь к ближайшему удобному для Вас
дистрибьютору. Соответствующие контактные адреса Вы найдете на нашем
веб-сайте http://behringer.com в разделе Support.
Регистрация Вашего прибора с указанием даты его покупки значительно
облегчит процедуру обработки рекламации в гарантийном случае.
Большое спасибо за Ваше сотрудничество!
2. Элементы Управления и
Подключения
Данная глава описывает различные элементы управления Вашего
микшерного пульта. Здесь детально поясняется функционирование всех
регуляторов, переключателей и соединений.
2.1 Моноканалы
2.1.1 Микрофонные входы и line-входы

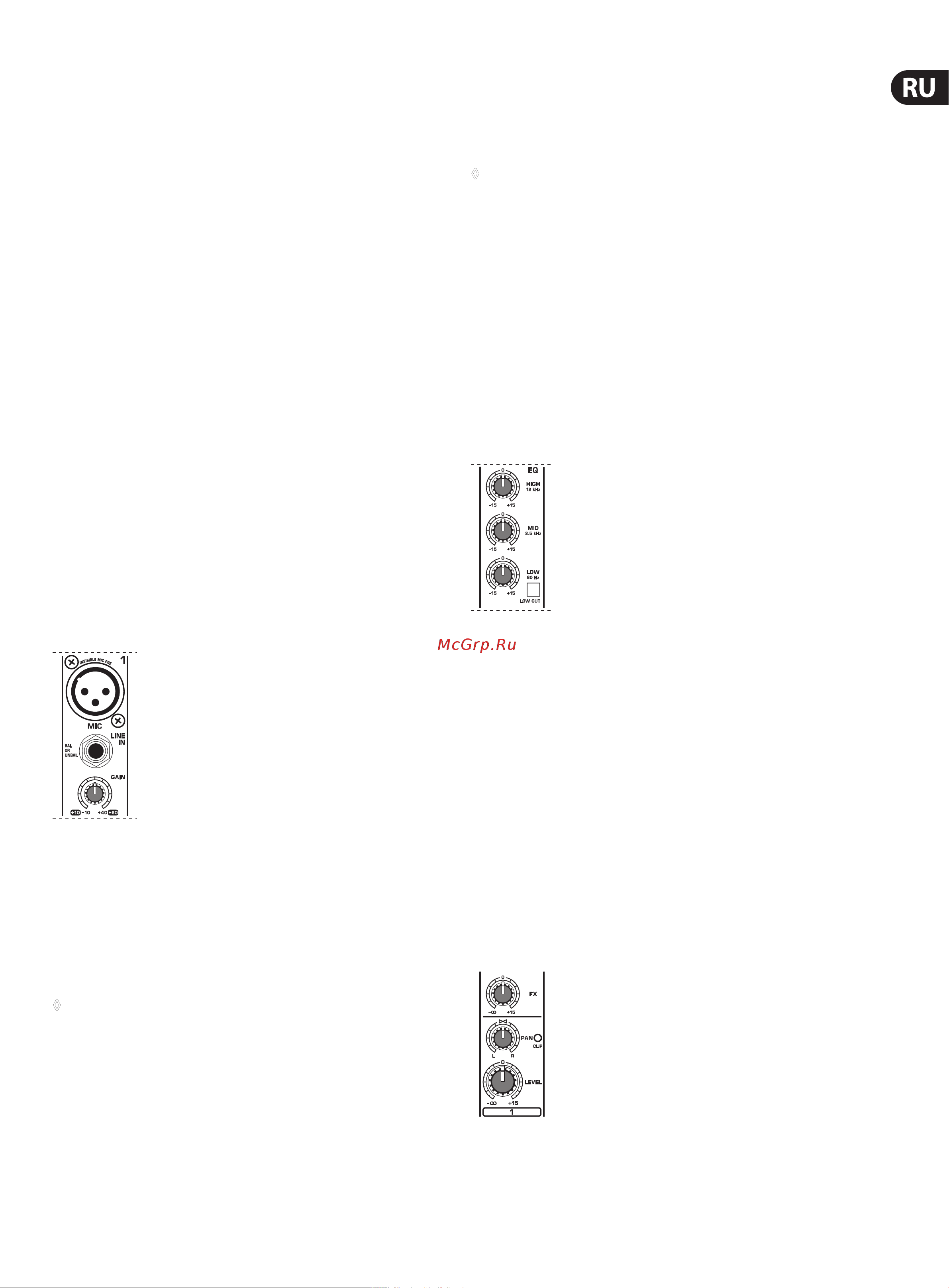

Рис. 2.1: Соединительные элементы и регулятор mic-/line-входов
MIC
Каждый канал с моновходом предлагает Вам симметричный
вход для микрофона через XLR-втулку, у которого при на- жатии
на кнопку (смотриобратную сторону) в Вашем распоря- жении
оказывается +48 В фантомное питание, необходимое для работы
конденсаторныхмикрофонов.
◊ Прежде чем активировать фантомное питание, от- ключите звук
у Вашей системы, воспроизводящей звук . В противном случае,
звук, создаваемый при включении, будет слышен через Ваши
контрольные динамики. Соблюдайте указания, данные в главе
2.3.5 „Фантомное питание и светодиоды-индикаторы“.
LINE IN
Каждый моновход располагает также симметричным Line- входом,
который выполнен в виде 6,3-мм-храповой втулки. Данные входы подходят
также и для асимметрично смонти- рованных штекеров (моногнездо).
◊ Пожалуйста, не забывайте о том, что Вы не можете одновременно
использовать и вход для микрофона, и Line-вход канала.
Используйте их поочередно!
GAIN
При помощи переменного Gain-потенциометра Вы настраива- ете усиление
на входе. Всегда, когда Вы подключаете источник сигнала к одному из
выходов или отсоединяете его, данный регулятор должен быть повернут
влево до упора.
2.1.2 Эквалайзер
Все каналы с моновходом оборудованы 3-полосным регули-
рованиемзвука. Благодаря полосам становится возможным
максимальное повышение/понижение на 15 дБ, в центральном положении
эквалайзернейтрален.
Рис. 2.2: Настройка звука входных каналов
EQ
Верхняя (HIGH) и нижняя полосы (LOW) представляют со- бой Shelving-
фильтры, которые повышают или понижают все частоты, находящиесянад,
соответственно, под уровнем по- роговой частоты. Пороговые частоты
верхней и нижней лент достигают 12 кГц и 80 Гц. Средняя полоса
при UB802/UB1002/ UB1202 спроектирована в виде Peak-фильтра,
средняячасто- та которого достигает 2,5 кГц.
LOW CUT
Кроме того, дополнительно моноканалы (UB1002 и UB1202)
оборудованытакже отвесным LOW CUT-фильтром (18 дБ/окт.,
-3дБпри75Гц), припомощи которого Вы можете устранить
нежелательныенизкочастотные участкисигнала.
2.1.3 FX Send-каналы, настройка панорамы и уровня
Рис. 2.3: FX send/panorama/level-регулятор
