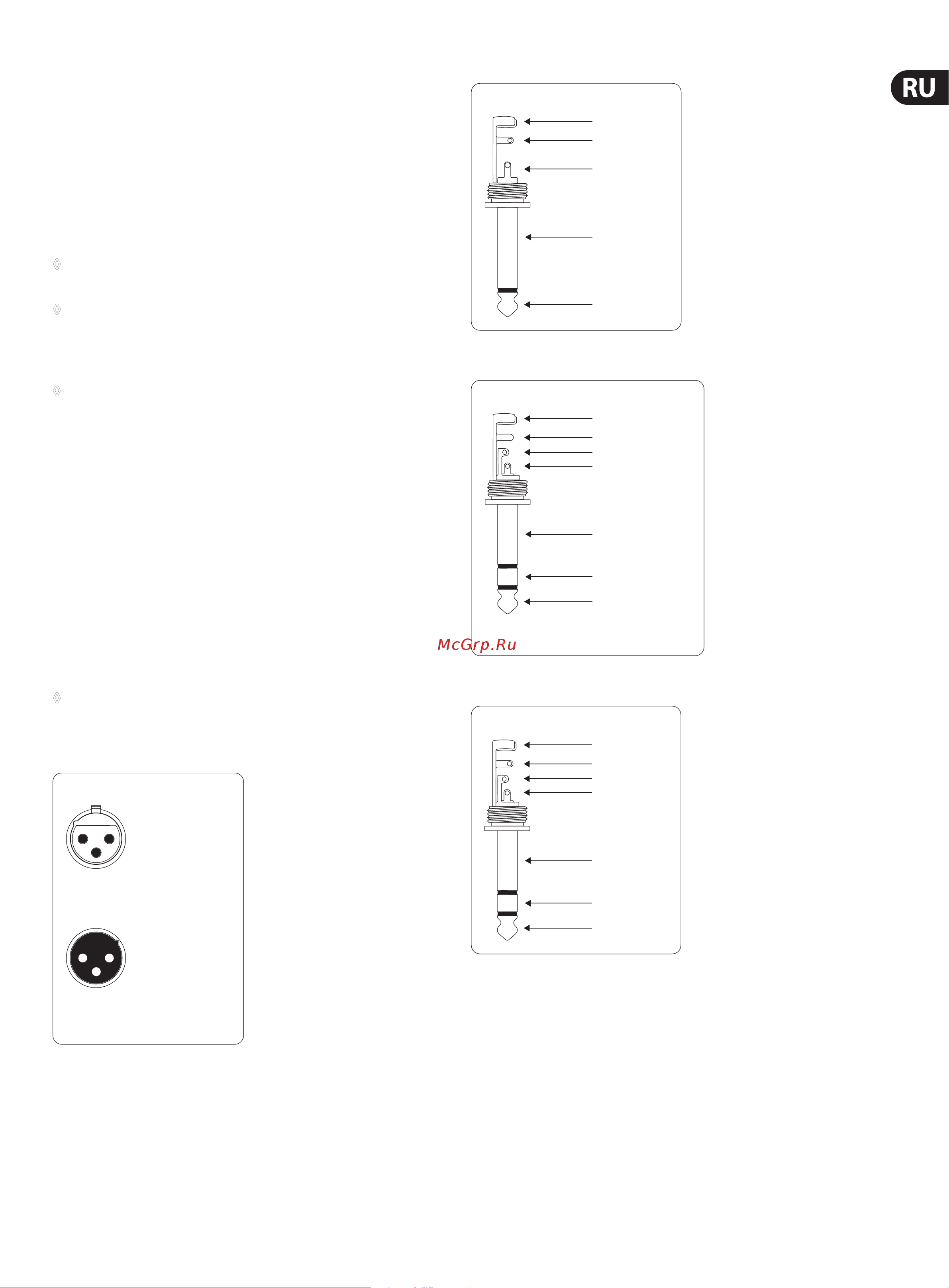

9 EURORACK UB1202/UB1002/UB802/UB502 Руководство пользователя
3. Установка
3.1 Присоединение к сети
AC POWER IN
Электроснабжение осуществляется при помощи обратного 3-полярного
сетевого соединения. Здесь подключается прилагаемый к прибору AC
адаптер. Сетевое соединение соответствует обязательным требованиям по
технике безопасности.
◊ Для эксплуатации прибора используйте исключи-тельно
прилагаемый к нему блок питания.
◊ Никогда не подключайте EURORACK к блоку пита- ния в то время,
когда последний уже подключен к электросети. Сначала соедините
выключенный пульт с блоком питания, а затем присоедините
все к электросети.
◊ Пожалуйста, примите во внимание, что как блок питания, так и
микшерный пульт сильно нагрева- ются в процессе эксплуатации.
Это совершенно нормально.
3.2 Аудиосоединения
Для различных целей использования прибора Вам понадо- бится
множество различных кабелей. Следующие рисунки показывают Вам,
как должны быть расположены данные кабели. Используйте только
высококачественные кабели.
Для того, чтобы использовать 2-Track-входы и –выходы, вос- пользуйтесь,
пожалуйста, стандартным Cinch-кабелем.
Конечно, асимметрично смонтированные приборы могут быть подключены
к симметричным входам и выходам. Используйте моногнезда или
соедините кольцо стереогнезд со стержнем (соответственно Pin 1 с Pin 3 у
XLR-штекеров).
◊ Внимание! Ни в коем случае не используйте ассиме- трично
смонтированные XLR-соединения (PIN 1 и 3 связаны)
у микрофонных входных втулок в то время, когда Вы активируете
фантомное питание.
output
For unbalanced use, pin 1 and pin 3
have to be bridged
1 = ground/shield
2 = hot (+ve)
3 = cold (-ve)
input
12
3
1
2
3
Balanced use with XLR connectors
Рис. 3.1: XLR-соединения
strain relief clamp
sleeve
tip
sleeve
(ground/shield)
Unbalanced ¼" TS connector
tip
(signal)
Рис. 3.2: 6,3-mm-монохраповый штекер
strain relief clamp
sleeve
ring
tip
sleeve
ground/shield
For connection of balanced and unbalanced plugs,
ring and sleeve have to be bridged at the stereo plug.
Balanced ¼" TRS connector
ring
cold (-ve)
tip
hot (+ve)
Рис. 3.3: 6,3-мм-стереохраповый штекер
strain relief clamp
sleeve
ring
tip
sleeve
ground/shield
¼" TRS headphones connector
ring
right signal
tip
left signal
Рис. 3.4: Стереохраповый штекер для наушников
