FBQ1000 Руководство пользователя 11
Если на шестой странице снова нажать кнопку IN/OUT, устройство FBQ1000 выйдет из
режима MIDI. Так же для выхода из меню настроек MIDI можно использовать любую
другую кнопку.
Полный MIDI функционал подавителя обратной связи FBQ1000 позволяет
использовать устройство в составе любой MIDI-системы.
Разъем MIDI IN
Все данные, передаваемые на устройство FBQ1000 (от секвенсора, ножного MIDI-
контроллера и т.п.) принимаются через разъем MIDI IN. Например, если необходимо
использовать FBQ1000 в качестве устройства эффектов для Вашего набора гитар,
можно подключить вход MIDI IN к ножному контроллеру, который будет
использоваться для выбора программных пресетов. Если в наборе Ваших
инструментов имеется еще одно MIDI-устройство эффектов, передаваемые ножным
MIDI-контроллером данные могут проходить на это устройство через разъем MIDI
THRU на FBQ1000.
Разъем MIDI THRU
Этот разъем используется для "сквозного" пропускания входных MIDI-данных, т.е.
данные от любого MIDI-контроллера, принимаемые на входе MIDI IN, будут
передаваться через разъем MIDI THRU на другие MIDI-устройства/инструменты.
Разъем MIDI OUT
Этот разъем предназначен для передачи MIDI-данных, которые формируются
устройством FBQ1000.
Программное обеспечение FEEDBACK DESTROYER Design Editor дает возможность
управлять блоком FBQ1000 с внешнего ПК. Более того, блок FBQ1000 сам может
управлять программой реда
ктора звука, при этом оба устройства будут обмениваться
данными. Скачайте программу редактора бесплатно с нашего веб-сайта
www.behringer.com.
10. Установка
10.1 Аудио-подключения
В качестве стандартной функции, устройство BEHRINGER FBQ1000 имеет полностью
сбалансированные аудио входы и выходы. По возможности, подключайте другие
устройства, используя сбалансированные сигналы, чтобы обеспечить максимальную
защиту от электромагнитных помех.
Устанавливать и использовать подавитель обратной связи FBQ1000
должны только квалифицированные специалисты. Во время
установки и эксплуатации, пользователь должен иметь достаточно
хороший контакт с заземлением. Электростатические разряды могут
негативно повлиять на работу устройства.
10.2 MIDI-подключения
Рисунок 10.1: Различные типы штекеров
На задней панели устройства имеются стандартные 5-контактные MIDI-разъемы DIN.
Для подключения к MIDI-оборудованию необходимы специальные MIDI-кабели.
Обычно для этой цели приобретаются готовые кабели, однако можно изготовить их
самостоятельно, используя высококачественные экранированные кабели с двумя
проводами (например, микрофонный кабель) и два штекера DIN с расположением
контактов по окружности 180°: конта
кт 2 (по центру) – экран, контакты 4 и 5 (справа и
слева от контакта 2) – внутренние провода кабеля, крайние контакты 1 и 3 не
используются. Максимальная длина MIDI-кабеля не должна превышать 15 метров.
Разъем
MIDI IN: Прием управляющих MIDI-данных. Канал принимаемых данных
определяется в меню настроек MIDI.
Разъем MIDI THRU: Дублирование сигнала, поступающего на вход MIDI IN, например,
для соединения нескольких блоков FBQ1000 в одну цепь.
Разъем MIDI OUT: Передача MIDI-данных на подключенный компьютер или второй
блок FBQ1000. Передаются данные программы и информация о состоянии для
обработки сигнала.

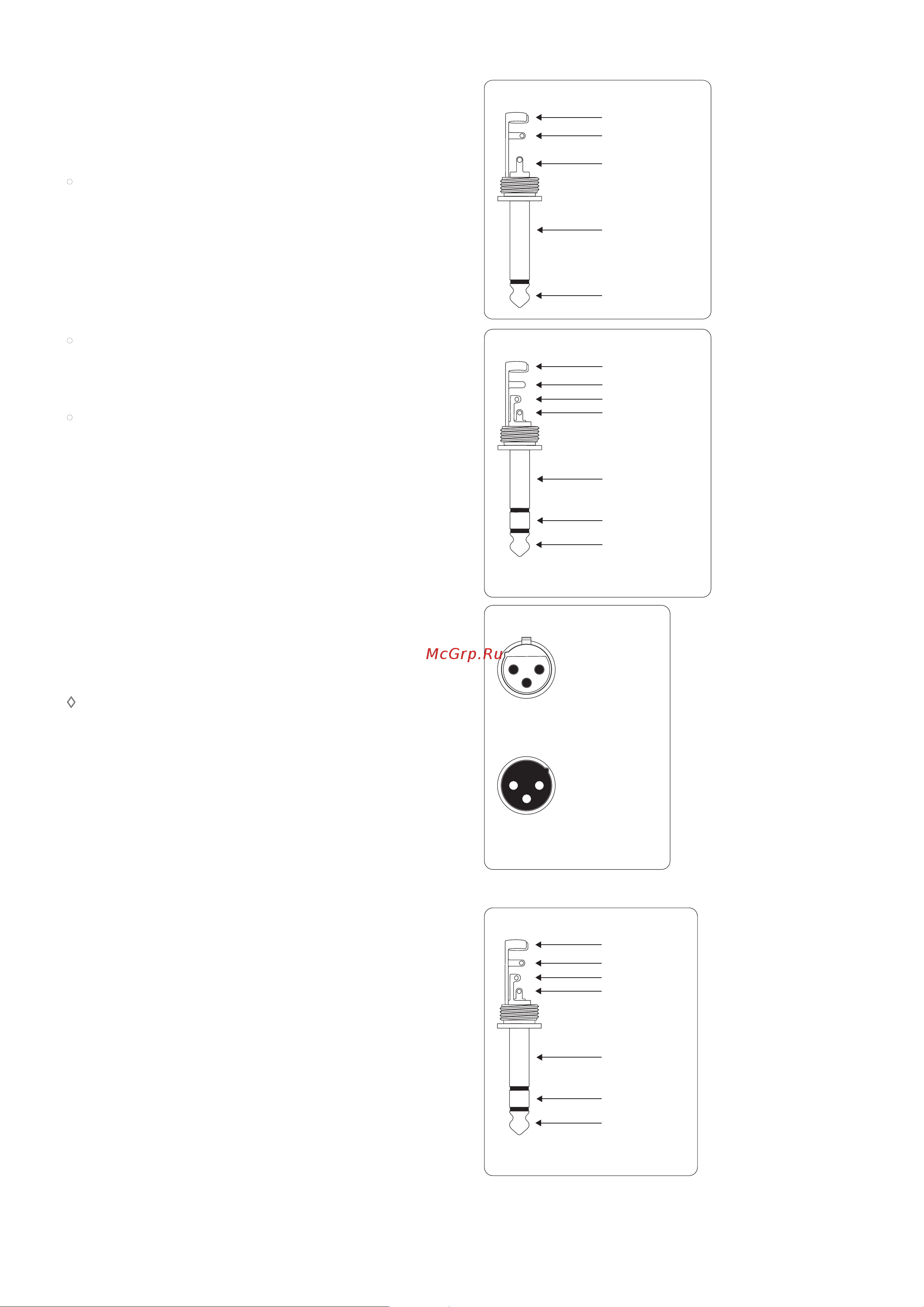

Рисунок 10.1: Подключение кабеля "INSERT" (для включения устройства в разрыв канала)
Обжимной фиксатор
sleeve
tip
sleeve
(земля/экран)
Штекер TS ¼ дюйма для
несбалансированного подключения
tip
(сигнал)
Обжимной фиксатор
sleeve
ring
tip
sleeve
земля/экран
При соединении штекеров TS и TRS, контакты "ring" и
"sleeve" на штекере TRS должны быть закорочены.
ring
сигнал (-ve)
tip
сигнал (+ve)
Выход
При несбалансированном подключении
контакты 1 и 3 должны быть закорочены
1 = земля/экран
2 = сигнал (+ve)
3 = сигнал (-ve)
Вход
12
3
1
2
3
Обжимной фиксатор
sleeve
ring
tip
sleeve
земля/экран
ring
return
(вход)
tip
send (выход)
Штекер TRS ¼ дюйма для
сбалансированного подключения
Разъем XLR для
сбалансированного подключения
Штекер TRS ¼ дюйма для
подключения сигналов "send" и "return"
Подключите контакт "send" ко входу и контакт
"return" к выходу устройства эффектов
•
•
•
