Основные регуляторы

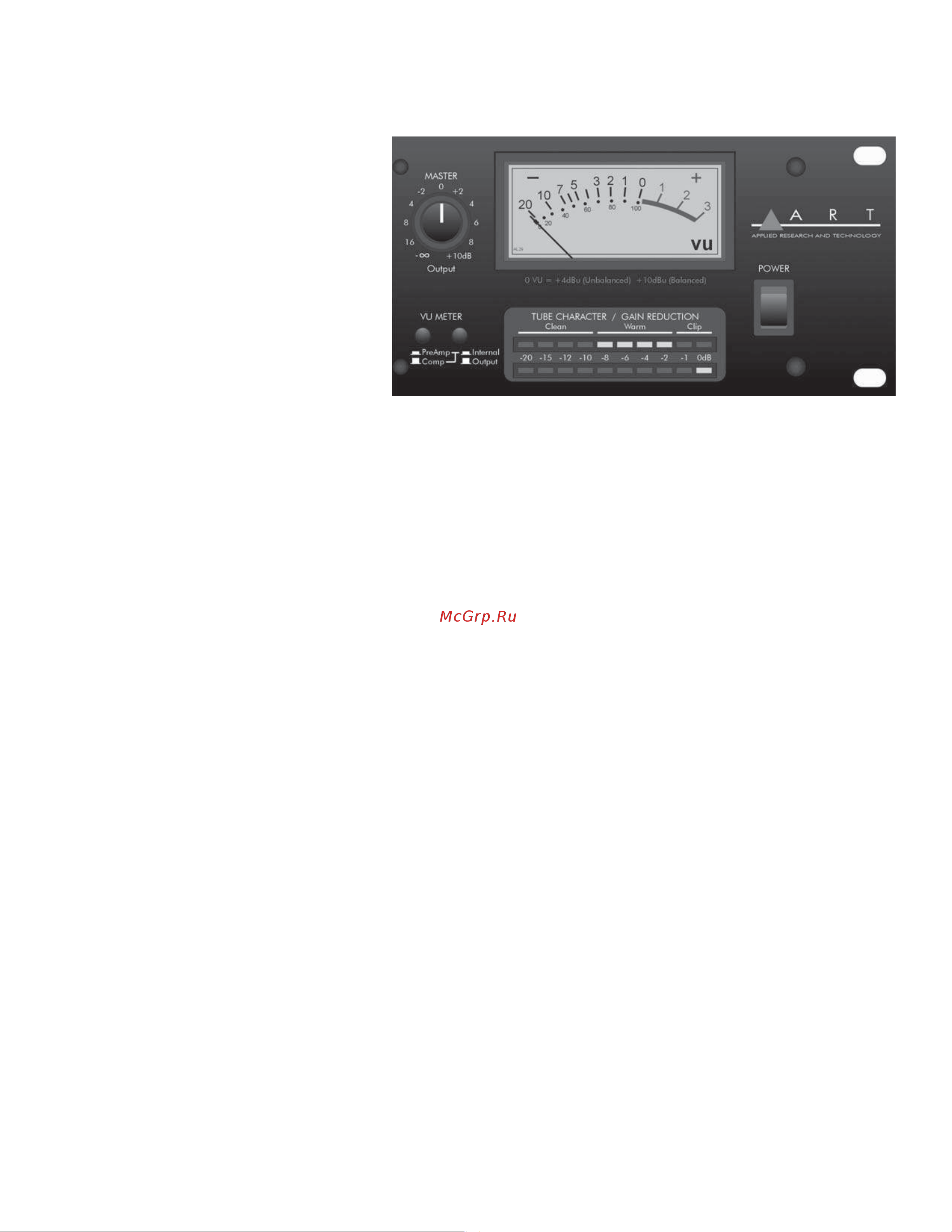

Основной регулятор выхода
Основной регулятор выхода уста-
навливает окончательный уровень
выходного сигнала, исходящего от
Pro Channel.
Когда регулятор повернут до конца
против часовой стрелки, выходно-
го сигнала нет. Поворот регулятора
по часовой стрелке приводит к уве-
личению уровня выхода до макси-
мального усиления +10 дБ.
VU Meter
При настройке этого регулятора, наблюдайте за индикатором VU (настроенный
для опций
«Output»—см. ниже) или за индикатором уровня на вашем рекордере или микшере.
Подсвечиваемый, считывающий уровень сигнала индикатор VU, способен безошибочно
контролировать уровень в нескольких точках Pro Channel. Уровень «0VU» откалиброван на
+4 дБн на любой из внутренних точек и на выходной разъем 1/4”. Для этой же калибровки
на выходе XLR, необходимо использовать нагрузку в 600 Ом, иначе
сбалансированный вы-
ход будет на 6 дБ выше (0VU = +10 дБн).
Примечание: При подключении Pro Channel в микшерский пульт или рекордер, всегда на-
блюдайте за индикатором микшера или рекордера когда настраиваете выходные уровни.
Не все индикаторы откалиброваны одинаково, и всегда лучше увидеть уровень, входящий
в последнее устройство в цепи.
Переключатели индикатора VU
Переключатели индикатора VU определяют, к
какой точке подсоединяется индикатор VU.
Правый переключатель выбирает выход Pro Channel или внутреннюю точку, выбранную
другим переключателем. Левый переключатель выбирает выход предварительного усили-
теля или выход компрессора.
Примечание: Когда правый переключатель установлен на Output, левый переключатель
не дает никакого эффекта.
Другое примечание: Внутренние точки мониторинга уровня также соответствуют уров-
ню на разъемах Send двух вводных циклов
. Если вы используете другие разъемы в качестве
выхода на другие устройства, переключите индикатор (измеритель) VU для мониторинга
соответствующей точки.
Питание
Переключатель питания подает или отводит электропитание от Pro Channel. Pro Channel
должен быть включен после того как все контролируемые уровни выключены, чтобы за-
страховаться от любых «ударов», вызванных высоким уровнем усиления. Также, Pro
Channel должен быть отключен
перед отключением любых контролируемых уровней.
Индикатор (измеритель) VU выходного уровня светится, когда питание включено.
