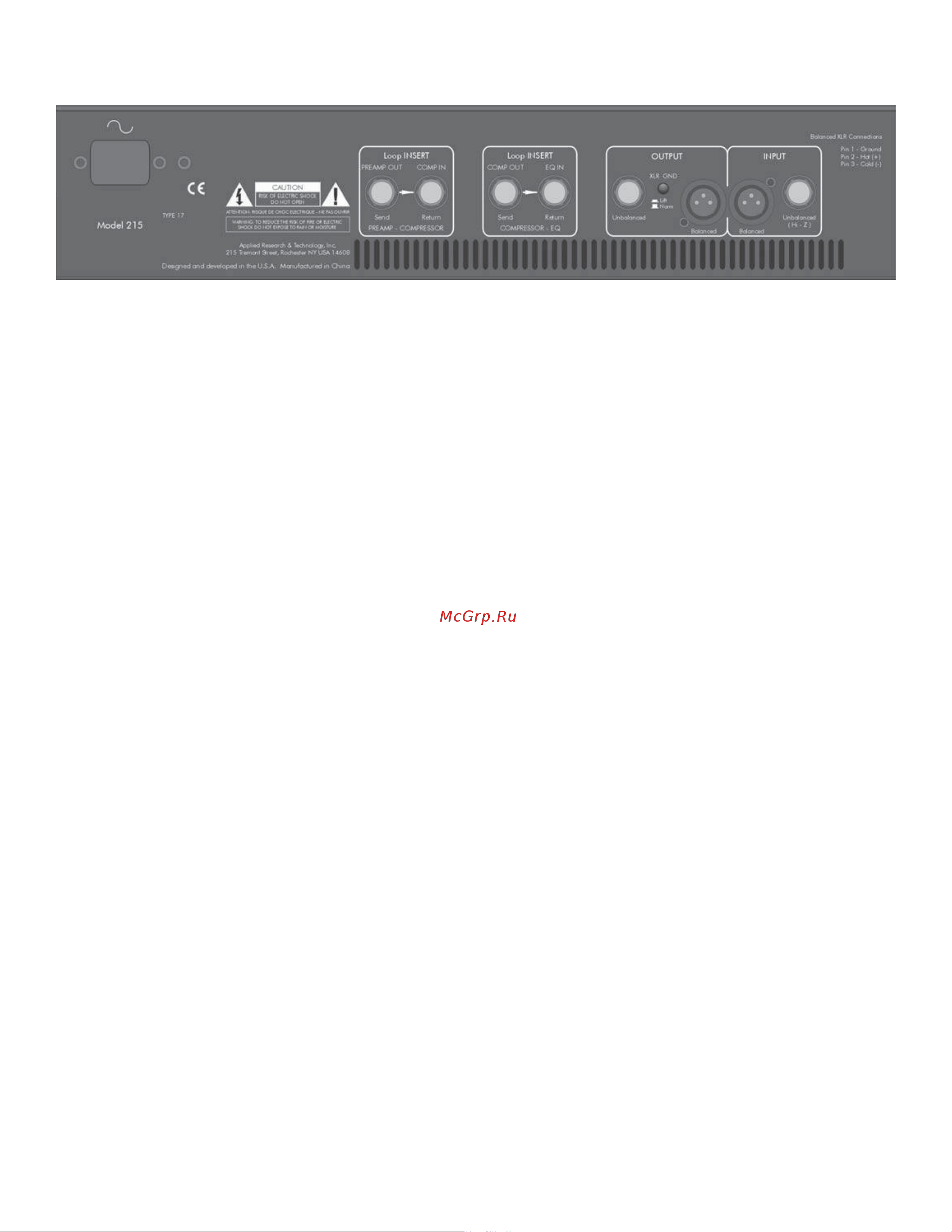

Разъемы подключения на задней панели

Входные и выходные разъемы, Input и Output

Разъемы XLR Pro Channel соответствуют стандарту AES: Контакт 1 = Земля, Контакт 2 =

Горячий (+), и Контакт 3 = Холодный (-). Небалансные разъемы типа phone 1/4” обычно

распаяны так: Наконечник = Горячий (+) и Экран = Земля.

Примечание: Ни одна из цепей Pro Channel не подключена напрямую к металлическому

шасси. «Земля» входа или выхода должна быть подключена в другом месте маршрута сиг-

нала, чтобы установить соединение с землей.

Вход

(Input)

Только один входной разъем должен быть использован единовременно. Тем не менее, оба

входа могут быть жестко связаны без необходимости отключения одного из них при ис-

пользовании другого (т.e., если входной разъем XLR не загружен, разъем 1/4” будет рабо-

тать, как будто к разъему XLR ничего не подключено). Все же предпочтительней отклю-

чить неиспользуемые

кабели во избежание появления внешних шумов, жужжания или ин-

терференции RF.

Выход (Output)

Оба выходных разъема, балансный и небалансный, могут быть использованы одновременно.

Данная возможность используется в частности при применении Pro Channel в качестве мо-

дуля прямого подключения для инструментов или сигналов линейного уровня.

Переключатель XLR GND

Если вы слышите жужжание при использовании выхода XLR Pro Channel, проблема может

быть

связана с паразитным контуром заземления. Для решения данной проблемы, переве-

дите переключатель XLR GND в позицию «Lift», чтобы отключить провод «земли» (кон-

такт 1) с выхода XLR. Данное действие прервет заземляющий контур и разорвет цикл.

Вставки петель

Две сигнальных петли предоставляются для следующих применений: чтобы подсоеди-

нить внешние устройства к Pro Channel, чтобы использовать специфические индивиду-

альные цепи, или брать напрямую сигнал с определенной секции. Подключения произво-

дятся через несбалансированный разъем 1/4” (наконечник = Горячий (+), Корпус = Земля).

Оба разъема Send могут быть использованы без прерывания сигнального потока через Pro

Channel. Разъем Return прерывает поток сигнала

при подключении штепселя.
