-23-

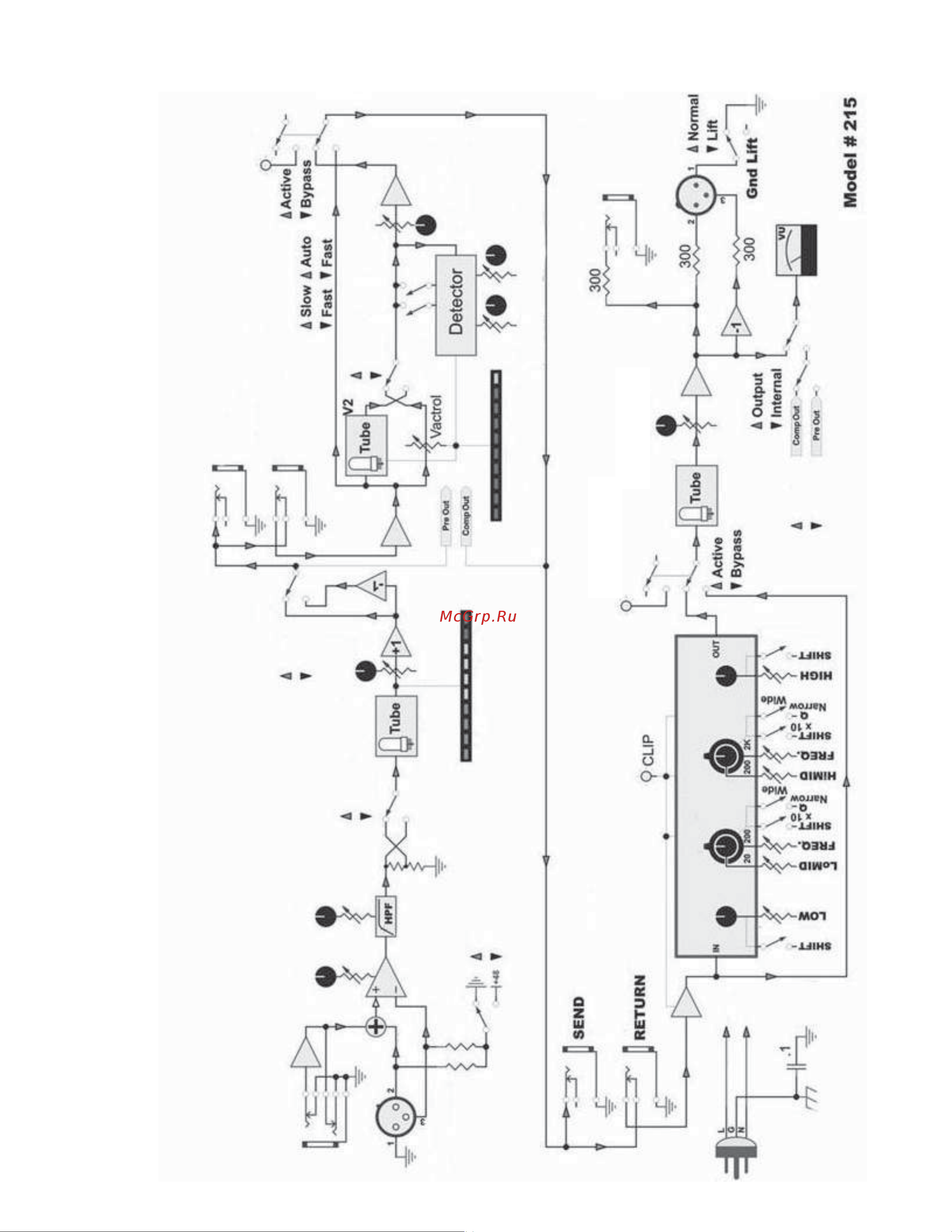

Блок-схема Pro Channel
Вход -
небалансный
Усиление Срез низких
Фаза
Шунт
компрессора
Крутизна
2:1 до 10:1
Порог
-20 дБ до +20дБ
Выход
компрессора
Выход преду-
силителя
Предусилитель/Компрессор
Контур FX
Компрессор/Эквалайзер
Контур FX
Индикатор VU
4-х полосный эквалайзер
Усиление
Характеристика лампы
Снижение усиления
Выход – несбалансированный
Сбалансированный выход
Основной
выход
Запись
V1 (+20 дБ)
Лампа V3 + 10 дБ
40 Гц
18 кГц
120 Гц
6 кГц
Компрессор
Предусилитель
-10 дБ @ 12:00
-10 дБ @ 12:00
Балансный
вход
Фантомное питание
Отключено
Нормальное
+ 20 дБ
+48 В
+12 дБ
-16 до +26 дБ
к электрической цепи
цепь
зазем-
ления
Заземление
корпуса
10-250 Гц
-20 дБ
Нормальная
Оптический
+16 дБ
Ламповый
16 дБ @ 12:00
Атака
Затухание
Инвертированная
0 дБ
Шунт
эквалайзера
