Allen&Heath ALLEN & HEATH Xone:2D [27/32] Канал входа 5 6

КАНАЛ ВХОДА 5/6

Входом для канала 5/6 звуковой карты может являться как микрофонный, так и

линейный источник. Линейный источник подсоединяется через RCA Phono-коннекторы,

а микрофонный – через гнездо XLR3 («мама»).

Канал 5/6 входа должен использоваться для устройств с низким уровнем выхода (к

примеру, MP3 проигрыватели), так как контроль уровня может быть использован для

повышения уровня сигнала, когда переключение находится в положении ’LINE’.

Контроль уровня настраивает уровень микрофонного входа, когда переключение

находится в положении ’MIC’.

Устройства с уровнями выходов выше –10Дб должны подключаться либо к Входу 12,

либо к Входам 3-4 звуковой карты.

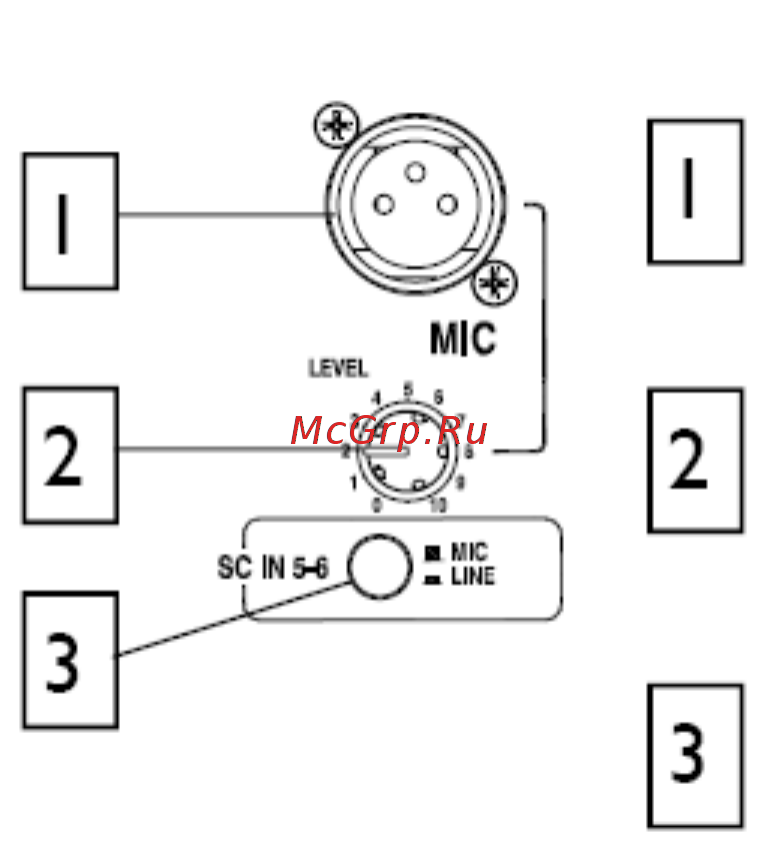

MIC - Гнездо микрофонного входа - «Мама»-

XLR3 коннектор для микрофонов.

Level Control - Контроль уровня – используется

для усиления входящего сигнала, поступающего

через микрофонный или линейный источник.

MIC / LINE Selector - Селектор МИК/ЛИНИЯ –

выбирает между микрофонным и линейным входом

на Вход 5-6 звуковой карты.

Allen & Heath XONE:2D
