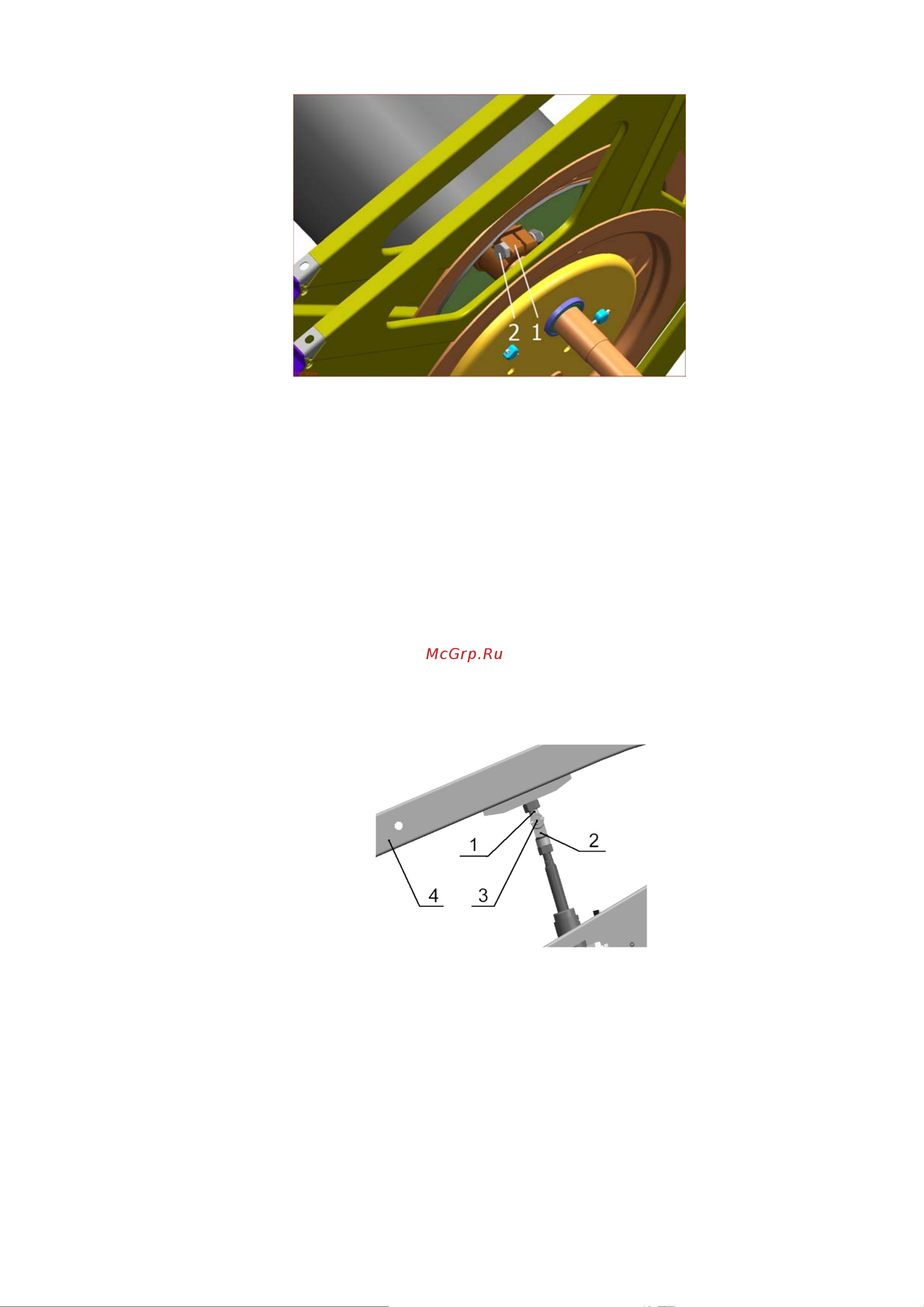

1 – клеммы; 2 - болт

Рисунок 5.5

Положение мотовила и его частота вращения должны быть выбраны с таким

расчетом, чтобы граблины мотовила активно захватывали (поднимали) стебли, под-

водили их к режущему аппарату и шнеку.

При любых положениях мотовила зазор между пальцами граблин и режущим

аппаратом должен быть не менее 25 мм. Если зазор меньше или мотовило переко-

шено относительно режущего аппарата, необходимо отрегулировать его положение

путем вращения винтов 1 (рисунок 5.6) на поддержках 4 мотовила. Ось 3 крепления

вилки гидроцилиндра 2 к винту 1 должна быть перпендикулярна трубе поддержки

мотовила.

1 - винт; 2 -- вилка гидроцилиндра; 3 - ось; 4 - поддержка

Рисунок 5.6

При задевании крайними граблинами мотовила боковин жатки необходимо пе-

реместить мотовило относительно боковин путем перестановки регулировочных

шайб 1, 3 (рисунок 5.7).
