Б=(12-20) мм между пальцами пальчикового механизма и днищем являются исход-

ными. Если имеются случаи забивания шнека хлебной массой, то указанные зазоры

следует увеличить.

5.5 Периодические проверки

Периодически необходимо проверять отсутствие щелей в соединениях на-

клонной камеры с переходной рамкой. В местах сопряжения боковых щитков зазоры

допускаются до 1,5 мм. В местах прилегания уплотнений переходного щита зазоры

не допускаются.

При забивании жатки срезанной массой для реверса рабочих органов необхо-

димо включить гидромотор реверса, управление которым осуществляется из кабины

комбайна с рабочего места механизатора. При этом мотовило должно быть останов-

лено и поднято.

5.6 Работа жатки без копирования рельефа

При работе жатки без копирования рельефа поля необходимо:

- поднять жатку в верхнее положение, зафиксировать в транспортном поло-

жении, затем повернуть вал с крюками на крышке наклонной камеры;

- опустить жатку на необходимую высоту среза.

5.7 Порядок работы жатки с копированием рельефа

При работе жатки с копированием рельефа поля необходимо:

- поднять жатку полностью вверх и освободить ее от замыкания в транспорт-

ном положении, повернуть вал с крюками и зафиксировать его в другом положении;

- установить необходимую высоту среза путем перестановки фиксаторов баш-

маков в соответствующее отверстие.

На жатке предусмотрено четыре положения башмаков для установки высоты

среза (60±15), (100±15), (140±15) и (180±15) мм. Башмаки 2 (рисунок 5.8) установ-

лены с левой и правой сторон под днищем жатки. Передняя часть башмака установ-

лена на оси 1 вращения позади бруса режущего аппарата. Задняя часть подвешена

на рычаге 6. Изменение высоты среза осуществляется с помощью рукоятки на рыча-

ге 6. Фиксация выбранного положения башмака осуществляется съемным пальцем 4

через отверстия в кронштейнах 5, расположенных на нижнем брусе 3 каркаса жатки

с левой и правой стороны.

Форма башмаков выполнена таким образом, что позволяет производить уборку

с копированием рельефа поля даже на влажных почвах.

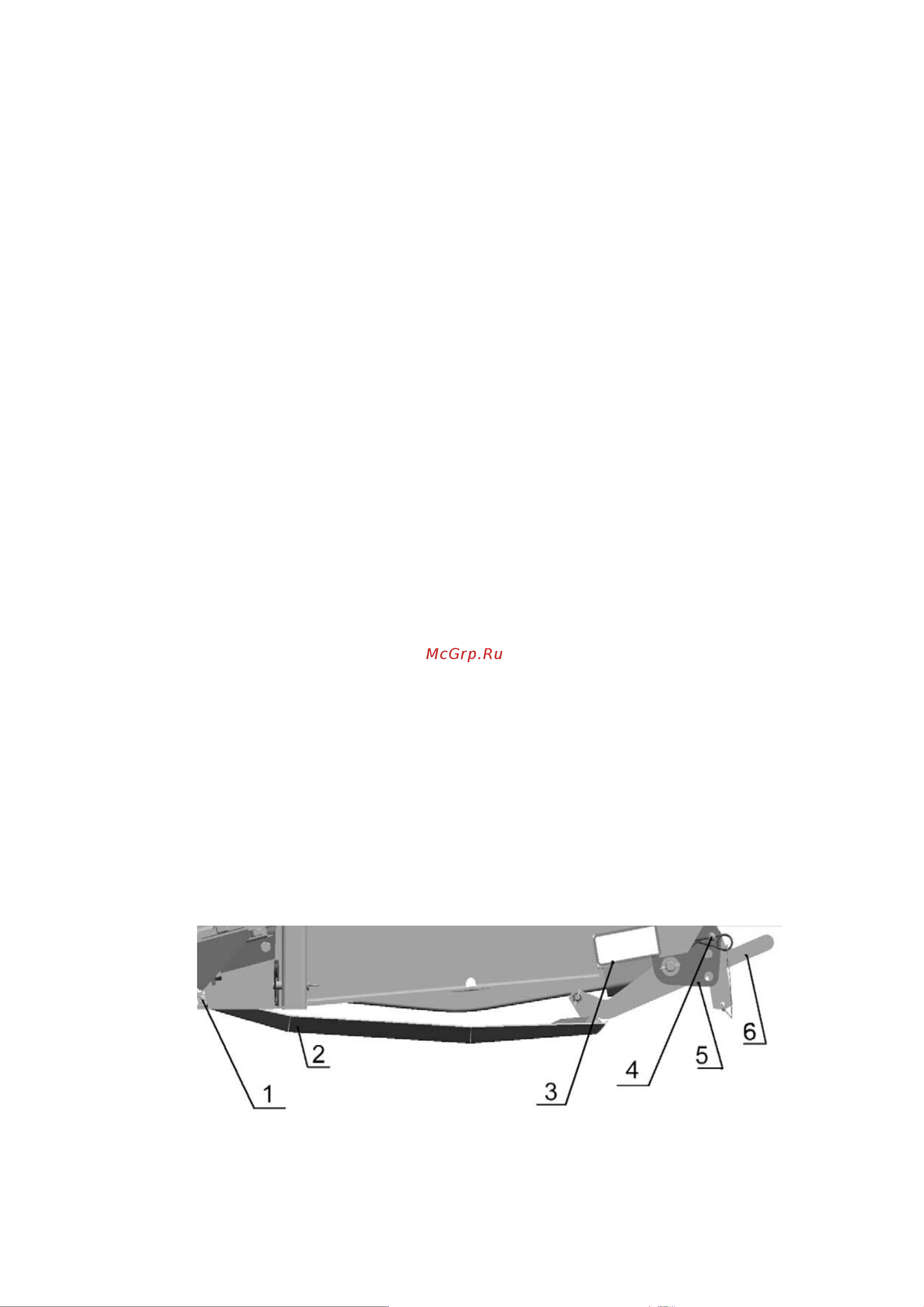

1 - ось; 2 - башмак; 3 - брус; 4 - палец; 5 - кронштейн; 6 – рычаг

Рисунок 5.8
