20

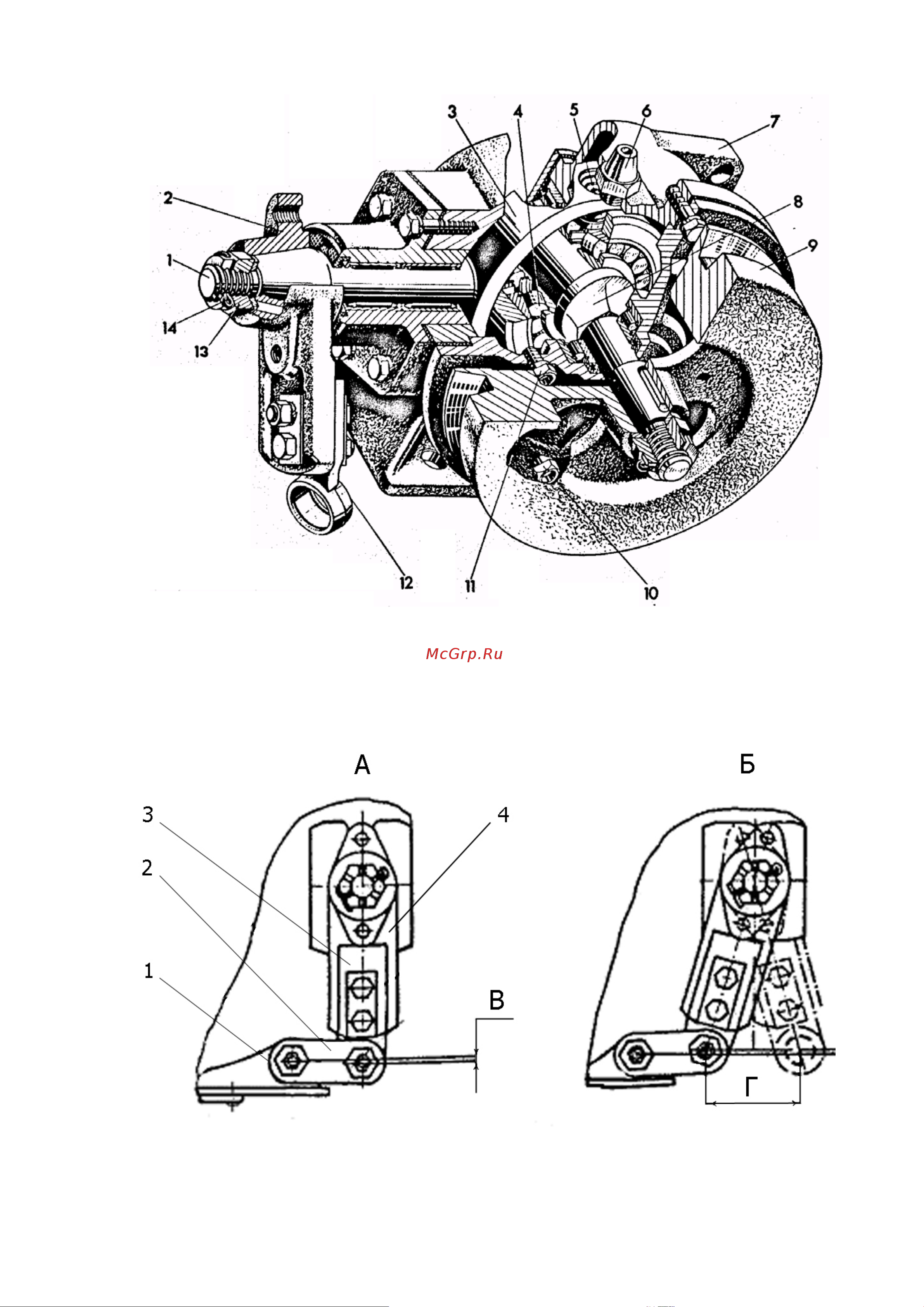

1-вал входной; 2-рычаг; 3-водило; 4-подшипник; 5-палец; 6-сапун; 7-корпус; 8-вал ведущий;
9-шкив-маховик; 10-пробка сливного отверстия; 11-пробка отверстия для контроля масла;
12-головка рычага; 13-гайка; 14-шплинт
Рисунок 5.9 – Механизм «качающейся шайбы»
1 – головка ножа; 2 – серьга; 3 – головка рычага; 4 – рычаг МКШ
Рисунок 5.10 – Регулировка привода режущего аппарата
