В случае обнаружения непроворота серьг 2 (рисунок 5.10), соединяющих ре-

жущий аппарат с рычагом МКШ, необходимо выполнить следующие работы по на-

стройке привода режущего аппарата:

- отсоединить серьги 2 от рычага МКШ;

- демонтировать серьги 2;

- очистить серьги 2 от грязи и попавшей на них краски;

- на наружную поверхность резиновых прокладок 5 (рисунок 5.11) и внутрен-

ние поверхности серег 2 (рисунок 5.10), нанести смазку Литол - 24;

- установить на место серьги 2, затянуть гайки с моментом 100-150 Н·м и про-

верить вращение серег 2 относительно головки ножа 1 и головки рычага 3, который

крепится к МКШ. Серьги 2 должны легко проворачиваться от руки;

- присоединить головку рычага 3 к рычагу МКШ 4.

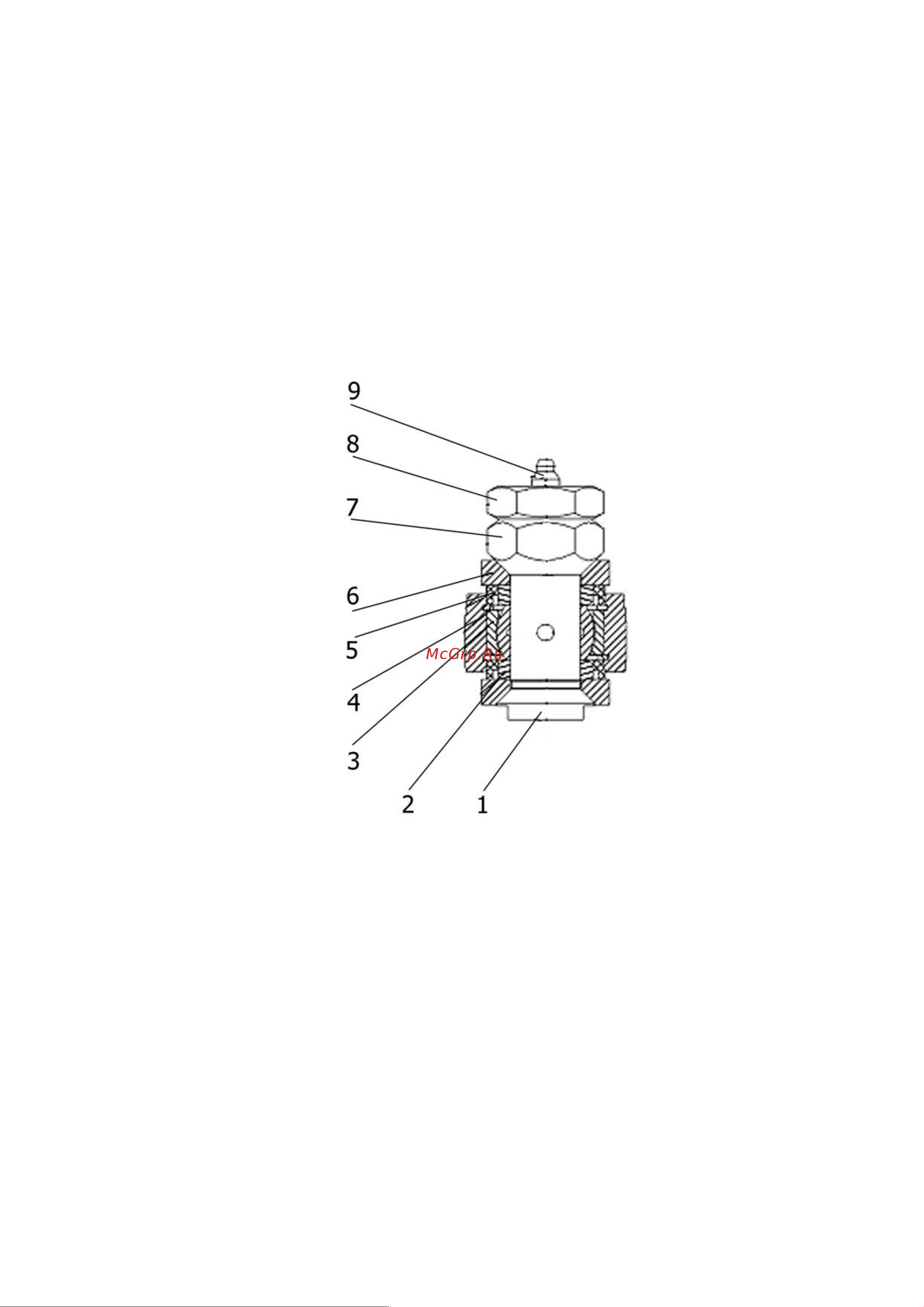

1 – ось; 2 – втулка; 3 – подшипник; 4 – кольцо; 5 – прокладка; 6 – серьга; 7 – гайка; 8 – гайка специ-

альная; 9 - масленка

Рисунок 5.11
