132

6.2.1 Подготовка измельчителя к

работе по схеме № 1 (измельчение и

разбрасывание незерновой части уро-

жая)

Произведите натяжение ролика-

ми натяжного устройства 2 (рисунок

6.3.

Рукояткой 7 (рисунок 6.5) рас-

фиксируйте поворотный щиток пере-

крытия 5 (рисунок 6.4), рычагом 9 (ри-

сунок 6.5) поверните его в положение

А (рисунок 6.4) и зафиксируйте. Верх-

ний поворотный щиток 1 (рисунок 6.4

установите вдоль задней стенки капо-

та и зафиксируйте ручкой 6 (рисунок

6.5).

Установите разбрасыватель 4

(рисунок 6.5) в положение, обеспечи-

вающее нужную ширину разброса. Для

этого необходимо при помощи регули-

ровочных планок 2 (рисунок 6.4) уста-

новить разбрасыватель на нужный угол

разбрасывания, а направляющие 1

при помощи ручек 2 и планок 3 (рису-

нок 6.5) - на необходимую ширину раз-

броса.

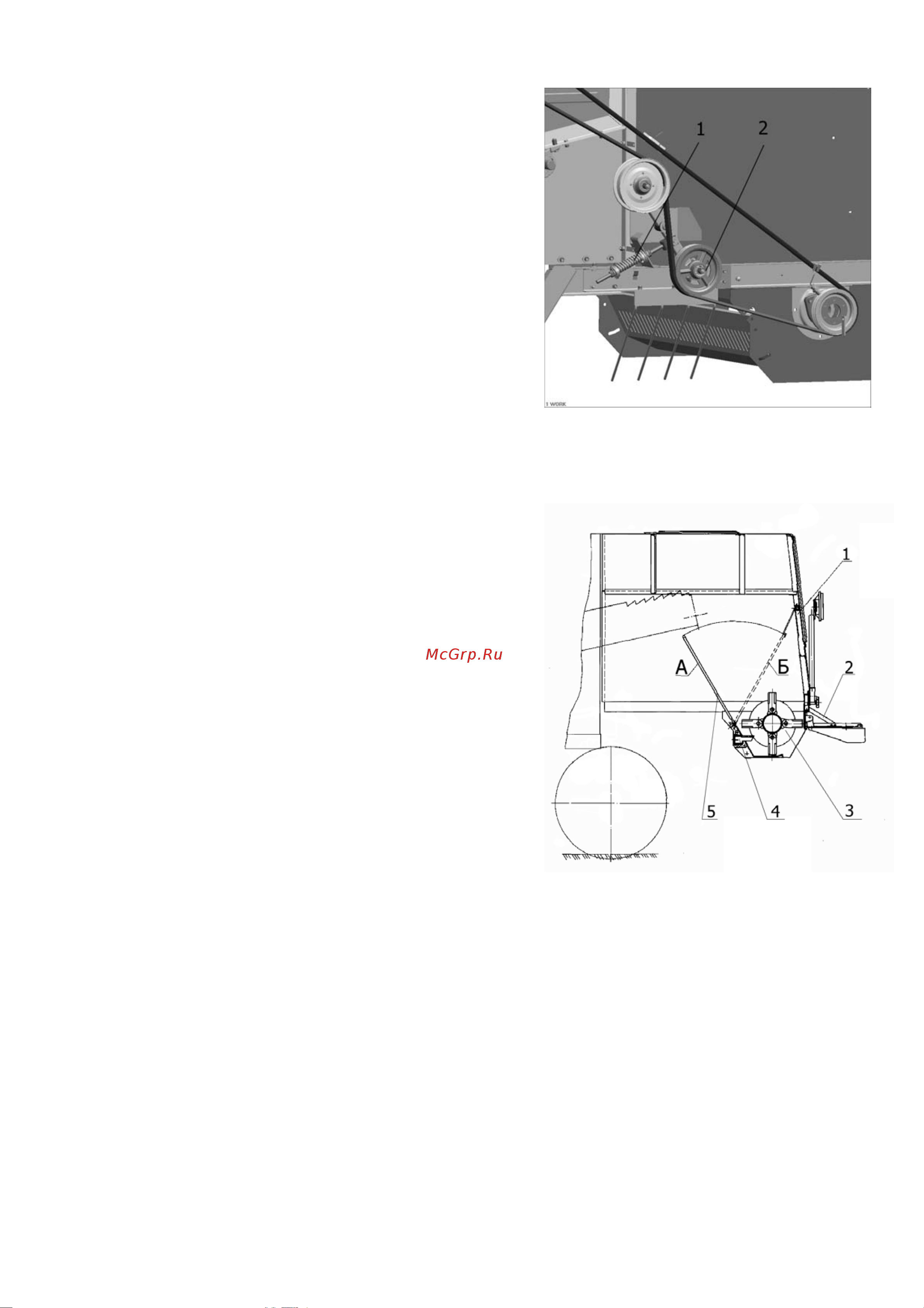

1 – пружина; 2 натяжное устройство

Рисунок 6.3 – Натяжное устрой-

ство

-верхний поворотный щиток;

2-регулировочная планка;

3-блок измельчения;

4-противорежущее устройство;

5-поворотный щиток перекрытия;

А-положение щитков 1, 5 в исполнении

измельчителя-разбрасывателя;

Б-положение щитков 1, 5 в исполнении

капота-укладки валка

Рисунок 6.4 Схема переналадки из-

мельчителя
