4.2 Пульт управления
Основные органы управления комбайном расположены на пульте управления (рису-
нок 4.3), справа от механизатора.

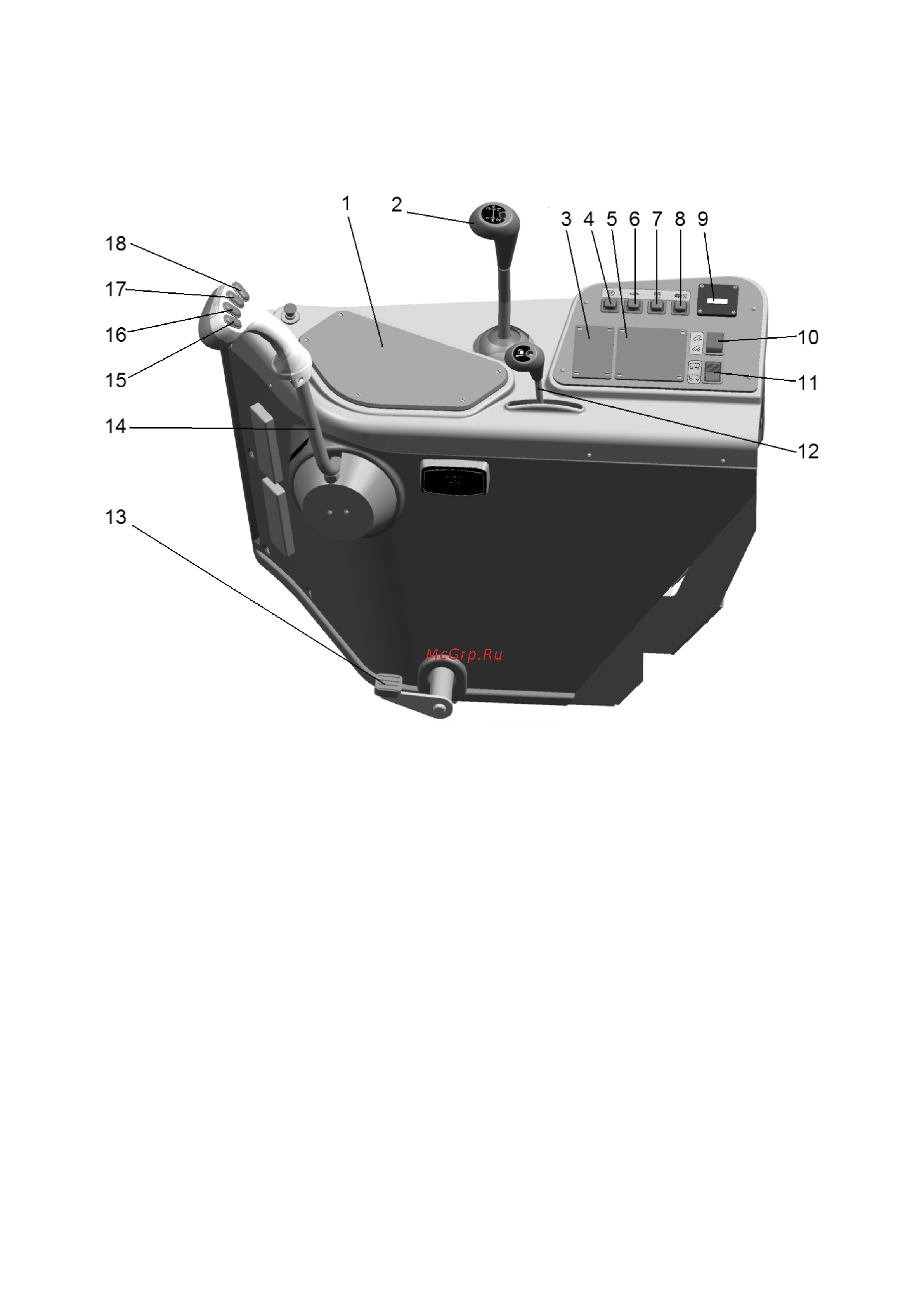

1 – пульт управления ПУ-142-01; 2 – рычаг управления коробкой диапазонов; 3 – пульт
управления вращением мотовила ПУМ-02; 4- Кнопка включения электрогидравлики; 5 - резерв; 6 –
выключатель автоматического режима работы пульта управления ПУ-142-01; 7 – резерв; 8 - выключа-
тель вентилятора отопителя кабины; 9 – счетчик времени наработки двигателя; 10 – клавиша вклю-
чения реверса наклонной камеры; 11 – резерв; 12 - рычаг управления подачей топлива; 13 – педаль
сброса подбарабанья; 14 – рычаг управления движением
; 15 – кнопка подъем/опускание наклонной
камеры; 16 – кнопка подъем/опускание мотовила; 17 – кнопка выноса мотовила вперед/назад; 18 –
кнопка включения/отключения привода наклонной камеры
Рисунок 4.3 - Пульт управления
