4 ОРГАНЫ УПРАВЛЕНИЯ И

ПРИБОРЫ

4.1 Рулевая колонка

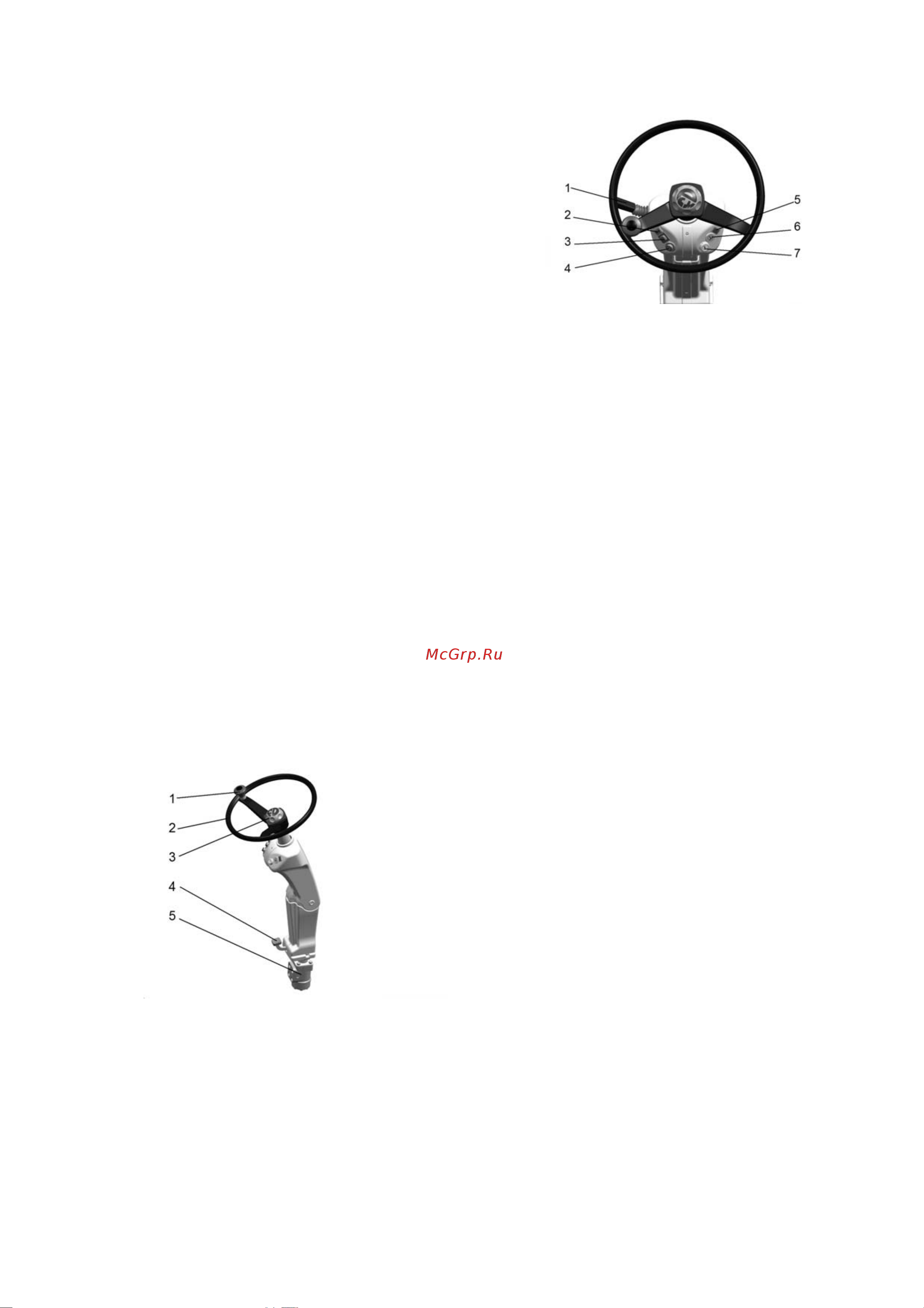

В соответствии с рисунком 4.1

рулевая колонка состоит из рулевого

вала с карданным шарниром, рулевого

колеса 2, механизма наклона, корпуса

блока сигнальных ламп и реле, пере-

ключателя поворотов и света.

Блок световой сигнализации со-

стоит из указателя поворотов 2 (рису-

нок 4.2) и сигнализатора обобщенного

отказа 5 , который сигнализирует об

отклонениях и наличии неисправно-

стей и отказов в работе механизмов,

агрегатов и узлов комбайна.

Рулевое колесо регулируется по

высоте бесступенчато, в пределах от 0

до 120 мм и по углу наклона от 5 до

30º.

1 - рукоятка 2- рулевое колесо; 3 - маховик

цангового механизма; 4 -педаль; 5 - насос-

дозатор

1-переключатель поворотов, света, звуковой сиг-

нал; 2-указатель поворотов; 3-выключатель габа-

ритного освещения; 4-выключатель аварийной

сигнализации; 5-сигнализатор обобщенного отка-

за; 6-выключатель «массы»; 7-замок зажигания

Рисунок 4.2 – Верхняя панель рулевой

колонки

Стопорение по высоте осуществ-

ляется с помощью цангового зажима,

расположенного в рулевом валу, и ма-

ховика на ступице рулевого колеса.

Для регулировки колонки по вы-

соте необходимо повернуть маховик

цангового механизма 3 (рисунок 4.1)

против часовой стрелки, ослабить

резьбу стяжного винта цангового за-

жима, выставить рулевое колесо на

нужную высоту и зафиксировать .

Рисунок 4.1– Рулевая колонка
