60

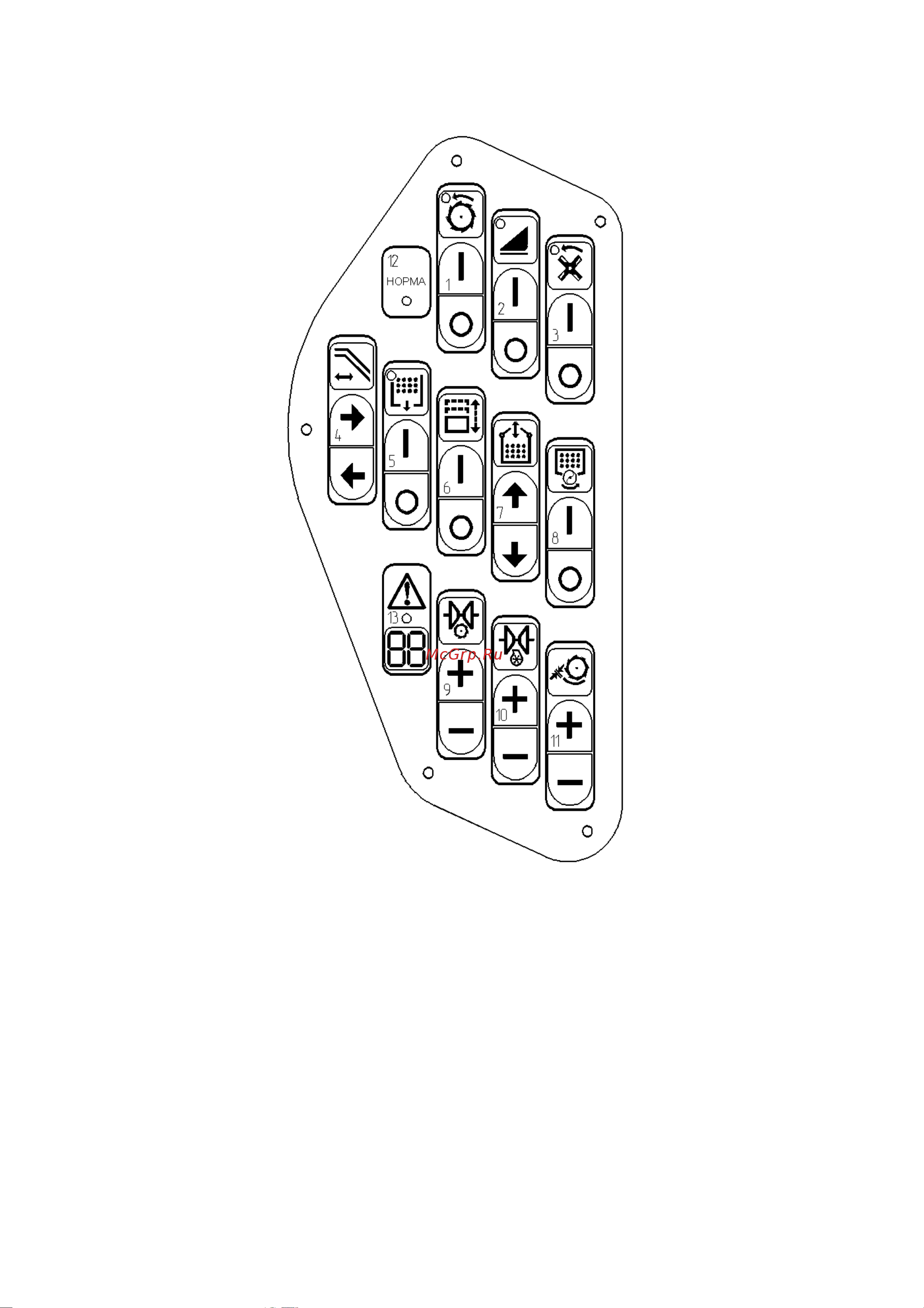

1-клавиша управления лениксом молотилки; 2-клавиша управления лениксом наклонной камеры; 3-клавиша
управления лениксом измельчителя; 4-клавиша управления положением выгрузного шнека; 5-клавиша управле-
ния лениксом выгрузки; 6-клавиша включения вибратора бункера; 7-клавиша управления створками крыши бун-
кера; 8-клавиша управления горизонтальным шнеком бункера; 9-клавиша управления вариатором молотильного
барабана; 10-клавиша управления вариатором вентилятора очистки; 11-клавиша управления
механизмом уста-
новки зазора деки; 12-светодиод «НОРМА»; 13-светодиод «Контроль исправности» и цифровое табло
Рисунок 4.8 - Пульт управления ПУ-142
