69
параметров регулировки – настройки
комбайна на конкретные условия рабо-
ты;
- записи и долговременного хранения
информации об отказах и отклонениях в
работе систем с возможностью вывода
этой информации на дисплей и передачи
периферийному устройству, подключае-
мому через USB – порт.
- вывода на дисплей по требованию
списка и реквизитов сервисных центров;
- осуществления непрерывного кон-
троля цепей датчиков на обрыв и замы-
кание на корпус, и информирования при
возникновении такого отказа.
МЕНЮ ВВОД
ПАНЕЛЬ ИНФОРМАЦИОННАЯ
Р

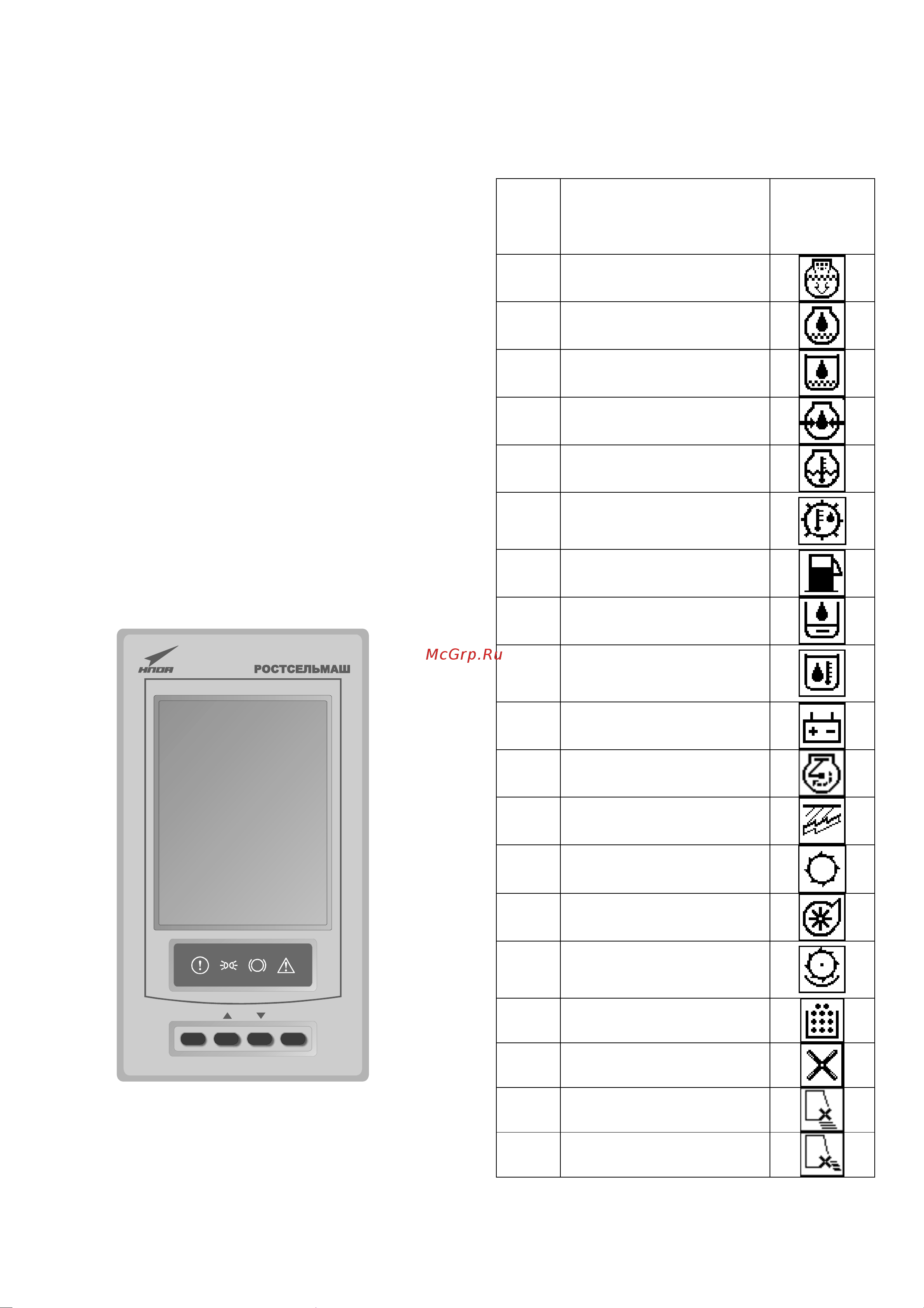

Рисунок 4.10 -Внешний вид панели ин-
формационной ПИ-142
4.3.2 Перечень и обозначение
пиктограмм указаны в таблице 4.2
Таблица 4.2
№
пикто-
грам-
мы
Название
Внешний
вид
1
Фильтр воздушный двига-
теля засорен
2
Фильтр тонкой очистки
масла двигателя засорен
3
Фильтр основной гидро-
системы засорен
4
Давление масла в системе
смазки двигателя
5
Температура охлаждаю-
щей жидкости двигателя
6
Температура масла в гид-
ростатической трансмис-
сии
7 Уровень топлива в баке
8
Уровень масла в гидроба-
ке ниже нормы
9
Температура масла в баке
гидросистемы выше нор-
мы
10 Отказ генератора
11
Положение рейки подачи
топлива
12
Пространство над соломо-
трясом забито
13
Частота вращения бара-
бана молотильного
14
Частота вращения венти-
лятора очистки
15
Зазор между барабаном и
подбарабаньем на выходе
(Зазор деки)
16 Бункер заполнен на 100%
17
Частота вращения бара-
бана измельчителя
18
Режим работы ИРС - ва-
лок
19
Режим работы ИРС - из-
мельчение
