68
Запрещено прекращение форми-
рование сигнала «Включение измельчи-
теля» при одновременном наличии на
входе ПУ сигналов низкого уровня «Ре-
жим работы ИРС – измельчитель» и
«Включенное положение леникса моло-
тилки».
Запрещено формирование сиг-
нала «Включение измельчителя» при
наличии на входе ПУ сигнала низкого
уровня «Режим работы ИРС – валок».
4.2.4.6 Аварийный останов на-
клонной камеры и мотовила
При отсутствии механизатора на
рабочем месте, мотовило и наклонная
камера не включатся.
Если в процессе комбайнирования,
механизатор покинул рабочее место бо-
лее чем на 5 секунд, ПУ автоматически
выключит мотовило и наклонную камеру.
4.3 Приборная панель.
Кабина может комплектоваться
бортовой информационной системой
"Мирком-100 РСМ-Д01" встраиваемой в
потолок справа или панелью информа-
ционной ПИ-142 рисунок 4.10 устанавли-
ваемой на правой передней стойке (ри-
сунок 4.9).

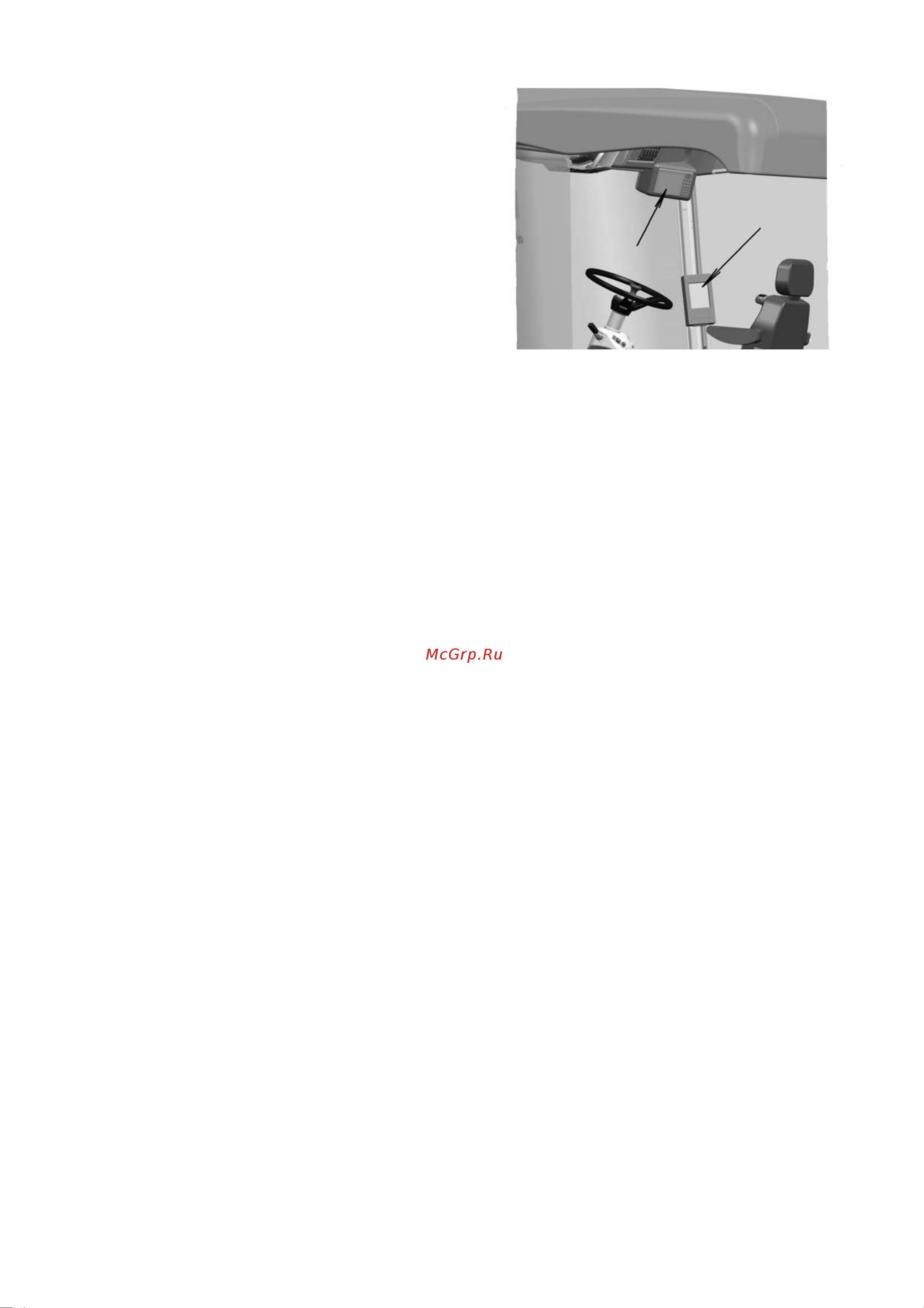

Рисунок 4.9
4.3.1 Назначение и работа
Панель информационная «ПИ -
142» (в дальнейшем ПИ) предназначена
для:
- сбора и обработки информации о
состоянии систем, агрегатов и узлов
комбайна и вывода этих параметров на
экран;
- формирования сообщений об ава-
рийных ситуациях и отказах в виде гра-
фической, текстовой, звуковой и речевой
информации;
- подсчета
, хранения и вывода на
дисплей качественных показателей ра-
боты комбайна (наработка, пройденный
путь, убранная площадь, количество вы-
груженных бункеров);
- автоматического информирования
комбайнера о необходимости ремонта
или проведения регламентного техниче-
ского обслуживания комбайна.
- вывода по желанию комбайнера
текстовой и графической информации о
рекомендуемых режимах работы и
