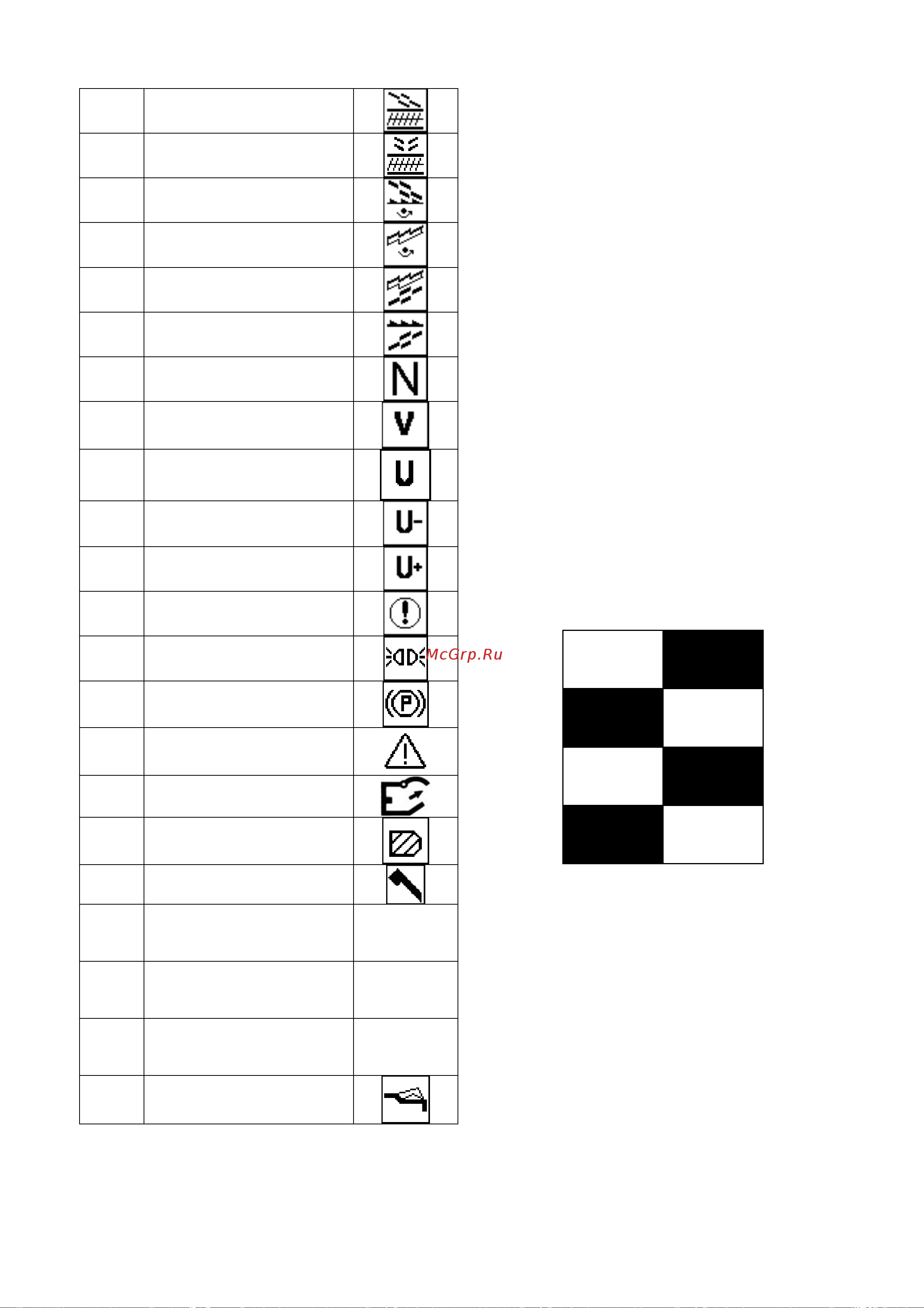

70
20
Частота вращения шнека
зернового
21
Частота вращения шнека
колосового
22
Частота вращения вала
очистки
23
Частота вращения вала
соломотряса
24 Потери за соломотрясом
25 Потери за очисткой
26
Частота вращения колен-
чатого вала двигателя
27 Скорость движения
28 Напряжение бортсети
29
Напряжение бортсети ни-
же допустимого
30
Напряжение бортсети
выше допустимого
31 Внимание!
32
Габаритные огни включе-
ны
33
Стояночный тормоз вклю-
чен
34 Обобщенный отказ
35 Клапан копнителя открыт
36 Копнитель заполнен
37
Рабочее положение вы-
грузного шнека
38
Необходимо провести
ежесменное техническое
обслуживание комбайна
ЕТО
39
Необходимо провести
первое техническое об-
служивание комбайна
ТО-1
40
Необходимо провести
второе техническое об-
служивание комбайна
ТО-2
41
Частота вращения соло-
монабивателя
4.3.3 Начало работы ПИ
При включении «массы» комбай-
на, и отсутствии ключа зажигания про-
исходит включение светового индикато-
ра 31 «Внимание» на лицевой части ПИ-
142, что является признаком включенной
«массы» комбайна.
При повороте ключа в 1-е или 3-е
положение происходит включение ПИ, и
выполняются алгоритмы самотестирова-
ния и диагностики систем комбайна.
При обнаружении неисправности
при проведении тестирования ПЗУ
(внутренняя неисправность ПИ) на экран
выводится сообщение «НЕИСПРАВНОСТЬ
ПЗУ». Дальнейшая работа ПИ блокирует-
ся, включается индикатор «Обобщенный
отказ» и формируется внутренний звуко-
вой сигнал.
Рисунок 4.11 – Изображение экрана в
момент самотестирования.
При отсутствии неисправностей
электрических цепей датчиков, ПИ авто-
матически переходит в режим отображе-
ния информации «ДВИЖЕНИЕ».
При необходимости, переход в
режим «ДИАГНОСТИКА» или
