56
4.2.1 Управление подачей топ-
лива
Рычаг 1 (рисунок 4.4) управле-
ния подачей топлива расположен на
пульте управления и соединен гибким
тросом дистанционного действия с ры-
чагом управления топливным насосом
двигателя.
Фрикционный механизм обеспе-
чивает фиксацию рычага 1 в нужном
положении.
Усилие на рукоятке не должно
превышать 80 Н (8 кгс). Регулировку
усилия на рукоятке производить гайкой
2.
Для увеличения частоты враще-
ния коленчатого вала двигателя рычаг
1 перемещать вперед, для уменьшения
назад.
4.2.2 Управление движением
комбайна
Рычаг управления движением 2
(рисунок 4.5) комбайна расположен на
пульте управления и соединен гибким
тросом дистанционного действия с ры-
чагом управления насосом ГСТ.

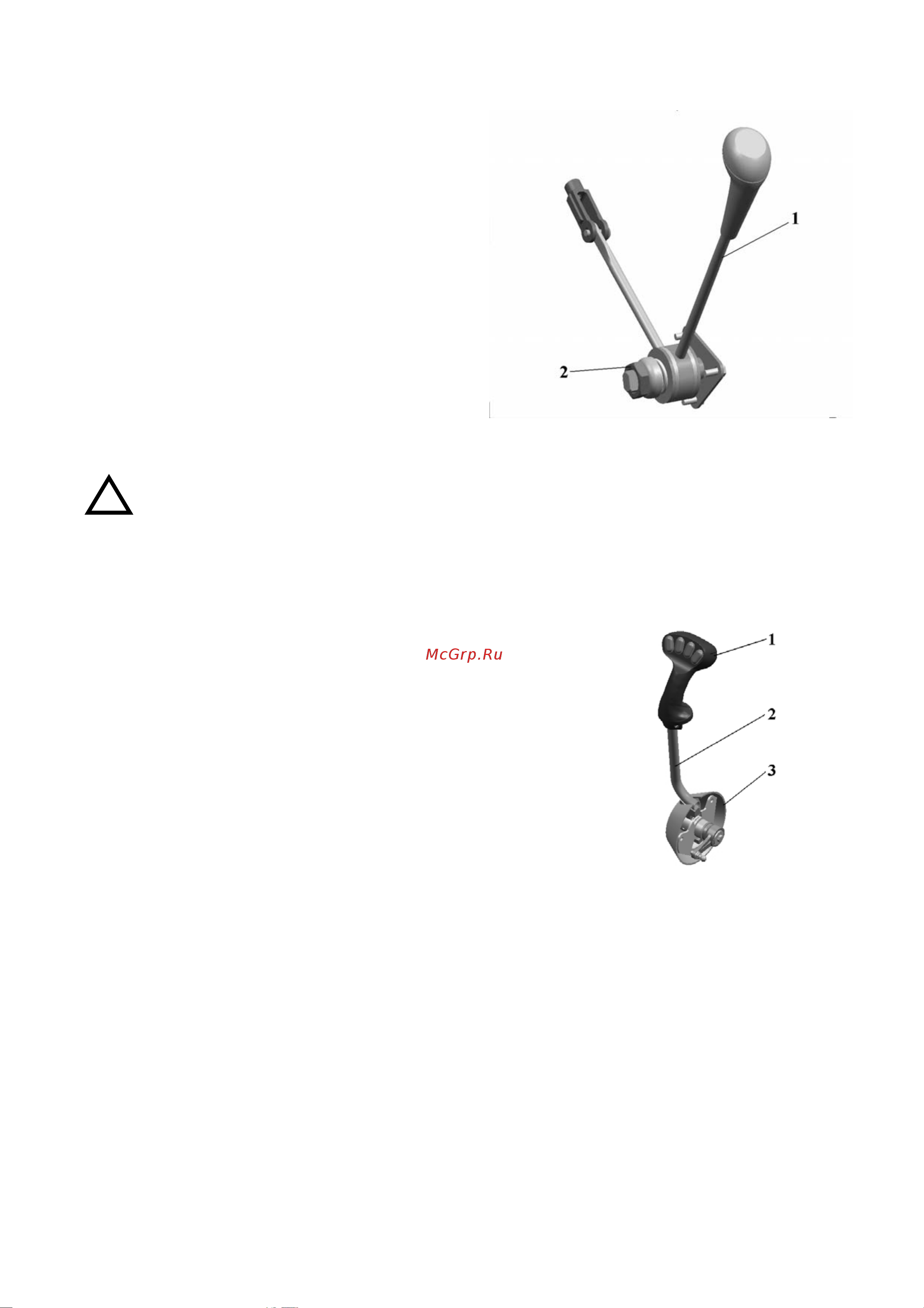

1-рычаг; 2 - гайка
Рисунок 4.4 – Рычаг управления
подачей топлива
1-рукоятка ; 2 – рычаг; 3 - крышка
Рисунок 4.5– Рычаг управления
движением
