Фрикционный механизм обеспе-

чивает фиксацию рычага 2 в заданном

положении. Усилие на рукоятке не

должно превышать 80 Н (8 кгс). Регу-

лировку усилия на рукоятке произво-

дить болтом 2 (рисунок 4.6).

Управление движением комбай-

на производить перемещением рычага

2 (рисунок 4.5) согласно мнемосхеме,

расположенной на панели пульта

управления Регулировку зазора А = 1

–

0,5

мм (рисунок 4.6), обеспечивающего

регламентируемое нормативными до-

кументами положение рычага, произ-

водить регулировочным винтом 9.

4.2.3 Управление коробкой диа-

пазонов

Управление коробкой диапазо-

нов для мостов РСМ-142.02.03.000,

РСМ-142.02.04.000 производится рыча-

гом 1 с двумя тросами (рисунок 4.7).

При поперечном перемещении

рычага происходит избирание диапа-

зона, при продольном – его включение.

При комплектовании комбайна

мостом ведущих колес РСМ-

142.02.06.000 управление осуществля-

ется рычагом с двумя тросами. При

продольном перемещении рычага про-

исходит включение-выключение диа-

пазона (рисунок 4.7.1).

На рукоятке рычага нанесена

мнемосхема переключения диапазонов.

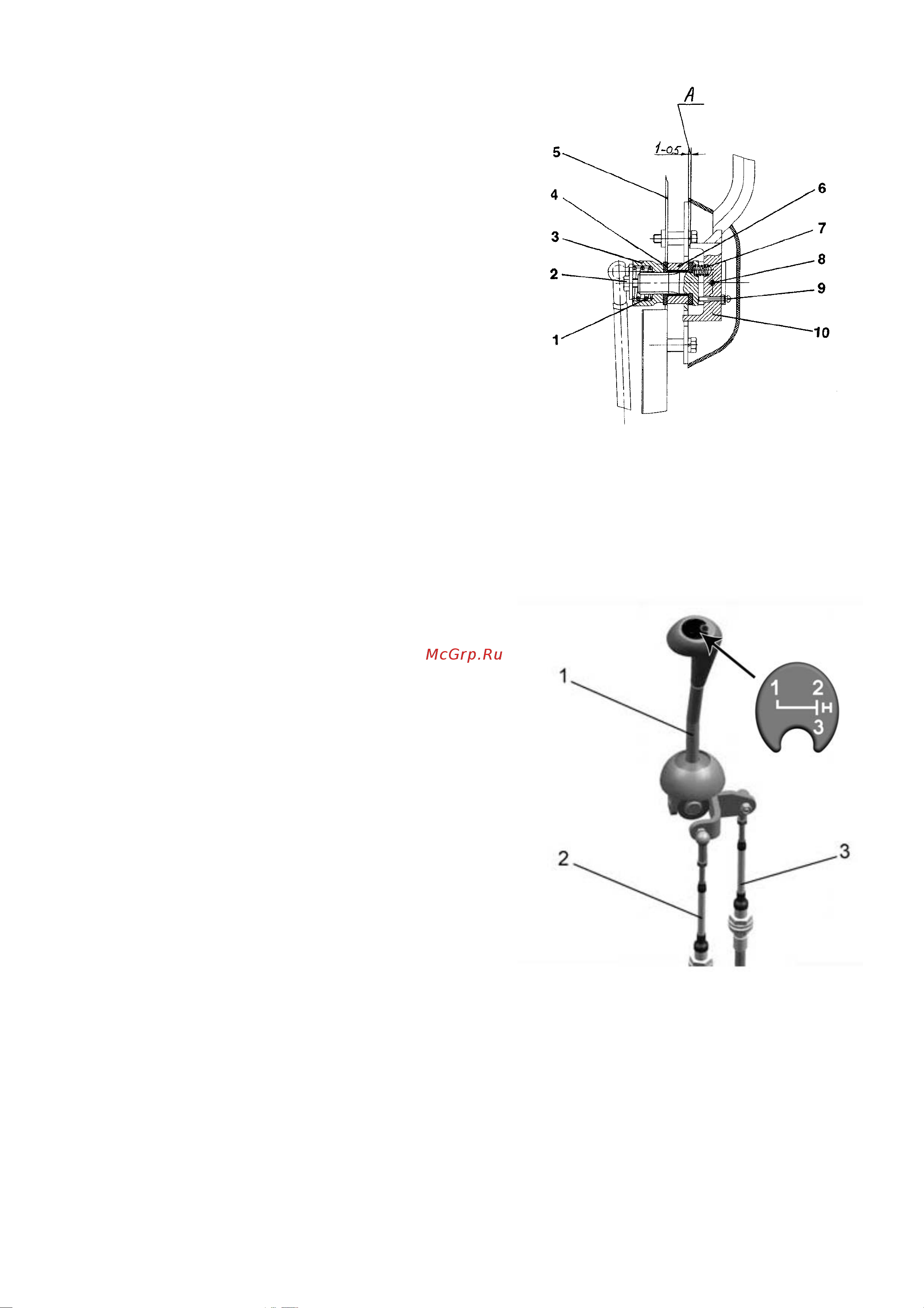

1-пружина; 2-болт; 3-рычаг; 4-фрикционная

шайба; 5-боковина пульта управления; 6-

корпус; 7-пружина; 8-штифт; 9-регулировочный

винт; 10-рычаг с фиксатором

Рисунок 4.6 – Установка зазоров рыча-

га движения

1 рычаг; 2,3 - тросы дистанционного

управления

Рисунок 4.7 – Рычаг управления

коробкой диапазонов
